Unité de ventilation avec grille intérieure – KWL EC 45-160
Notice de montage et d‘utilisation

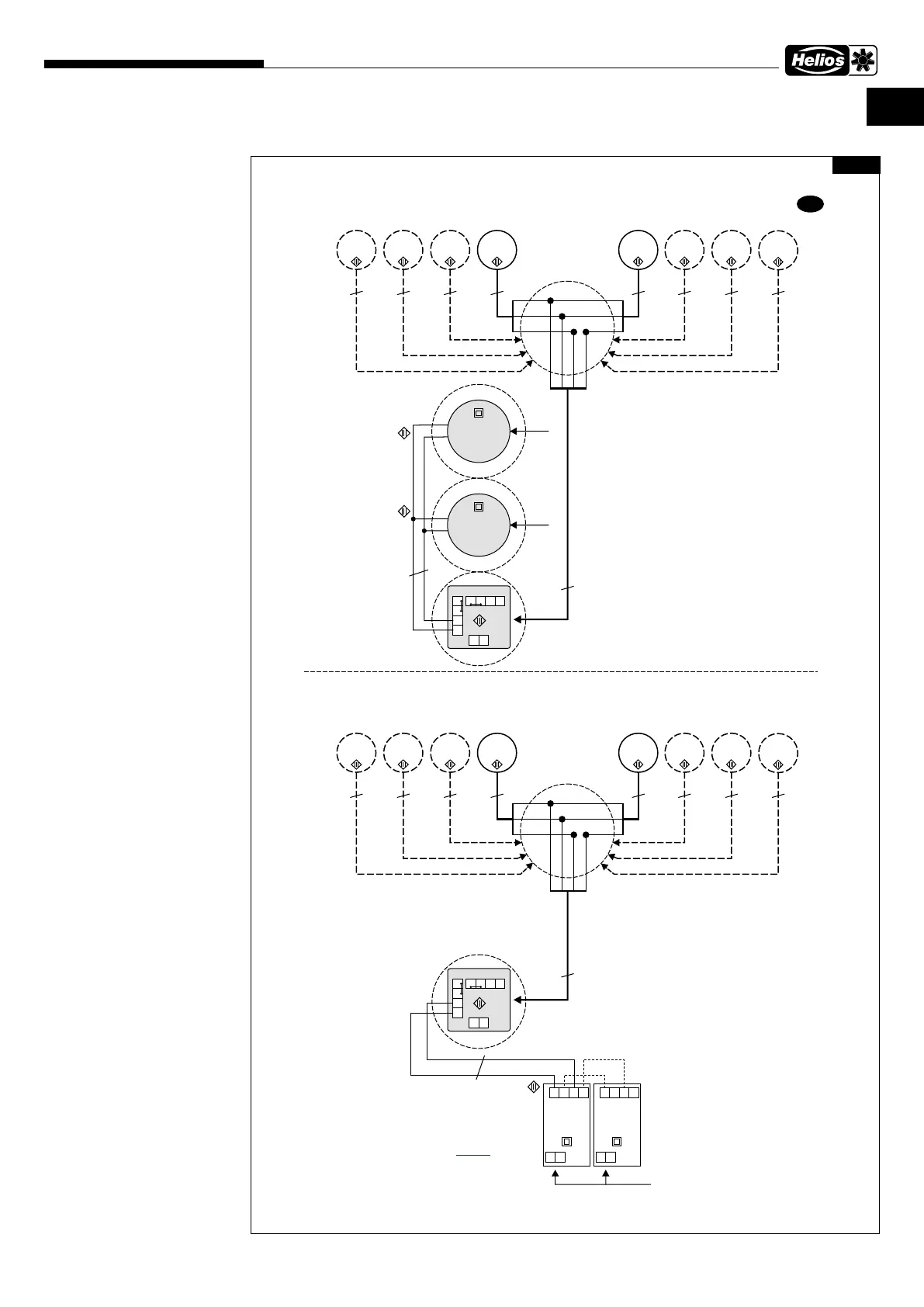

7.1 Schéma de raccordement pour un fonctionnement jusqu‘à 8 unités de ventilation KWL EC 45-160
M1
1 2
4
6
5
7
KWL 45 BEU
230 V~ /
12 V =
KWL 45 SNU
8 9 10
11
+
-
+
-
230 V~
Utilisation jusqu‘à 8 x KWL EC 45 et 2 x KWL 45 SNU en paralèlle
M3
M5
M2
M4
M6
6
8
10
11
3 3 3333
1)
1)
Pour 8 ventilateurs
connecter 2 x
KWL 45 SNU en paralèlle
(côte à côte sans espace)
85364 001 SS-1093 22.08.19
M7
M8
3
230 V~ /
12 V =
+
-
1)
230 V~
KWL 45 SNU
3
- Utilisation jusqu‘à 4 x KWL EC 45 et 1 x KWL 45 SNH ou
- Utilisation jusqu‘à 8 x KWL EC 45 et 2 x KWL 45 SNH en paralèlle
M1
1 2
4
6
5
7
KWL 45 BEU
KWL 45 SNH
8 9 10
11
+
-
M3
M5
M2
M4
M6
6
8
10
11
3 3 3333
lorsqu‘il y a 5-8 ventilateurs
à connecter en paralèlle
2 x KWL 45 SNH
(côte à côte sans espace)
M7
M8
3 3
L N
+ +
-
-
KWL 45 SNH
L N
+ +
-
-
230 V~
1,5 mm², max. 30 m
2
Pour raccordement standard voir SS-1091
1,5 mm²,
max. 4 m
2
F
KWL EC 45: Démarrage reprise
KWL EC 45: Démarrage soufflage
Distributeur
4 4m max. jusqu‘à la phase neutre
- câble de raccordement conseillé: J-Y (ST) Y 0,8 mm
- log. max. par monteur de KWL 45 BEU jusqu‘au moteur: max. 30 m
- tous les moteurs en étoiles reliés au distributeur
- du répartiteur /phase neutre jusqu‘au KWL 45 BEU 4m max.
6 - GND
8 - + 12V
10 - PWM Démarrage souffl.
11 - PWM Démarrage reprise
Prise encastrée
Prise encastrée
Prise encastrée
Prise encastrée
4 4m max. jusqu‘à la phase neutre
- câble de raccordement conseillé: J-Y (ST) Y 0,8 mm
- log. max. par monteur de KWL 45 BEU jusqu‘au moteur: max. 30 m
- tous les moteurs en étoiles reliés au distributeur
- du répartiteur /phase neutre jusqu‘au KWL 45 BEU 4m max.
KWL EC 45: Démarrage reprise
KWL EC 45: Démarrage soufflage
6 - GND
8 - + 12V
10 - PWM Démarrage souffl.
11 - PWM Démarrage reprise
Distributeur
Fig. 23
