Helios M1/100 N/C Installation And Operating Instructions

MiniVent M1/100/120 N / C
Montage- und Betriebsvorschrift
3
2.0 Lieferumfang / Verpackungseinheit
Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen
und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden.
3.0 Vorbereitung zur Wand- oder Deckenmontage (Aufputz)
Die Montage und Inbetriebnahme des Ventilatoreinsatzes sollte erst nach Abschluss aller anderen Gewerke und nach
der Endreinigung erfolgen, um Beschädigungen und Verschmutzung des Lüftungsgerätes zu vermeiden.
Die Lage des Kabelaustritts ist variabel (siehe Abb.2/3).
3.1 Kabelaustritt aus der Wand:
- Abstand zum Rohrmittelpunkt je nach Kabelaustritt 58/68* mm bei einer variablen Position unter dem Gehäuse.
- Für eine einfache Montage empfiehlt sich ein Austritt wie abgebildet (um jeweils 90° drehbar).
Die optimale Position liegt bei jeweils 45°, wenn sich der Kabelaustritt direkt an der Position der Kabeltülle befindet.
- Rohrinnendurchmesser M1/100 N / C = 100 mm bzw. M1/120 N / C = 120 mm
und Abstand zu Raum-Ecken: mindestens 90 mm

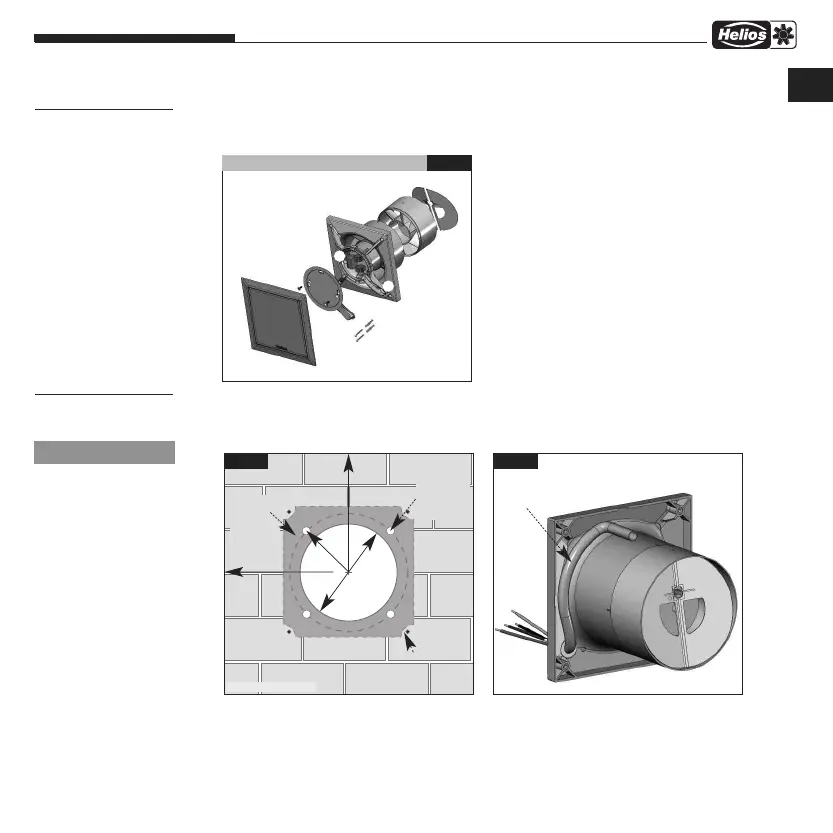

MiniVent M1/100/120 N / C
➍
➎
➏
➊
Abb.1
➋
KAPITEL 2
LIEFERUMFANG UND
EINBAU
➊ Fassade
➋ Anschlussraumabdeckung
inkl. 2x Befestigungsschrauben
➌ Steuerplatine
➍ Kunststoffgehäuse mit Laufrad
➎ Nachleitrad bei eingeschränkter Einbautiefe abnehmbar
➏ Rückluftsperrklappe abnehmbar
➐ Kabeltülle
➑ Montagesatz
2x Schrauben inklusive Dübel für Wandbefestigung
➌
Abb.2
Ø
1
00
m
m
Ø
1
20
m
m
*
r=58 mm
r=68 mm*
min. 90 mm
min. 90 mm
Kabelaustritt
im dunklen
Bereich be-
liebig mög-
lich
WICHTIG
☞
KAPITEL 3
MONTAGE
Bohrlöcher
Empfohlener
Kabelaustritt
beliebig
0...-360 °,
ideal jeweils
45°
➐
➑
Abb.3
Kabelführung unter dem Gehäuse. Ka-
bellänge aus der Wand mindestens
180 mm.
D
* Type M1/120 N / C

Helios M1/100 N/C Specifications

General

Voltage	230 V
Frequency	50 Hz
Protection Class	IP44
Category	Fan
Model	Helios M1/100 N/C
