MiniVent M1/100/120 N / C
Montage- und Betriebsvorschrift
4
3.2 Bohrlöcher:
Gehäuse ansetzen Löcher markieren und abbohren. Mit mind. zwei Befestigungsschrauben und Dübeln montieren.
Bei Aufputzleitungsverlegung, muss die seitliche Aussparung für den Kabeleintritt (Abb.5, Pos
➀
) im Gehäu-
se ausgebrochen werden!
Das Anschlusskabel ist so zu verwahren, dass bei Wasserbeaufschlagung kein Wasser entlang des Kabels
eindringen kann. Das Kabel darf nicht über scharfe Kanten geführt werden!
3.3 Wand- oder Deckenmontage
Bei der Deckenmontage muss besondere Sorgfalt geübt werden, sonst erlischt die Gewährleistung.
3.4 Installation der Abluftleitung
Abluftleitungen, die in kalten Zonen installiert werden, müssen isoliert werden.
Bei stark auftretenden Kondensat, muss in geeigneter Weise, ein „ Wassersack“ im Rohrsystem mit integriert
werden.

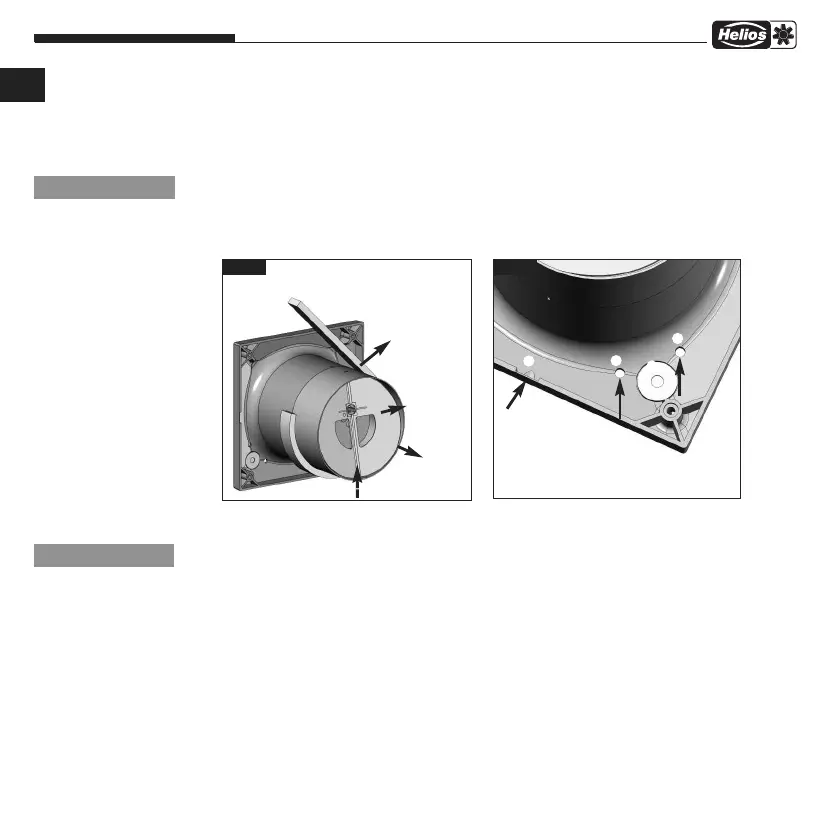

Abb.4
Bei Einbau des Gerätes, muss das
Nachleitrad
➎ senkrecht montiert
werden (wie dargestellt). Raste-
rung jeweils um 90° drehbar.
Nachleitrad ➎
abnehmbar
Rückluft-
sperr-
klappe
➏
abnehmbar
➎
Schaum-
stoffstreifen
anbringen
senkrecht bei Wandeinbau
oben
unten
ACHTUNG
☞
D
HINWEIS
☞
Abb.5
➁
Kondensatablaufbohrungen
für Deckenmontage.
➀
➀ Bei Aufputz-
montage Aussparung
für Kabeleintritt ausbrechen
➁
➂
➁
