MiniVent M1/100/120
Montage- und Betriebsvorschrift
6
Alle nachfolgenden Informationen und Anweisungen sind nur für eine
autorisierte Elektrofachkraft bestimmt!
6.0 Lieferumfang / Konstruktiver Aufbau
Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen
und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden.
6.1 Vorbereitung zur Wand- oder Deckenmontage (Aufputz)
Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten!
Der Ventilator wird serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Die Montage und Inbetriebnahme
des Ventilators sollte erst nach Abschluss aller anderen Gewerke und nach der Endreinigung erfolgen, um Beschädi-
gungen und Verschmutzung des Lüftungsgerätes zu vermeiden.
Nach Entfernen der Verpackung und vor Montagebeginn sind folgende Punkte zu überprüfen:
– liegen Transportschäden vor,
– gebrochene bzw. verbogene Teile
– Freilauf des Laufrades
6.2 Installation
Der M1/100/120 MiniVent ist für direkte Wandmontage ausgelegt. Das Gehäuse darf bei der Montage nicht deformiert
oder verzogen werden, es ist auf ebene Beschaffenheit der Einbaufläche zu achten. Die Ventilatoren dürfen nur an aus-
reichend feste und tragfähige Untergründe, mit hierfür geeigneten Befestigungsmitteln, montiert werden. Eine ausrei-
chende Nachströmung ist zu gewährleisten! Ggf. die Anweisungen aus DIN 1946-6 beachten.
1. Kabelaustritt aus der Wand:
Die Lage des Kabelaustritts ist im dunklen Bereich variabel (Abb.6).
Abstand zum Rohrmittelpunkt je nach Kabelaustritt 58/68* mm bei einer variablen Position unter dem Gehäuse.
Für eine einfache Montage empfiehlt sich ein Austritt wie abgebildet (um jeweils 90° drehbar).
Die optimale Position liegt bei jeweils 45°, wenn sich der Kabelaustritt direkt an der Position der Kabeltülle befindet.

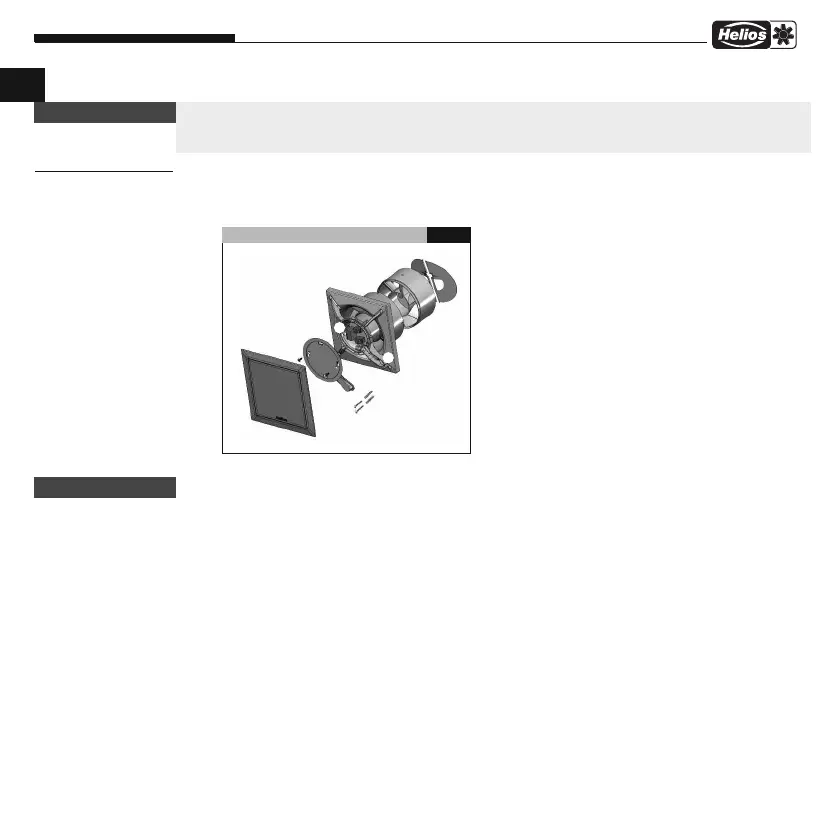

MiniVent M1/100/120..
Abb.5
Fassade
Anschlussraumabdeckung
inkl. 2x Befestigungsschrauben
Steuerplatine
Kunststoffgehäuse mit Laufrad
Nachleitrad bei eingeschränkter Einbautiefe abnehmbar
Rückluftsperrklappe abnehmbar
Kabeltülle
Montagesatz
2x Schrauben inklusive Dübel für Wandbefestigung
KAPITEL 6
INSTALLATION
D
WARNUNG
ACHTUNG
