MultiVent
®
– MV EC
Notice de montage et d’utilisation
4
Tout contact avec les parties en rotation doit être évité. S’assurer qu’aucun textile ou matériau susceptible d’être aspiré
(par ex. vêtements de personnes) ne se trouve dans le champ d’aspiration.
Les ventilateurs protégés par leur installation (en gaine, en béton, etc.) ne nécessitent pas de grille de protection. Si les
règles de sécurité ne sont pas respectées, l’installateur peut être tenu pour responsable.
2�10 Protection moteur
Les moteurs des modèles MV EC 100-250 sont équipés d’une protection thermique contre la surchaue.
Le moteur du modèle MV EC 315 est équipé d’un relais thermique à réarmement manuel contre la surchaue. En cas
de surcharge thermique, couper le moteur. Le redémarrage a lieu après refroidissement en mettant l‘interrupteur d‘ali-
mentation hors tension et de nouveau sous tension.
Le déclenchement trop fréquent de l’alarme de surveillance de température indique un dysfonctionnement�
L’installation ne doit plus être utilisée, mais vérifiée par un électricien qualifié�
2�11 Formation de condensats
En cas d’utilisation périodique, avec des fluides humides et chauds et en cas de variations de température (fonctionne-
ment intermittent), des condensats se forment dans le moteur et doivent être évacués. S’ils se forment dans la gaine
ou dans l’enveloppe du ventilateur, prévoir les dispositions nécessaires (poche d’eau, conduit d’évacuation) lors de
l’installation. Le moteur ne doit en aucun cas être en contact avec l’eau.

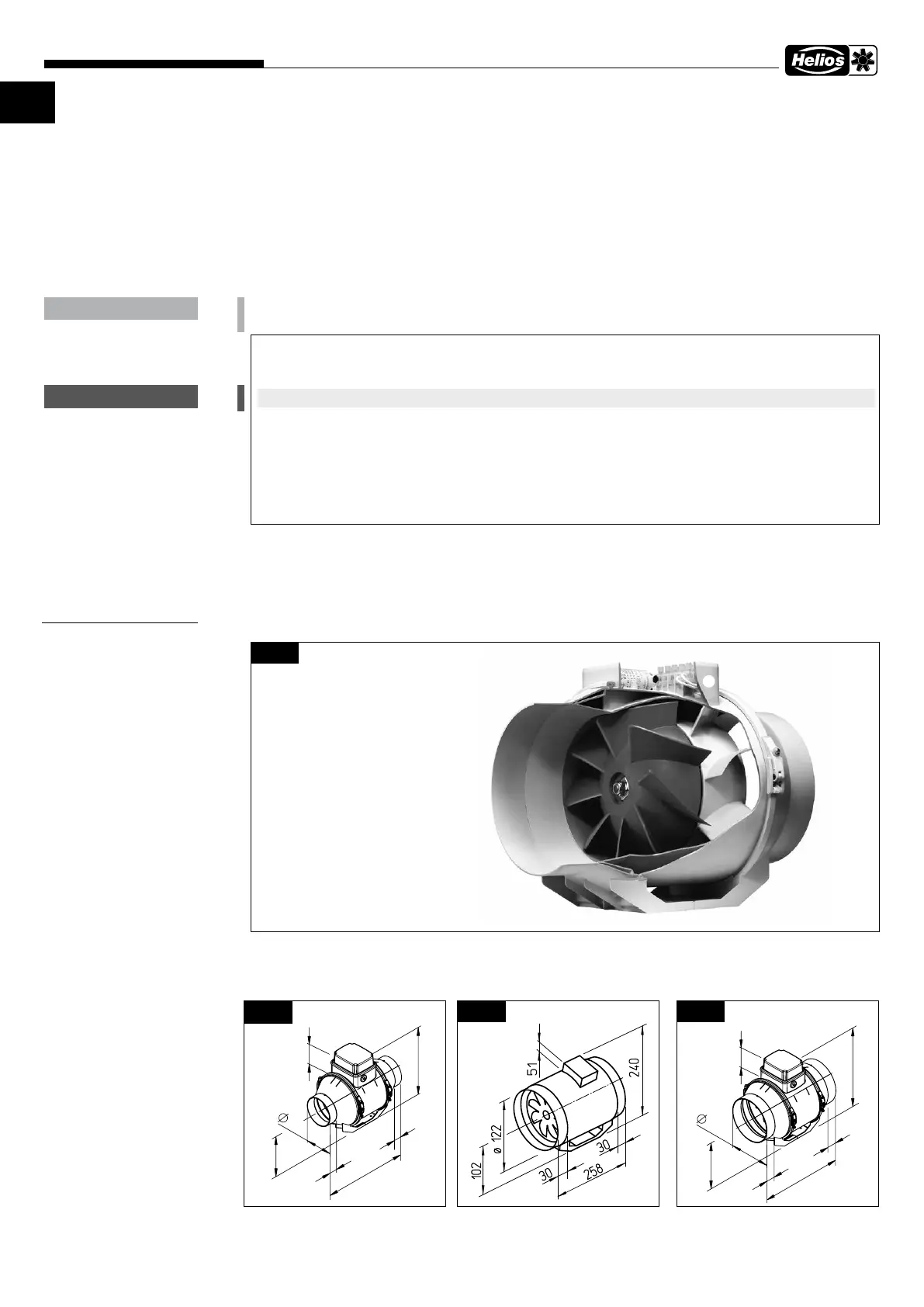

3�1 Vue d’ensemble
Les appareils sont livrés de série avec un potentiomètre, dans un sachet en polyéthylène, pour le réglage de la tensi-
on de commande. Si nécessaire, celui-ci doit être monté dans le coret électrique, voir le schéma de raccordement
«6.3.1 Schémas de raccordement avec EUR EC».
3�2 Dimensions (en mm)
POINT IMPORTANT
Commande de plusieurs ventilateurs EC avec un potentiomètre
Pour piloter plusieurs ventilateurs EC avec un seul potentiomètre 0 – 10V, la puissance de la tension d’alimenta-
tion 10V DC devra être égale à la somme des puissances absorbées de toutes les entrées 0 – 10V.
m
Il est interdit de brancher les alimentations +10V DC de plusieurs ventilateurs EC en parallèle!
Selon le type, la tension 10V DC délivrée par un ventilateur peut être susante pour commander plusieurs autres
ventilateurs EC avec un seul potentiomètre (PU/A). Voir les caractéristiques techniques des entrées de commande
et le schéma de raccordement SS-1035.
Si la puissance utile de la tension de commande n’est pas susante, il est possible d’utiliser une alimentation
externe 10V DC (avec séparation galvanique du réseau). Pour une régulation par sondes de température, pres-
sion, vitesse, etc., utiliser le régulateur universel Helios EUR EC. Le câble de commande doit avoir le même niveau
d’isolation que le câble d’alimentation
m
AVERTISSEMENT
CHAPTER 3
DONNÉES TECHNIQUES
ÖÖ
üü
òò
ää
ò Enveloppe en plastique résistant
aux chocs et à la corrosion
ù Turbine à haut rendement et
ä redresseur de flux en plastique optimisé
pour des pressions et des débits élevés
ë Indice de protection du coret électrique
à l’extérieur du caisson: IP45
ö Support de montage intégré
pour le montage mural ou plafonnier
ü Étriers avec vis
Fig�2
ëë
Fig.: vue en coupe
ùù
96
58
303
30
30
240
102
Fig�3
MV EC 100
Fig�4
MV EC 125
146
265
58
35
35
294
113
Fig�5
MV EC 150
