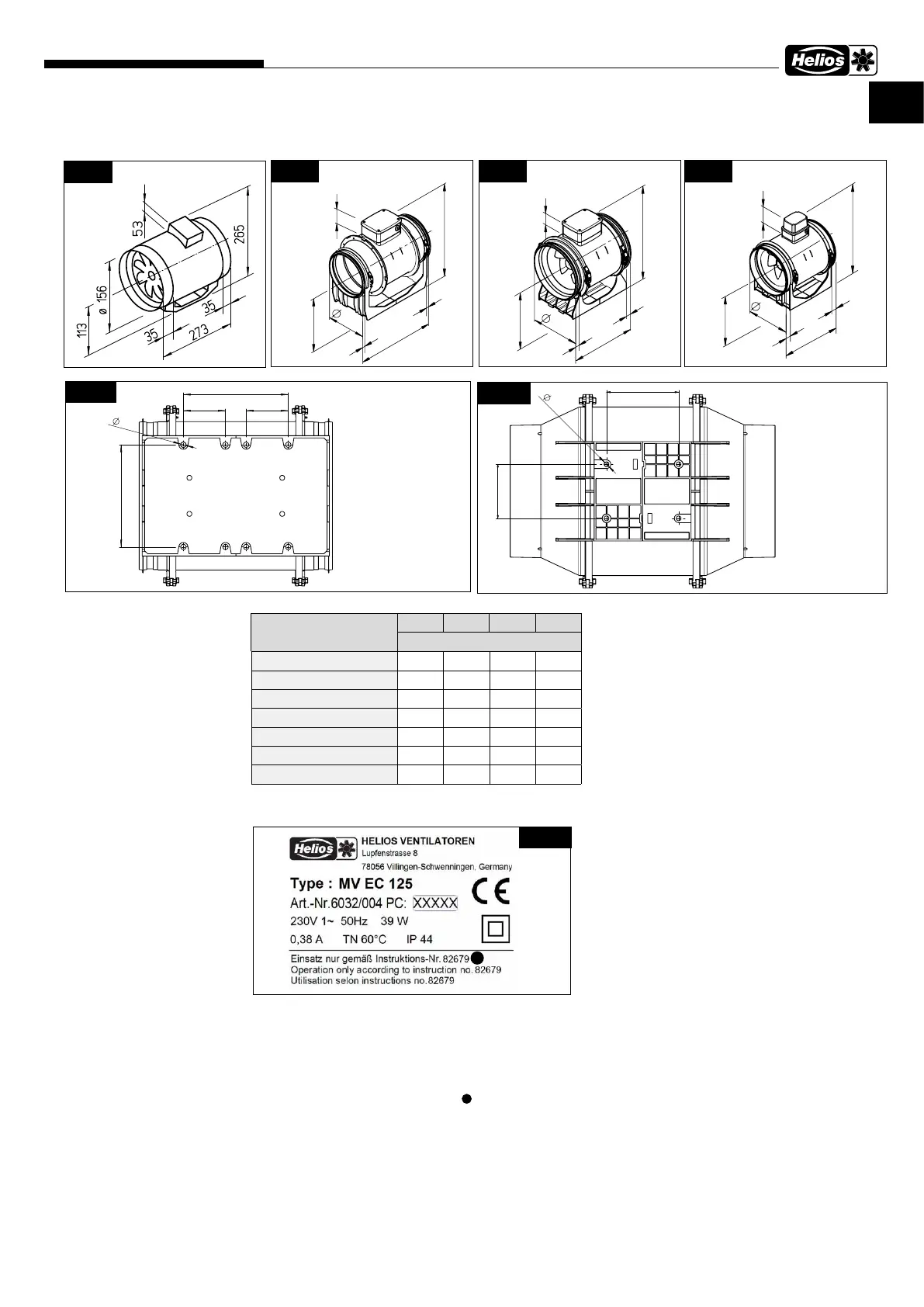

Montage- und Betriebsvorschrift
5
A B C D
Abmessungen (mm)
MV EC 100 60 80 5,5
MV EC 125 60 80 5,5
MV EC 150 60 80 5,5
MV EC 160 60 80 5,5
MV EC 200 155 280 120 5,5
MV EC 250 170 174,5 70 6,5
MV EC 315 255 259,5 110 8,5
3�3 Typenschild
Beispiel:
Zeichenschlüssel Typenschild Ventilator:
Art.-Nr. und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig.
Abb�6
MV EC 160
198
396
15
15
373
195
75
Abb�7
MV EC 200
247
76
322
23
23
378
190
Abb�8
MV EC 250
311
307,02
419,3
39,61
506
134,42
223,8
506
135
224
420
40
40
Abb�9
MV EC 315
B
C C
A
D
Abb�10
MV EC 200
MV EC 250
MV EC 315
B
A
D
Abb�11
MV EC 100
MV EC 125
MV EC 150
MV EC 160
ù
ä
ë
ü
ö
Å
î
Ø
Æ
ò
Abb�12
11
ò Herstelleradresse
ù Kennzeichnung der Ventilatoren:
CE = CE-Zeichen
ä Ausführung:
MV EC = Typenbezeichnung
125 = Baugröße
ë Artikelnummer
ö Produktionscode / Herstelljahr
ü Nennspannung bzw. Spannungsbereich / Frequenz
Å Nennstrom
î aufgenommene Leistung
Ø max. Fördermitteltemperatur bei Nennbetrieb
Æ Schutzart
Druckschriftnummer Montage- u. Betriebsvorschrift
11
