12

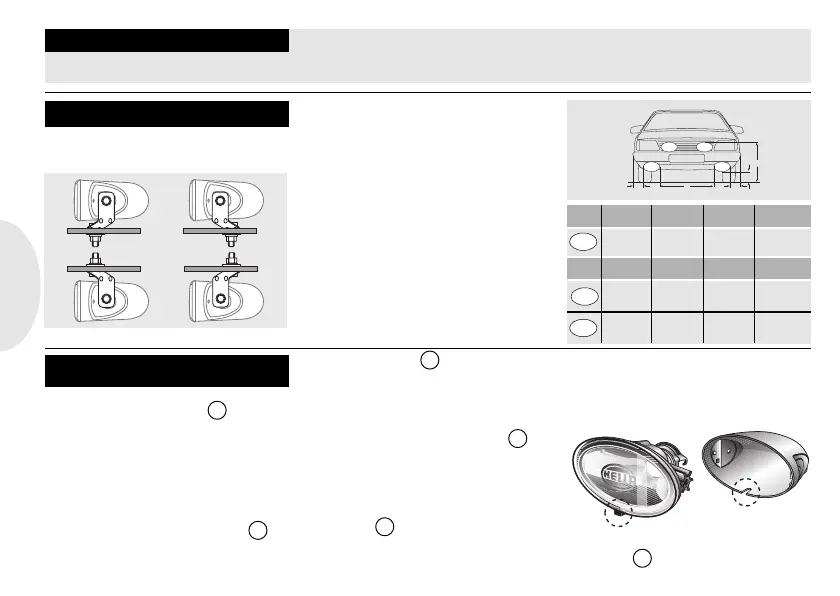

• Assembler le boîtier de projecteur
et l’optique de projecteur.
(Encoche toujours en bas - logo
Hella toujours lisible).
B
CH
F
250
mm
400
mm
400
mm
A min. B min.
C min. D min.
250
mm
1200
mm
1200
mm
Outillage nécessaire:
• Mètre • Tournevis cruciforme
Préparation:
Montage vertical ou suspendu, au
dessus ou au dessous du bouclier.
Les projecteurs doivent avoir une
bonne assise, ne doivent ni vibrer ni
dépasser la hauteur du capot et sont
à monter de façon symétrique.
• Déterminer la position de montage
et repérer les points de fixation sur
la carrosserie.
• Commencer par percer à Ø 3 mm
puis à Ø 10 mm. Enduire la
carrosserie aux endroits
percés d’un produit antirouille.
• Pince universelle
• Clé à fourche ou clé polygonale
8, 14
• Perceuse avec mèches de 3,
10, 12 mm de diamètre
Page 4/5: Assemblage
• Insérer le passe-câble 1 en
caoutchouc dans le boîtier de
projecteur depuis l’extérieur (si
nécessaire utiliser du savon) et
conduire le câble de connexion au
travers du passe-câble vers
l’intérieur.
• Visser le ressort de pression 2
pour la lampe à l’optique de
projecteur.
• Visser les projecteurs aux étriers-
support 6 puis ajuster.
• Poser la lampe 3 et la bloquer
avec le ressort de pression.
Ne pas toucher l’ampoule avec
les mains nues.
• Sertir les câbles aux cosses 4 et
fixer à la lampe. Inscription TOP
en haut, sortie de câble vers la
gauche.
• Fixer l’étrier-support sur le
véhicule 5 .
A min. B max.
C max. D min.
