16
Benodigd gereedschap:
• Duimstok
• Kruiskopschroevendraaier
• Combinatietang
• Muil- of ringsleutel SW 8, 14
• Boormachine met boren
Ø 3, 10, 12 mm
Voorbereiding:
Pagina 4/5: Montage
• Rubberen huls 1 van buiten in de
schijnwerperkast draaien (zorg
er,indien nodig, met zeep voor dat
deze beter glijdt) en aansluitkabel
door de rubberen huls naar binnen
voeren.
• Spanveer 2 voor gloeilamp aan
de schijnwerpereenheid
vastschroeven.
• Schijnwerper aan de
houderbeugel vastschroeven 6
en uitrichten.
• Gloeilamp 3 erin zetten en met
spanveer borgen. Glazen kolf niet
met blote vingers aanraken.
• Kabels aan de kabelschoenen 4
vastklemmen en op de gloeilamp
steken. „TOP“ markering boven,
kabeluitgang naar links.
• Houderbeugel aan de auto
vastschroeven 5 .
• Schijnwerperkast en
schijnwerperelement in elkaar
steken (groef altijd onder - Hella
logo altijd leesbaar).

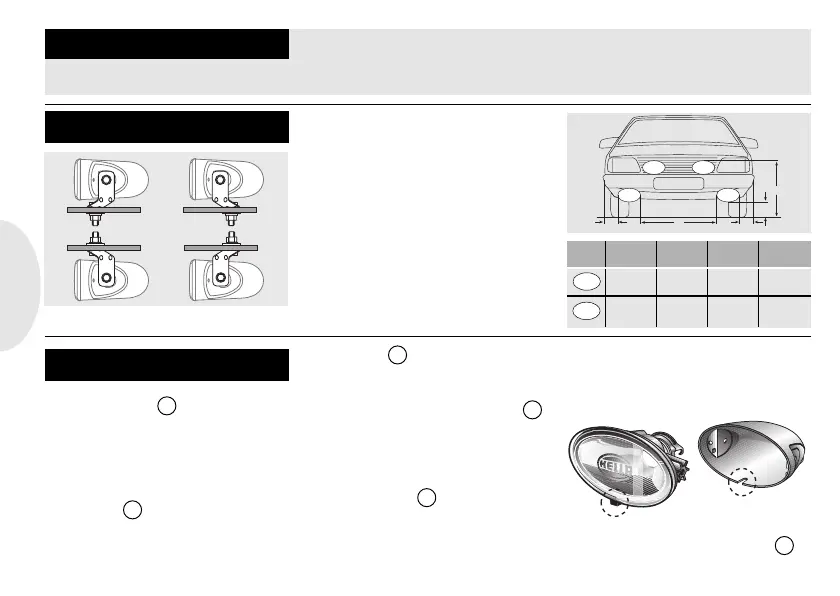

Montage hangend of staand, boven
of onder de bumper mogelijk,
Schijnwerpers mogen niet trillen,
mogen niet bovend e motorkap
uitsteken en moeten symmetrisch
geplatst zijn.
• De positie van de te monteren
schijnwerpers bepalen en de
bevestigingspunten aantekenen.
• Met 3 mm voorboren en met
10 mm naboren. De geboorde
gaten met een anti-corrosiemiddel
bewerken.
B
NL
1200
mm
400
mm
A min. B max.
C max. D min.
1200
mm
400
mm
