22
• Mitta
• Ristipääruuvimeisseli
• Pihdit
Tarvittavat työkalut:
• Kiintoavain 8, 14 mm
• Pora ja poranterät Ø 3,
10, 12 mm
Valmistelut:

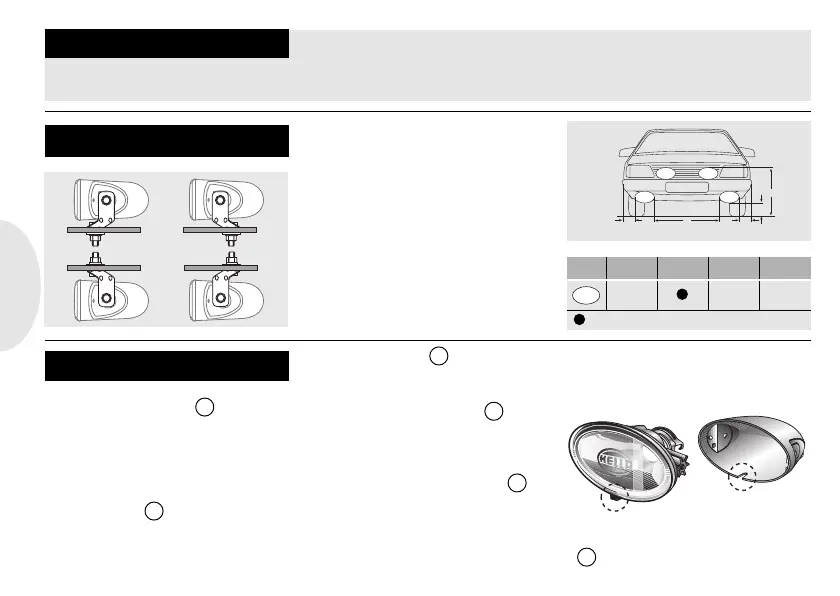

Seisova tai riippuva kiinnitys,
joko puskurin ala- tai yläpuolelle:
tukevasti ja symmetrisesti.
Asennuskorkeus vapaa.
• Määrittele asennuskohta ja
merkitse kiinnityspisteet.
• Poraa 3 ja 10 mm reiät. Käsittele
ruostesuojalla.
DCC
A
B
= merkitsee: ei lähivaloa korkeammalle
FIN
250
mm
400
mm
A min. B min.
C min. D min.
Sivu 4/5: Kokoaminen
• Kierrä läpivientikumi 1
ulkopuolelta valonheittimen
koppaan (mikäli tarpeellista
liukastuta saippualla) ja vie johto
läpivientikumin läpi ulkopuolelle.
• Ruuvaa valonheittimen umpioon
kiinnitysjousi 2 polttimoa varten.
• Asenna polttimo 3 paikoilleen ja
varmista kiinnitysjousella. Älä
koske lasikupuun paljain käsin.
• Kiinnitä liittimet johtoihin 4 ja
asenna polttimoon.
„TOP“merkintä ylöspäin,
kaapeliläpivienti vasemmalle.
• Ruuvaa kiinnike ajoneuvoon 5 .
• Ruuvaa valonheitin kiinnikkeeseen
6 ja suorista.
• Kiinnitä valonheittimen koppa ja
umpio yhteen (lovi aina alas -
Hella-teksti luettavissa).
