Helo Digi I - Principle Diagram and Wiring; System Wiring Diagram

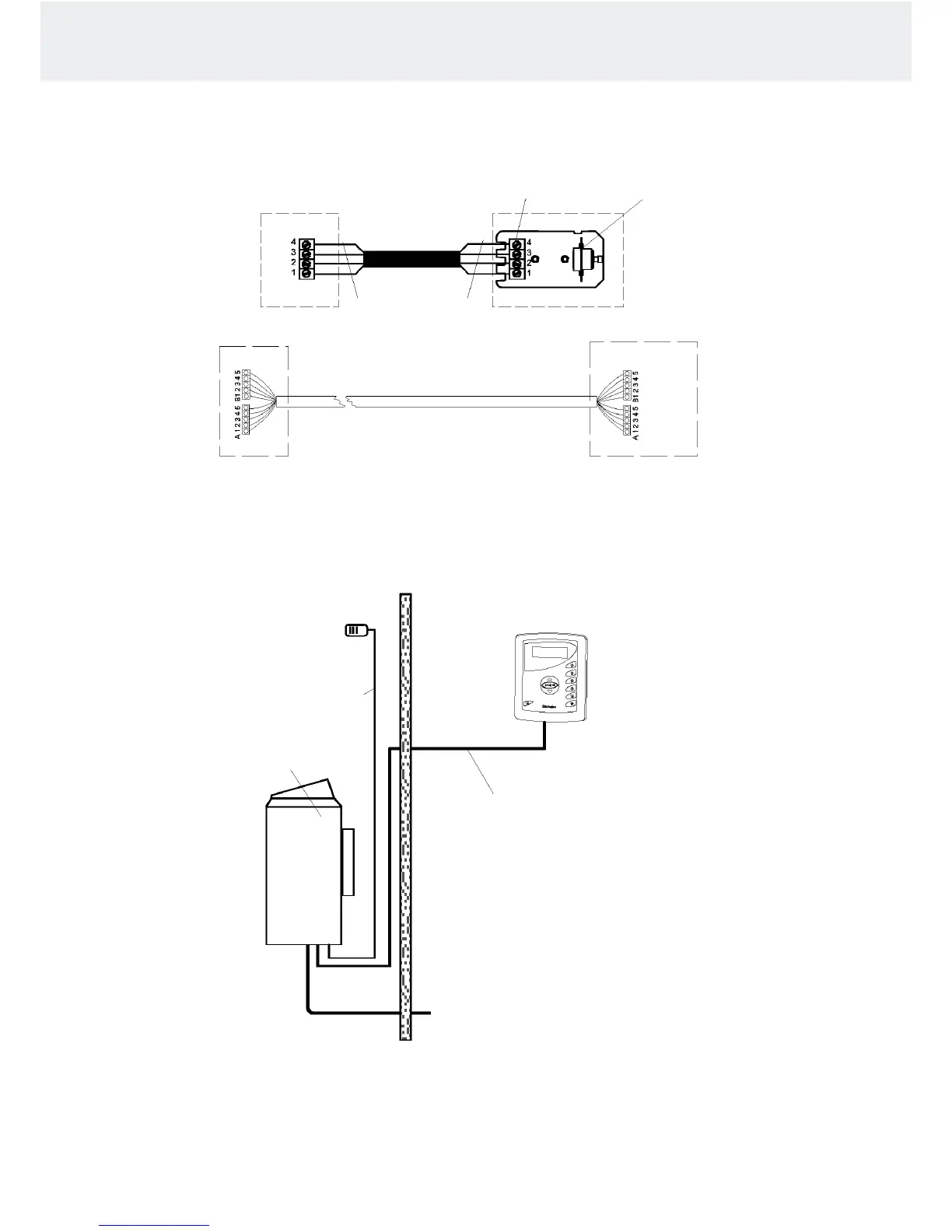

Principskiss
Bruks- och installationsanvisning Digi 1
7
1 Blå
2 Vit
3 Röd
4 Gul
1 Blå
2 Vit
3 Röd
4 Gul
Begränsare
Stiftlist
Aggregat
Sensorkabel
le
Aggregat
Styranordning
Sensor OLET 19
Aggregat
Silikon 4 x 0,25
Styranordning
LiYY 10 x 0,25
Ineffekt 400 - 415V 3N~
A1 Valk Vit White Weiss
A2 Ruskea Brun Brown Braun
A3 Vihreä Grön Green Grün
A4 Kelt Gul Yellow Gelb
A5 Harm Grå Grey Grau
B1 Rosa Ljusröd Pink Rose
B2 Sin Blå Blue Blau
B3 Pun Röd Red Rot
B4 Musta Svart Black Schwarz
B5 Violetti Violett Violet Violett
