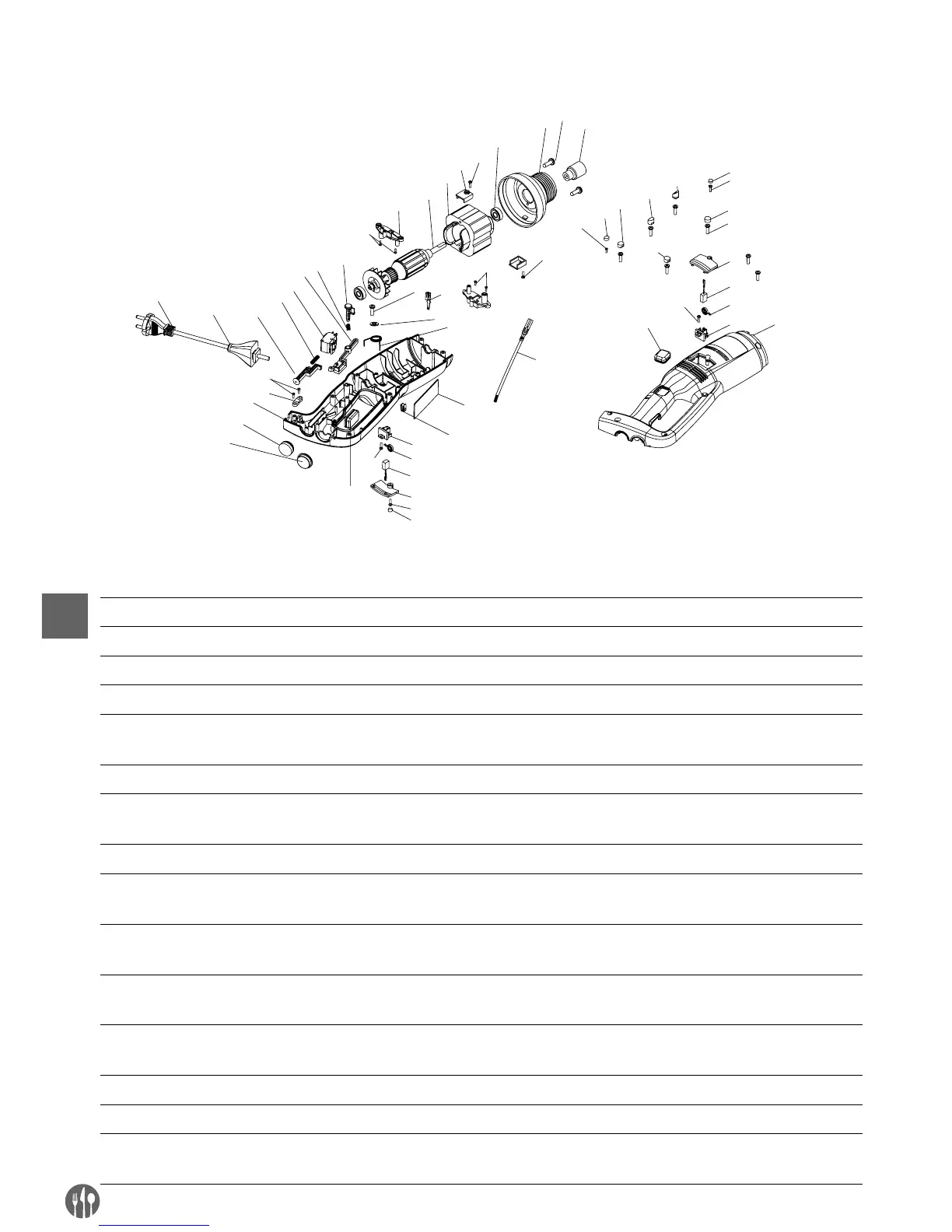

Explosionszeichnung und teileverzeichnis der modelle 222171, 222188
und 222133
(ausschliiesslich gehäuse)
12
13
14
17
18
20
21
23
24
25
26
29
30
31
32
37
5
6
7
8
22
27
33
28
9
4
9
9
2
1-1
28
35
36
34
38
16
15
2
39
1-1
2
4
5
6
7
8
1-3
1-4
1-7
1-5
1-6
3
10
11
19
1-2
9
Teileverzeichnis der modelle 222171 und 222188 (ausschliiesslich gehäuse)
Nr. Bezeichnung des Teiles Nr. Bezeichnung des Teiles Nr. Bezeichnung des Teiles
1-1 Gewindebolzen 1 11 Gehäuse links 26 Kabelabdeckung
1-2 Gewindebolzen 2 12 Keilhülse 27 Stromkabel
1-3 Gewindebolzen 3 13 Alukopfstück 28 Schraube der Andrückleiste
1-4 Gewindebolzen 4 14 608 Lager 29 Andrückleiste
1-5 Gewindebolzen 5 15 Schraube der Befestigungs
-
platte des Motors
30 Gehäuse rechts
1-6 Gewindebolzen 6 16
Befestigungsplatte des Motors
31 Gummitaste
2 Schraube 3*12 CB 17 Stator (modellabhängig) 32 Taste der Geschwindigkeits
-
steuerung
3 Schraube 3*15 CB 18 Rotor (modellabhängig) 33 Buchse des Schalters
4 Schraube M4*1 19 Befestigte Halterung für
die Bürste
34 Stecker (männlich)
5 Abdeckung der Bürste 20 (modellabhängig) 35 Platte der Geschwindigkeits
-
steuerung
6 Bürste 21 Blockadebolzen 36 Feder des tangentialen
Schalterschaftes
7 3246 Feder des Bürstenzylin
-
ders
22 Tangentialer Schaft des
Schalters
37 Platte der Geschwindigkeits
-
steuerung
8 Halterung für die Bürste 23 Schalter 38 Stecker (weiblich)
9 Schraube 3*12 CB 24 Feder des Bolzens 39
Leitung zum (weiblichen) Stecker
10
Gummisicherung vor dem
Blockieren
25 Bolzen
