32
DE

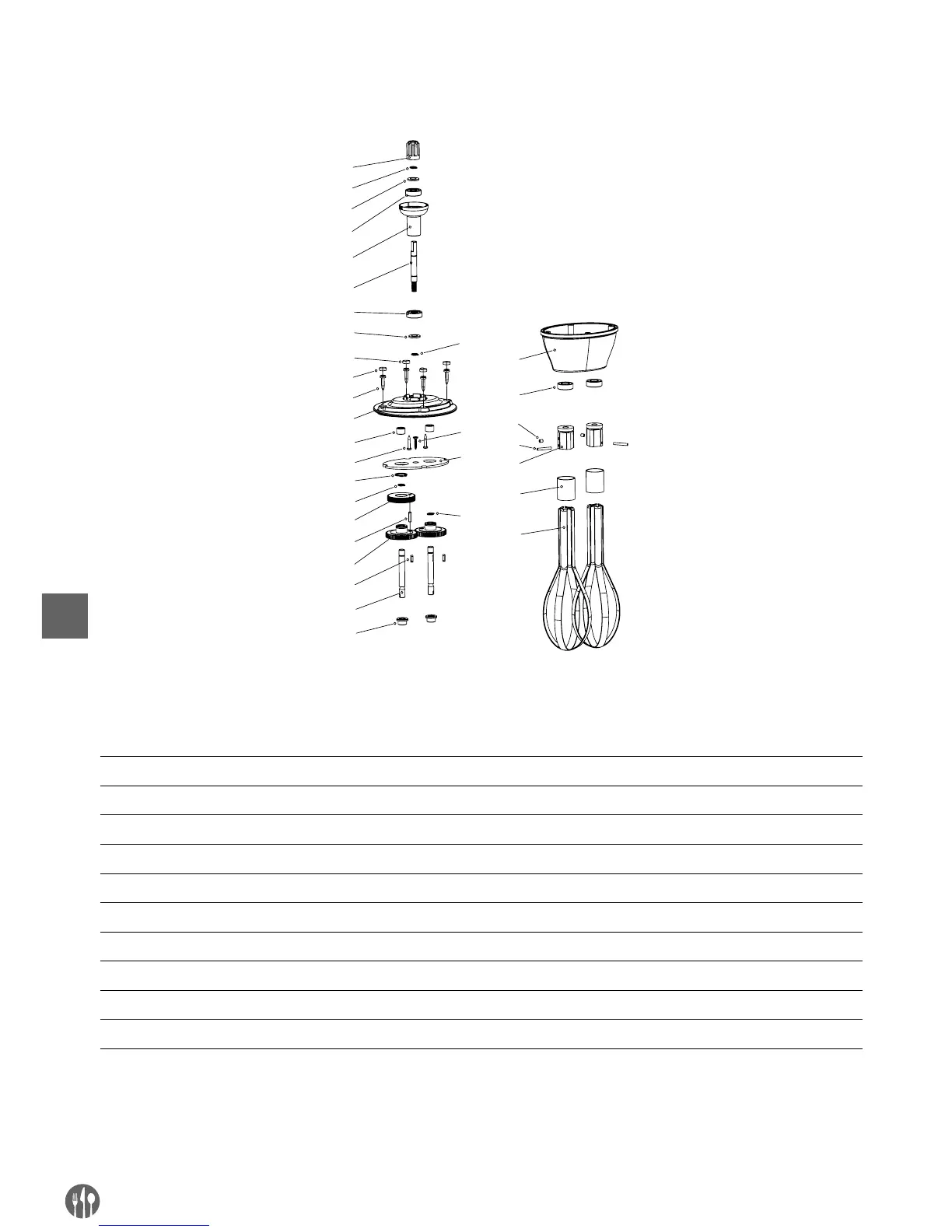

Schneebesen (optional) für modelle 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2
Teileliste - mixstab (optional): modell 222164
Nr. Bezeichnung des Teiles Nr. Bezeichnung des Teiles Nr. Bezeichnung des Teiles
1 Keilhülse 11 Nadellager 21 Öldichtung
2 Federring Ø8 12 Schraube 22 Schraube M4x5
3 Dichtung des Lagers 13 Federring Ø16 23 Zylinderstift
4 Lager 14 Lager des Spiralgetriebes 24 Befestigungsleiste
5 Verbindungshülse 15 Zylinderstift 25 Stahlring
6 Lager des Spiralgetriebes 16 Einfaches Getriebe 26 Stahlstab
7 Gewindebolzen 2 17 Taste 27 Prallplatte
8 Gewindebolzen 1 18 Ausgabehülse 28 Schraube
9 Schraube des Gehäuses 19 Stabhülse
10 Obere Abdeckung 20 Untere Abdeckung
