Hendi 222140 - Page 46

46
NL

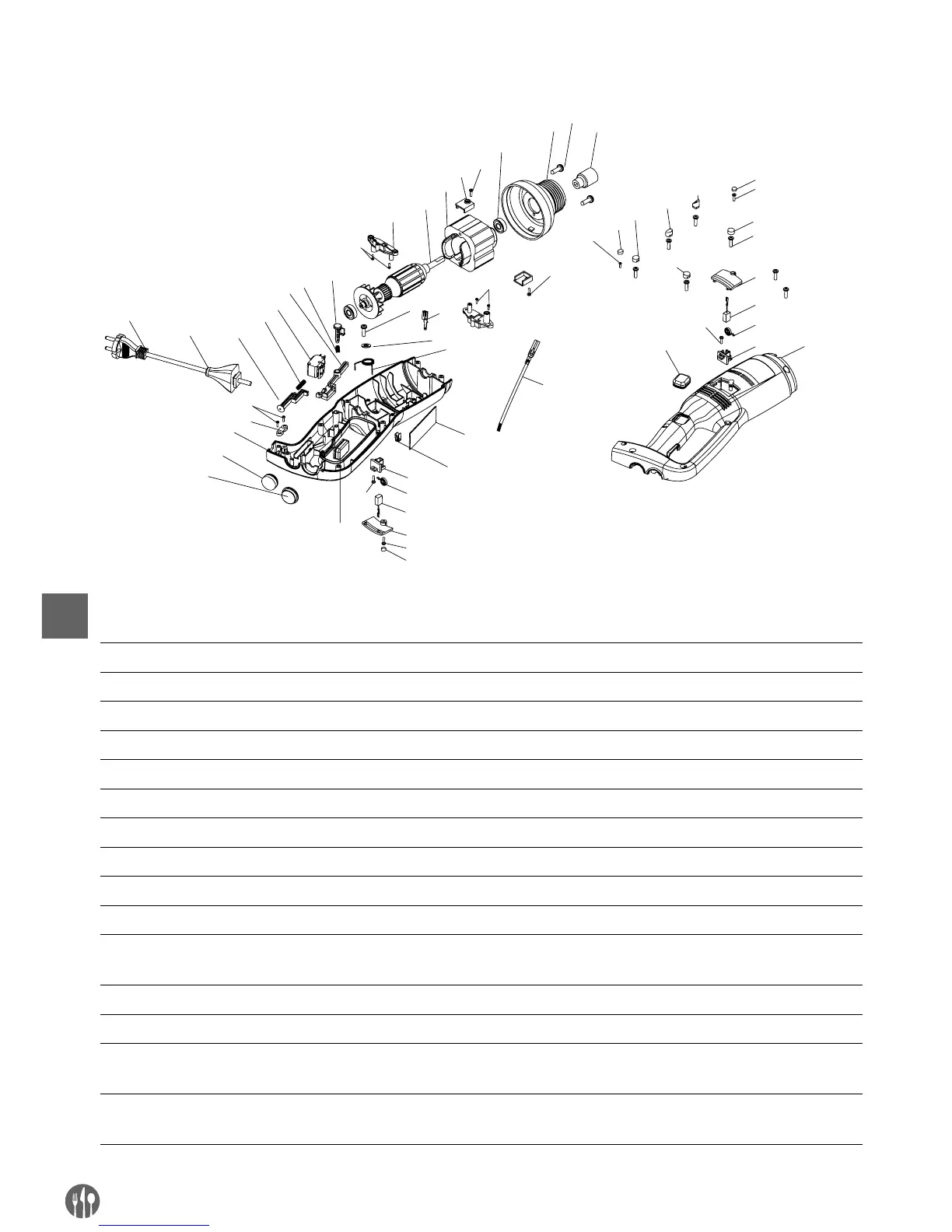

EXPLOSIETEKENING & ONDERDELENLIJST VOOR MODEL 222171 & 222188 (ALLEEN HOOFDAPPARAAT)
12
13
14
17
18
20
21
23
24
25
26
29
30
31
32
37
5
6
7
8
22
27
33
28
9
4
9
9
2
1-1
28
35
36
34
38
16
15
2
39
1-1
2
4
5
6
7
8
1-3
1-4
1-7
1-5
1-6
3
10
11
19
1-2
9
ONDERDELENLIJST– MODEL 222171 & 222188 (ALLEEN HOOFDAPPARAAT)
Nr. Naam onderdeel Nr. Naam onderdeel Nr. Naam onderdeel
1-1 Schroefplunjer 1 11 Linkerkant behuizing 26 Kabelmantel
1-2 Schroefplunjer 2 12 Vertande mof 27 Netsnoer
1-3 Schroefplunjer 3 13 Aluminium kop 28 Schroef drukplaat
1-4 Schroefplunjer 4 14 608 Lager 29 Drukplaat
1-5 Schroefplunjer 5 15 Schroef montageplaat motor 30 Rechterkant behuizing
1-6 Schroefplunjer 6 16 Montageplaat motor 31 Rubberen drukmantel
2 3*12 CB Schroef 17
Stator (afhankelijk van model) 32 Toets snelheidsregeling
3 3*15 CB Schroef 18
Rotor (afhankelijk van model) 33 Schakelaar mantel
4 M4*1 Schroef 19 Montagerek borstel 34 Mannelijke stekker
5 Deksel borstel 20 Vergrendeling drukbout 35 Printplaat snelheidsregeling
6 Borstel 21 Vergrendeling veer drukbout 36 Veer schakelaar tangentieel
-
staaf
7 3246 Cilinderveer borstel 22 Schakelaar tangentieelstaaf 37 Printplaat snelheidsregeling
8 Borstelhouder 23 Schakelaar 38 Vrouwelijke stekker
9 3*12 CB Schroef 24 Veer drukbout 39 Voedingsdraad vrouwelijke
stekker
10
Rubberen vergrendelingsbe-
schermer
25 Drukbout
