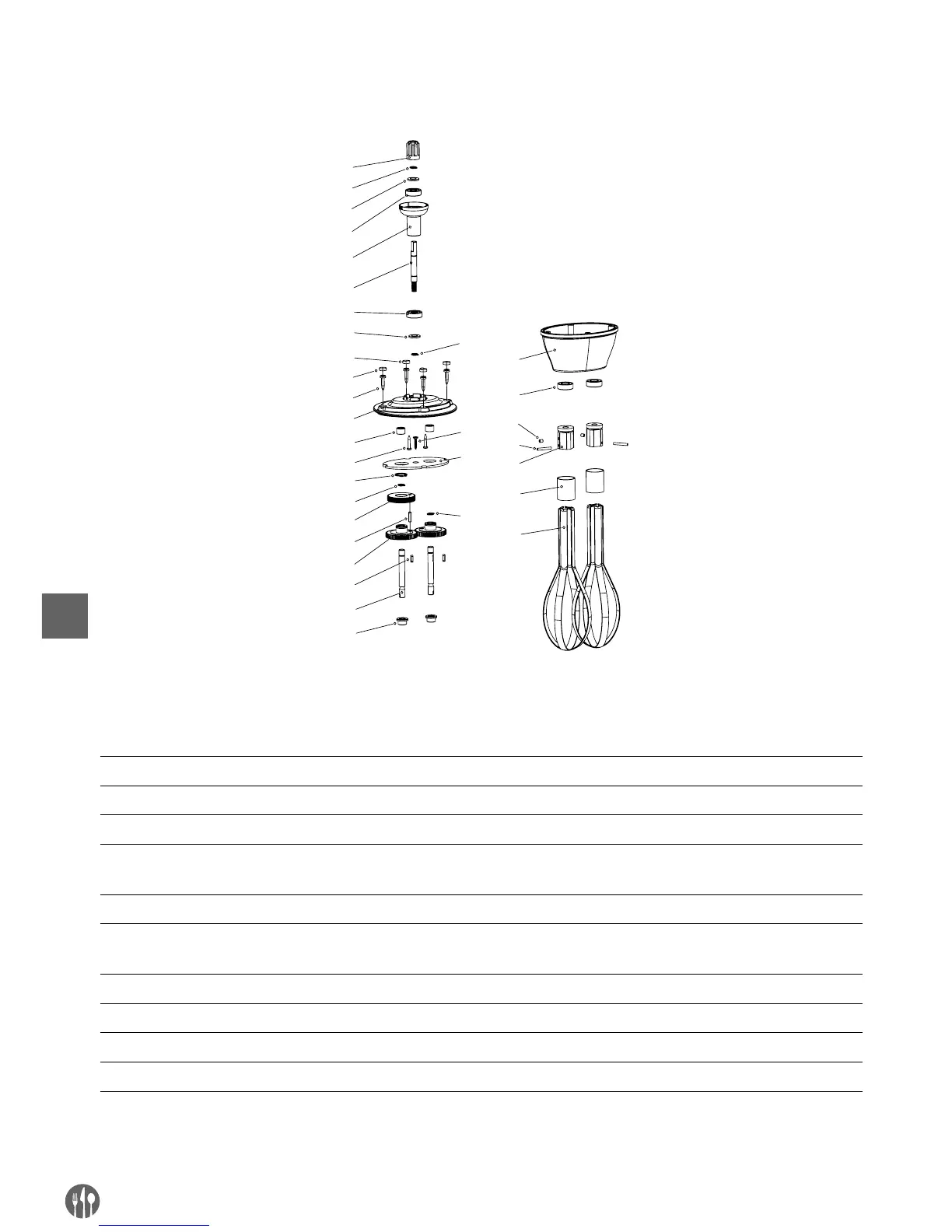

GARDE (OPTIONEEL) VOOR MODEL 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2
ONDERDELENLIJST – GARDE (OPTIONEEL): MODEL 222164
Nr. Naam onderdeel Nr. Naam onderdeel Nr. Naam onderdeel
1 Vertande mof 11 Naaldlager 21 Askeerring
2 Φ8 borgring 12 Schroef 22 M4x5 Schroef
3 Sluitring lager 13 Φ16 borgring 23 Cilindrische pen
4 Lager 14 Tandwiel met spiraalvertan
-
ding
24 Montageplaat
5 Verbindingshuls 15 Cilindrische pen 25 Stalen ring
6 Lager tandwiel met
spiraalvertanding
16 Recht tandwiel 26 Stalen balk
7 Schroefplunjer 2 17 Sleutel 27 Keerplaat
8 Schroefplunjer 1 18 Uitvoeras 28 Schroef
9 Schroef behuizing 19 Asbus
10 Bovenkap 20 Onderkap
