9
9
2
1-1
28
35
36
34
38
16
15
2
39
1-1
2
4
5
6
7
8
1-3
1-4
1-7
1-5
1-6
3
10
11
19
1-2
9

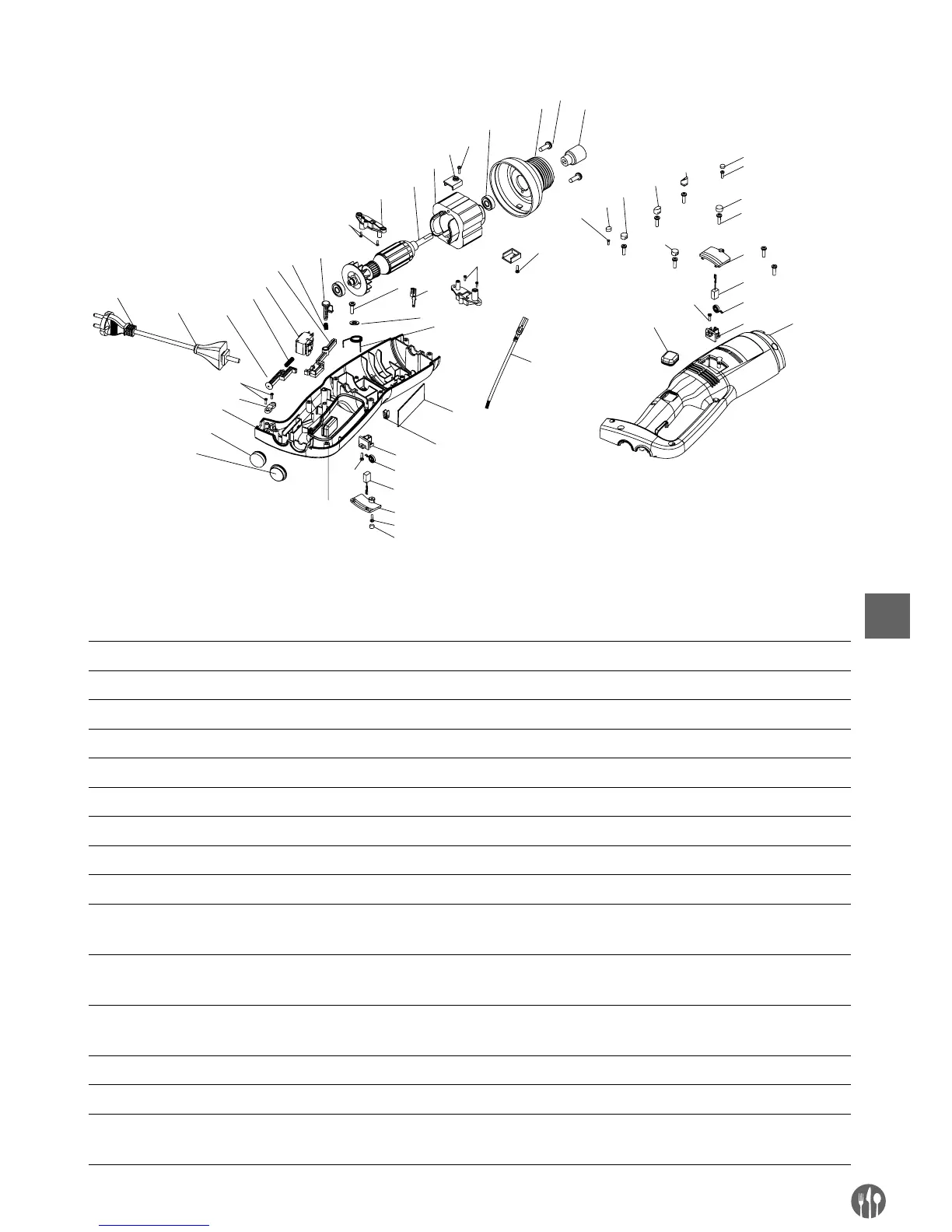

Liste des pieces des modeles 222171 et 222188 (uniquement le corps)
Nº de
pièce
Nom Nº de
pièce
Nom Nº de
pièce
Nom
1-1 Tige filetée 1 11 Boîtier gauche 26 Protection du câble
1-2 Tige filetée 2 12
Manchon à plusieurs serrages
27 Câble d’alimentation
1-3 Tige filetée 3 13 Tête en aluminium 28 Śruba listwy dociskowej
1-4 Tige filetée 4 14 608 Roulement 29 Barre de serrage
1-5 Tige filetée 5 15 Vis de la plaque du moteur 30 Boîtier droit
1-6 Tige filetée 6 16 Plaque du moteur 31 Bouton en caoutchouc
2 Vis 3*12 CB 17 Stator (en fonction du modèle) 32
Bouton de réglage de la vitesse
3 Vis 3*15 CB 18
Turbine (en fonction du modèle)
33 Logement de l’interrupteur
4 Vis M4*1 19 Prise brosse montée 34 Fiche mâle
5 Protection de la brosse 20 (en fonction du modèle) 35 Plaque de commande de
vitesse
6 Brosse 21 Brin de verrouillage 36
Ressort de l’épine de contact
de l’interrupteur
7 3246 ressort du cylindre
de la brosse
22 Epine de contact
de l’interrupteur
37 Plaque de commande de
vitesse
8 Prise brosse 23 Commutateur 38 Fiche femelle
9 Vis 3*12 CB 24 Ressort du brin 39 Câble de la fiche femelle
10
Protection en caoutchouc
contre le verrouillage
25 Brin
