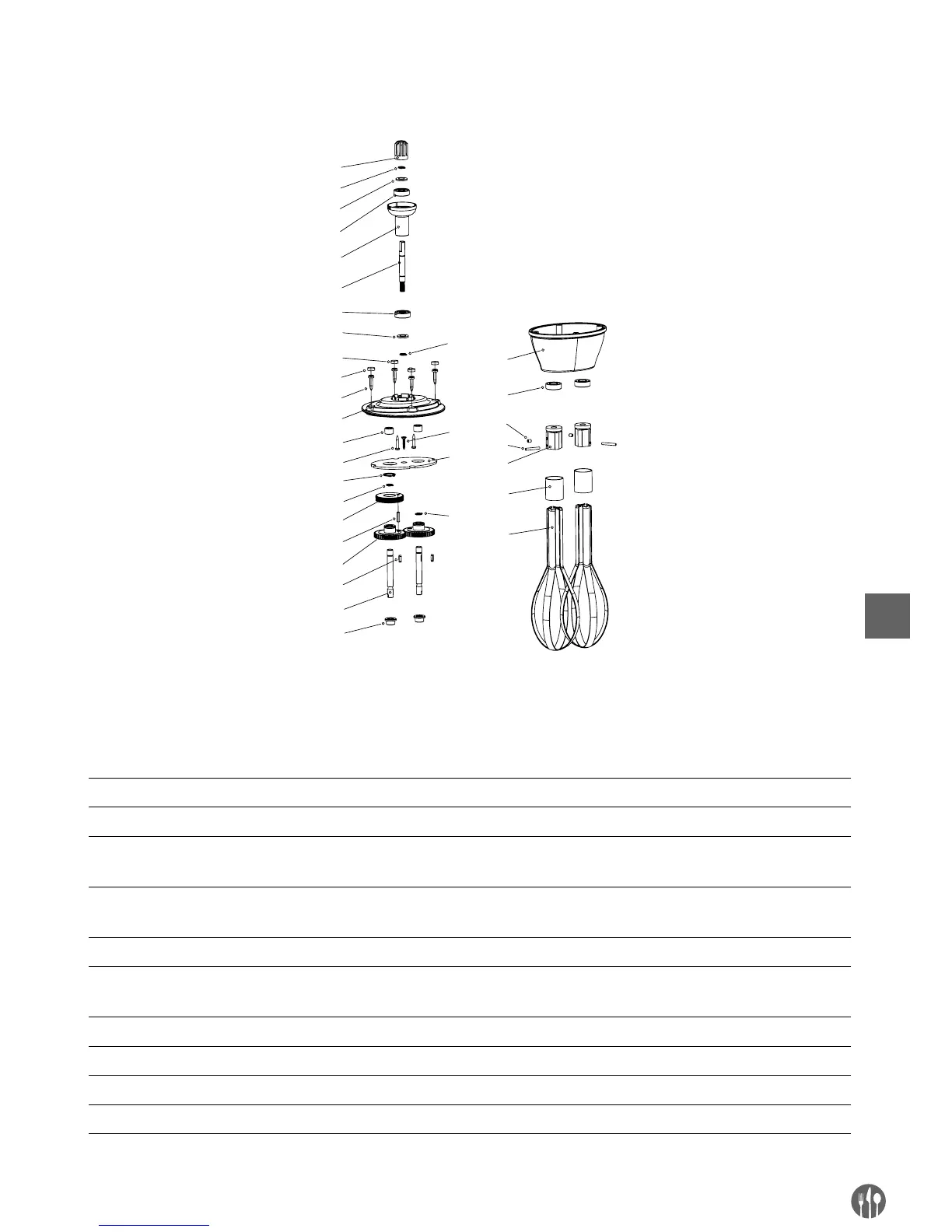

FOUET BATTANT (OPTION) DU MODELE 222140
1
2
3
4
5
6
3
4
8
9
11
12
13
2
14
15
16
17
18
19
20
21
22
23
24
25
26
10
7
27
2
28
2
LISTE DES PIECES – FOUET MIXEUR (OPTION) : MODELE 222164
Nº de
pièce
Nom Nº de
pièce
Nom Nº de
pièce
Nom
1 Manchon à plusieurs serrages 11 Roulement à aguilles 21 Joint d’étanchéité d’huile
2 Anneau élastique Ø8 12 Vis 22 Vis M4x5
3 Joint d’étanchéité
du roulement
13 Anneau élastique Ø16 23 Goujon cylindrique
4 Roulement 14 Roulement de lengrenage à
vis sans fin
24 Barre fixe
5 Manchon de raccordement 15 Goujon cylindrique 25 Anneau en acier
6 Roulement de lengrenage
à vis sans fin
16 Transmission simple 26 Montant en acier
7 Tige filetée 2 17 Bouton 27 Tamis
8 Tige filetée 1 18 Manchon de délivrance 28 Vis
9 Vis du boîtier 19 Manchon du fouet
10 Couvercle supérieur 20 Couvercle intérieur
