Montaż

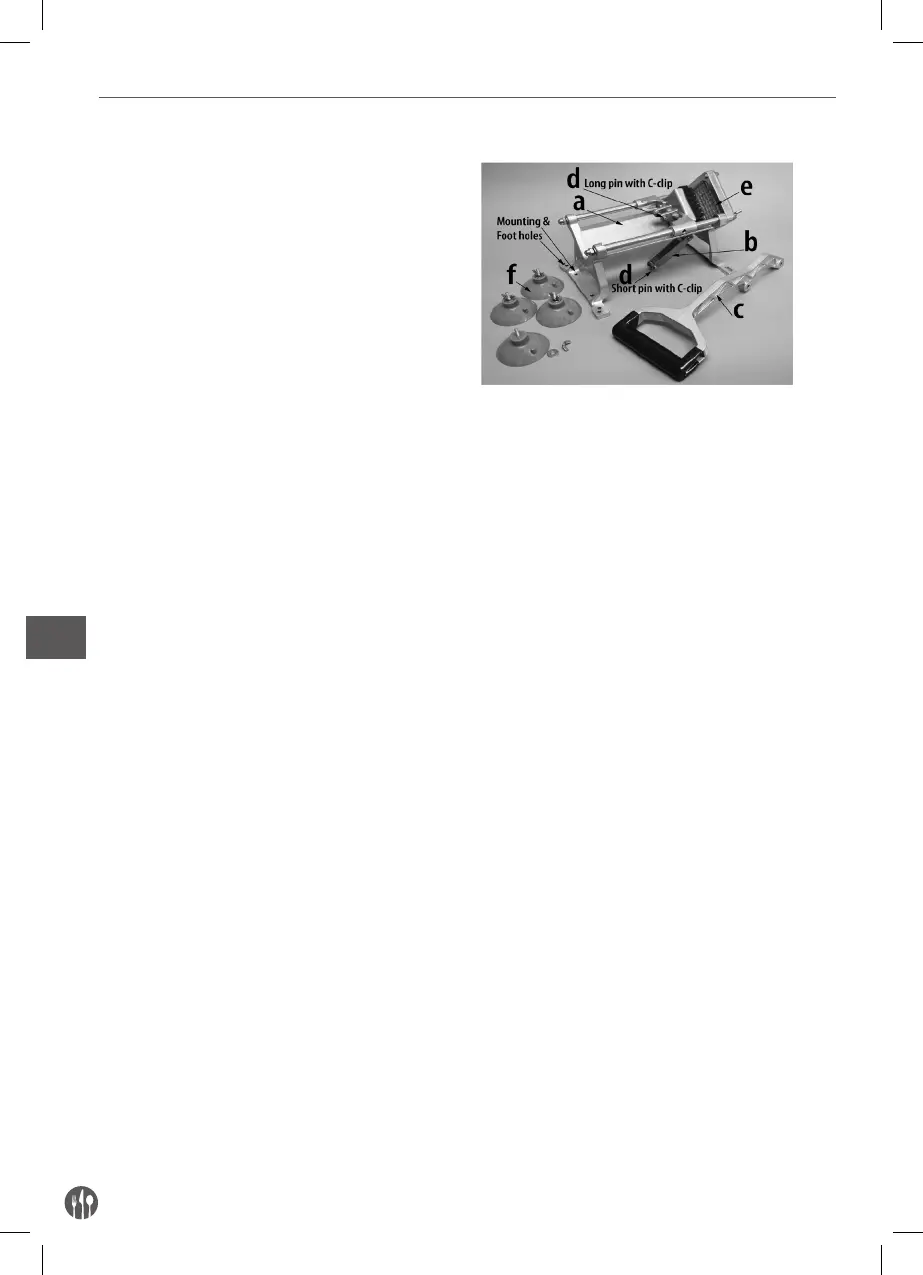

Rozpakuj wszystkie części
a. Podstawa krajalnicy
b. Płytka łącząca
c. Dźwignia
d. Długi i krótki sworzeń z pierścieniem Segera (na
miejscu)
e. (1) Ostrze 3/8” (zamontowane)
f. (4) Duże gumowe nóżki przyssawkowe (każda
posiada nakrętkę motylkową i uszczelkę służące
do zamocowania do podstawy krajalnicy)
Narzędzia niezbędne do montażu:
• Klasyczny wkrętak (Nie wliczone)
• Szczypce (Nie wliczone)
1 Zdejmij pierścień Segera z długiego sworznia
umieszczonego z tyłu dociskacza. Zdejmij pier-
ścień Segera z krótkiego sworznia umieszczo-
nego na wolnym końcu płytki łączącej.
2 Ustaw dźwignię tak, by środkowy otwór monta-
żowy znajdował się na poziomie otworów mon-
tażowych umieszczonych z tyłu dociskacza. Włóż
długi sworzeń i zabezpiecz go przy pomocy pier-
ścienia Segera (użyj szczypiec, by umieścić pier-
ścień na sworzniu, a następnie dociśnij go, by
zablokować sworzeń).
3 Ustaw dźwignię tak, by dolny otwór montażowy
znajdował się na poziomie płytki łączącej, która
jest zamocowana do podstawy krajalnicy. Włóż
krótki sworzeń i zabezpiecz go przy pomocy
pierścienia Segera (użyj szczypiec, by umieścić
pierścień na sworzniu, a następnie dociśnij go, by
zablokować sworzeń).
4 Zamontuj dwie nóżki przednie z przodu urządze-
nia, umieszczając je w przeznaczonych do tego
wycięciach w podstawie. Zamontuj dwie nóżki
tylne z tyłu urządzenia, umieszczając je w drugim
otworze od krawędzi podstawy. Uwaga: pociągnij
za karb na czubku każdej nóżki, by odczepić urzą-
dzenie od podłoża (nóżki działają jak przyssawki).
Uwaga: Dodatkowe otwory w podstawie krajalni-
cy mogą być użyte do montażu ściennego lub do
montażu na blacie bez użycia nóżek.
5 Urządzenie jest gotowe do użycia.
