Installation

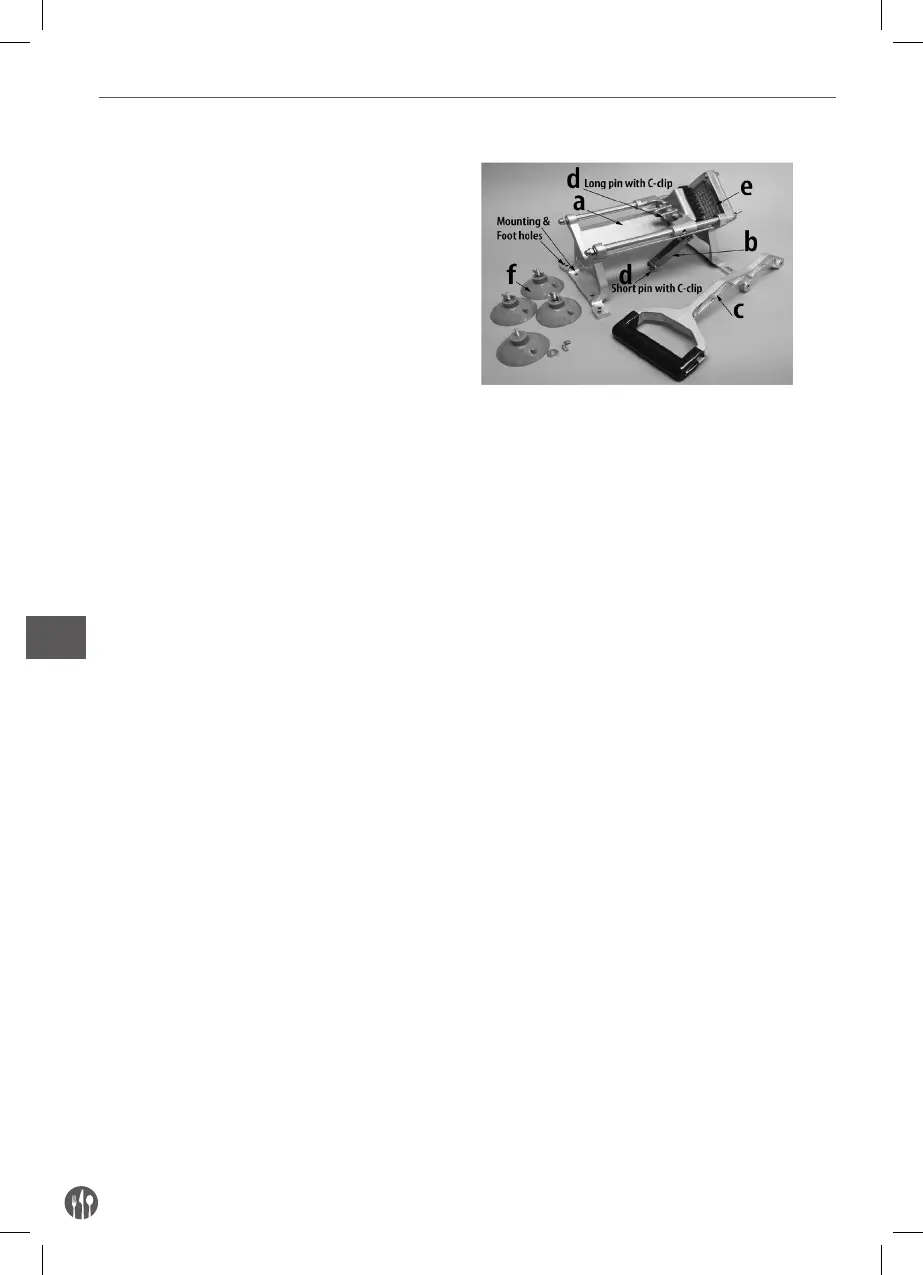

Retirez toutes les pièces
a. Châssis de la trancheuse
b. Plaque de connexion
c. Levier
d. Tige longue et courte avec l’anneau de Seger
(sur place)
e. (1) Lame 3/8” (installée)
f. (4) Pieds en caoutchouc à ventouse (chacune
possédant un écrou à papillon et le joint pour la
fixation au châssis de la trancheuse)
Outils nécessaires pour l’installation:
• Tournevis ordinaire (Non inclus)
• Pince (Non inclus)
1 Retirez l’anneau de Seger de la tige longue à
l’arrière du presseur. Retirez l’anneau de Seger
de la tige courte à l’extrémité de la plaque de
connexion.
2 Placez le levier de sorte que le trou de montage
central se trouve au niveau des trous de montage
à l’arrière du presseur. Insérez la tige longue et
protégez-la à l’aide d’un anneau Seger (utilisez
la pince pour placer l’anneau sur la tige, ensuite
pressez et bloquez la tige).
3 Placez le levier de sorte que le trou de mon-
tage inférieur se trouve au niveau de la plaque
de connexion qui est fixée au châssis de la tran-
cheuse. Insérer la tige courte et protégez-la à
l’aide d’un anneau Seger (utilisez la pince pour
placer l’anneau sur la tige, ensuite pressez et
bloquez la tige).
4 Installez les deux pieds avant à l’avant de l’ap-
pareil, en les plaçant dans les emplacements
prévus au châssis. Installez les deux pieds ar-
rière à l’arrière de l’appareil, en les plaçant dans
le deuxième trou au bord du châssis. Attention :
Attention: Tirez l’entaille à l’extrémité de chaque
pied pour le dispositif du sol les (les pieds fonc-
tionnent comme des ventouses). Attention: trous
supplémentaires du châssis de la trancheuse
peuvent être utilisés pour le montage mural ou
pour le montage sur la table sans l’utilisation des
pieds.
5 L’appareil est prêt à l’emploi.
