Сборка

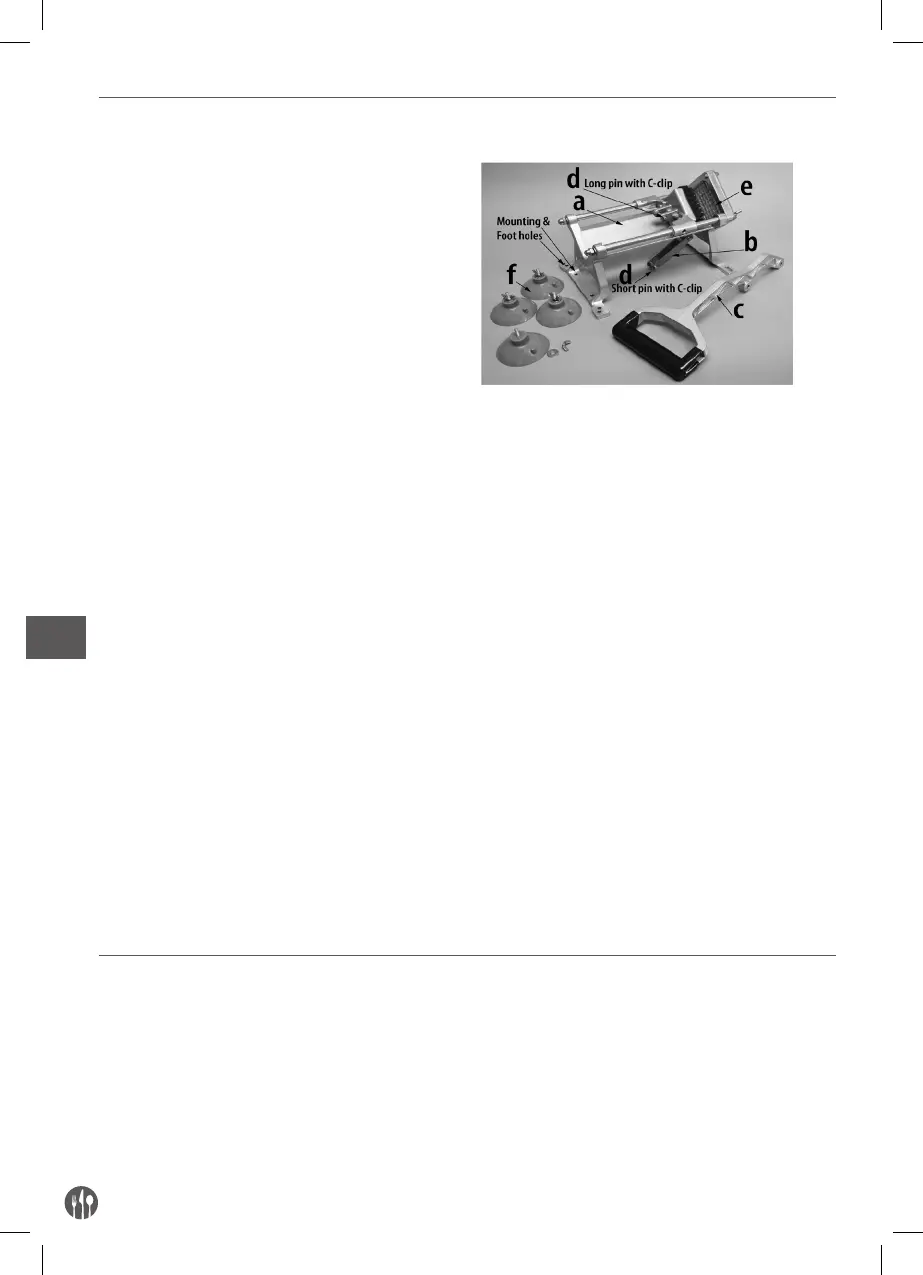

Распакуйте все части
a. Основание машины для резки
b. Соединительная пластина
c. Рычаг
d. Длинный и короткий штифт с кольцом Зегера
(на месте)
e. (1) Нож 3/8” (установлен)
f. (4) Большие присасывающиеся резиновые
ножки (каждая имеет барашковую гайку и про-
кладку, использующиеся для крепления ма-
шины для резки к основанию)
Необходимые инструменты для монтажа:
• Классическая отвертка (Не прилагаются)
• Щипцы (Не прилагаются)
1 Снимите стопорное кольцо Зегера с длинно-
го штифта, расположенного сзади толкателя.
Снимите стопорное кольцо Зегера с короткого
штифта, расположенного на свободном конце
соединительной пластины.
2 Установите рычаг так, чтобы центр монтажно-
го отверстия находился на уровне монтажных
отверстий, расположенных сзади толкателя.
Вставьте длинный штифт и закрепите его сто-
порным кольцом Зегера (используйте щипцы,
чтобы поместить кольцо на штифте, а потом
прижмите его, чтобы зафиксировать штифт).
3 Установите рычаг так, чтобы нижнее монтажное
отверстие находилось на уровне соединитель-
ной пластины, которая крепится к основанию
машины для резки. Вставьте короткий штифт и
закрепите его стопорным кольцом Зегера (ис-
пользуйте щипцы, чтобы поместить кольцо на
штифте, а потом прижмите его, чтобы зафикси-
ровать штифт).
4 Установите две передние ножки в передней
части устройства, располагая их в специаль-
ных углублениях основания. Установите две
задние ножки в задней части устройства, рас-
полагая их во втором отверстии от края осно-
вания. Внимание: потяните за выемку на кон-
чике каждой ножки, чтобы оторвать устройство
от основания (ножки действуют, как присоски).
Внимание: дополнительные отверстия в осно-
вании машины для резки могут быть использо-
ваны для установки на стене или для монтажа
на столешнице без использования ножек.
5 Устройство готово к использованию.
Настенный монтаж (опциональный)
Перед установкой проверьте, не повреждена ли
пластина. Вы должны также проверить крон-
штейн, который служит для настенного монта-
жа для вмятин или изгибов. Внимание: Винты
и оборудование, используемое для настенного
монтажа не прилагаются к устройству.
• Внимание: для стен из гипсокартона или обши-
тых панелями, стенной кронштейн должен кре-
питься к профилю внутреннего каркаса стены!
• Чтобы нажать на рычаг машины для резки, сле-
дует приложить значительную силу, поэтому он
должен быть надёжно прикреплен к централь-
ной части вертикального профиля каркаса сте-
ны с помощью трёх болтов 1/4”1ag (проходящих
через три вертикальные отверстия) и к стене с
помощью анкерных болтов 1/4” (проходящих
через очередные три вертикальные отверстия).
Крепёжные элементы продаются отдельно.
