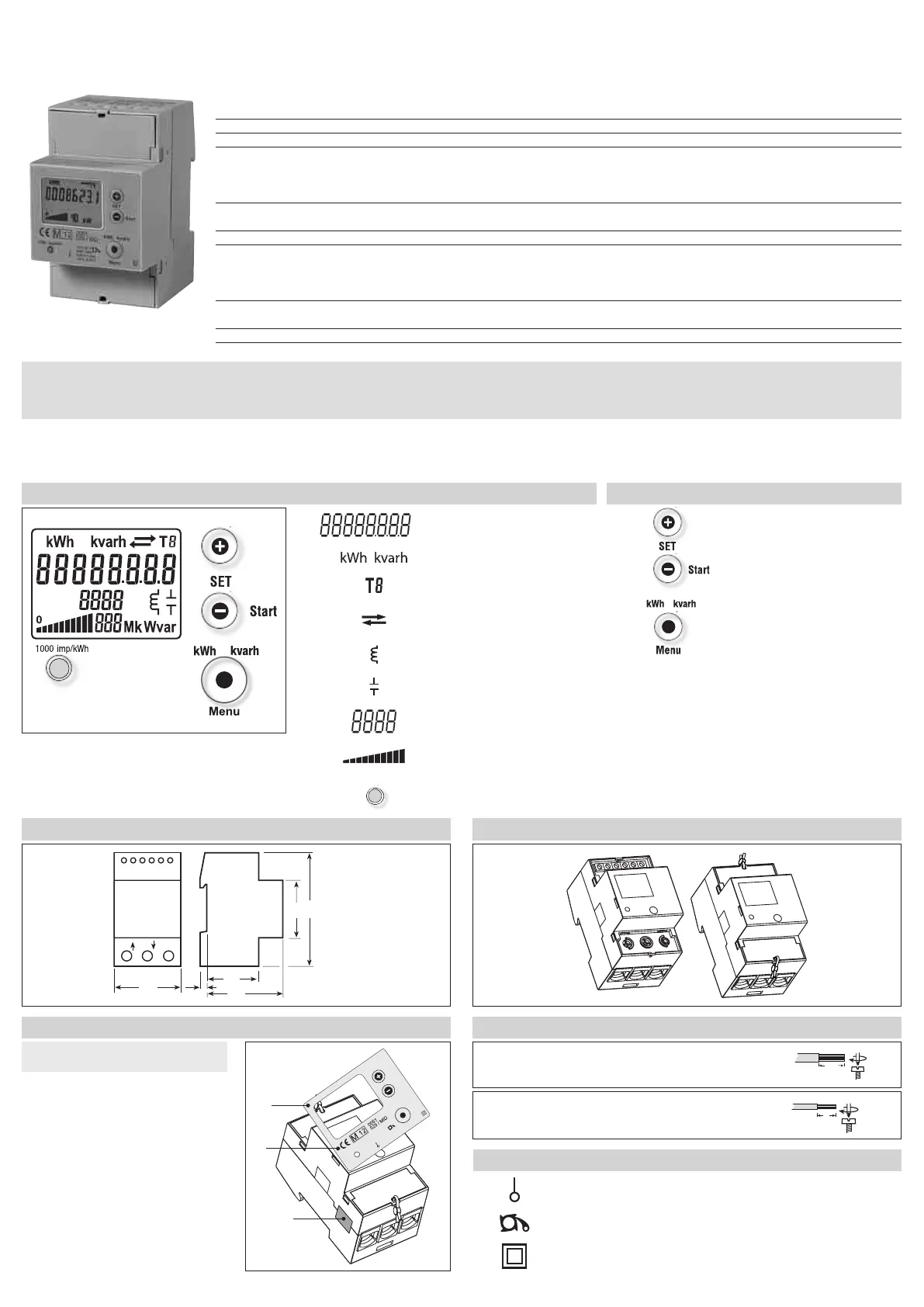

Herholdt Controls ECS1-125 User Manual

ECS1-125
- 7 / 12 - “ECS1-125”
Herholdt Controls srl - 20132 Milano (Italy)
• laufender Tarif,
aufgerufener Tarif
• Anzeige für kapazitive
Leistung
• kWh / kvarh Anzeige
• Anzeige für induktive Leistung
1000 imp/kWh
• LED
Genauigkeitskontroll-Anzeige
• Balkendiagramm
(in Prozent von Pmax)
• Höchste messbare
Stromanzeige
A) Gerätidentifikation und Beglaubigungsdaten.
B) Sicherheitssiegel zwischen
Gehäuse Unter-und Obergehäuse
B
Menu
SET
Star
t
ECSE M117 MID
E
C
S
1
-
12
5
M
M-Bus
1000
Im
p/kWh
kWh
Cl.B
(
Cl.1
)
2
30V 5 0H
z
0
.2
5
-
5 (12 5
)
A
-25°
C
to 5 5°C
A
A
kvarh
MID geeicht/beglaubigt
282351 - ECSEM107MID
ECSEM117MID
 WARNUNG
Die Installation muß von einer Elektrofachkraft oder unter deren Leitung und Aufsicht
durchgeführt und geprüft werden. Bei Arbeiten am Meßgerät, Netzspannung abschalten!
Wechselstromzähler - Direktanschluß 125 A
Betriebsanleitung
digitale Wirk-Blindenergie Zähler mit momentaner Wirk-Blindleistungsanzeige kommunikationsfähig über seitliche IR Schnittstelle - 2 Tarife - 2 S0
Kode Typ Beschreibung
ECSEM127 ECS1-125 Wirk-Blindenergiezähler mit Wirk- Blindleistungsanzeige für Direktanschluß 0.25-5 (125) A - 2 tariffs - 2 S0
282351 ECS1-125 MID d.to MID beglaubigt für Abrechnungszwecke
digitale Wirk-Blindenergie Zähler mit momentaner Wirk-Blindleistungsanzeige kommunikationsfähig über seitliche IR Schnittstelle
und integrierter Kommunikation M-Bus - 2 Tarife
Kode Typ Beschreibung
ECSEM124 ECS1-125 M-Bus Wirk-Blindenergiezähler mit Wirk- Blindleistungsanzeige
für Direktanschluß 0.25-5 (125) A - 2 Tarife - und eingebauter Kommunikation M-Bus
ECSEM117MID ECS1-125 MID M-Bus d.to MID beglaubigt für Abrechnungszwecke
digitale Wirk-Blindenergie Zähler mit momentaner Wirk-Blindleistungsanzeige kommunikationsfähig über seitliche IR Schnittstelle
und integrierter Kommunikation Modbus RTU - 2 Tarife
Kode Typ Beschreibung
ECSEM106 ECS1-125 Modbus Wirk-Blindenergiezähler mit Wirk- Blindleistungsanzeige
für Direktanschluß 0.25-5 (125) A - 2 Tarife - und eingebauter Kommunikation Modbus RTU
ECSEM107MID ECS1-125 MID Modbus d.to MID beglaubigt für Abrechnungszwecke
• Diese Energiemeßgeräte sind für Direktanschluß bis 125 A gebaut. Alle Zähler besitzen ein LCD-Display für Wirk-u. Blindenergieregister und der LED Genauigkeitskontrolle. Die
Grundausführung hat 2 S0 Ausgänge für 2 Tarife über zwei Optocoupler solid State Relay. Die isolierte Kommunikation M-Bus oder Modbus RTU bietet die Auslesung von 11 Meßgrößen.
Maße
64
45
6
90
44
L1
N
L1
1
2
3
4
6
5
54
Klemmenabdeckung (plombierbar)
125 A Wandlerstromanschluß Schraubenkopf PZ2
Kabelabisolierungslänge und Klemmenschrauben Drehmoment
15.5
2 Nm
Tarif und Kommunikationsanschluß
Schlitzschraubenkopf 0.8x3.5 mm
9
0.8 Nm
Beschreibung des Display
• Energieregister
• Wirkenergiebezug (Import) ()
• Wirkenergieabgabe (Export) ()
• Menüwahltaste
• Tasten für Einstellung u.
Abrufungswerte
Beschreibung des Tasten
Symbole
• Einphasige Messung
• Rücklaufsperre
• Doppelisolierung
