- 9 / 12 - “ECS1-125”
Herholdt Controls srl - 20132 Milano (Italy)

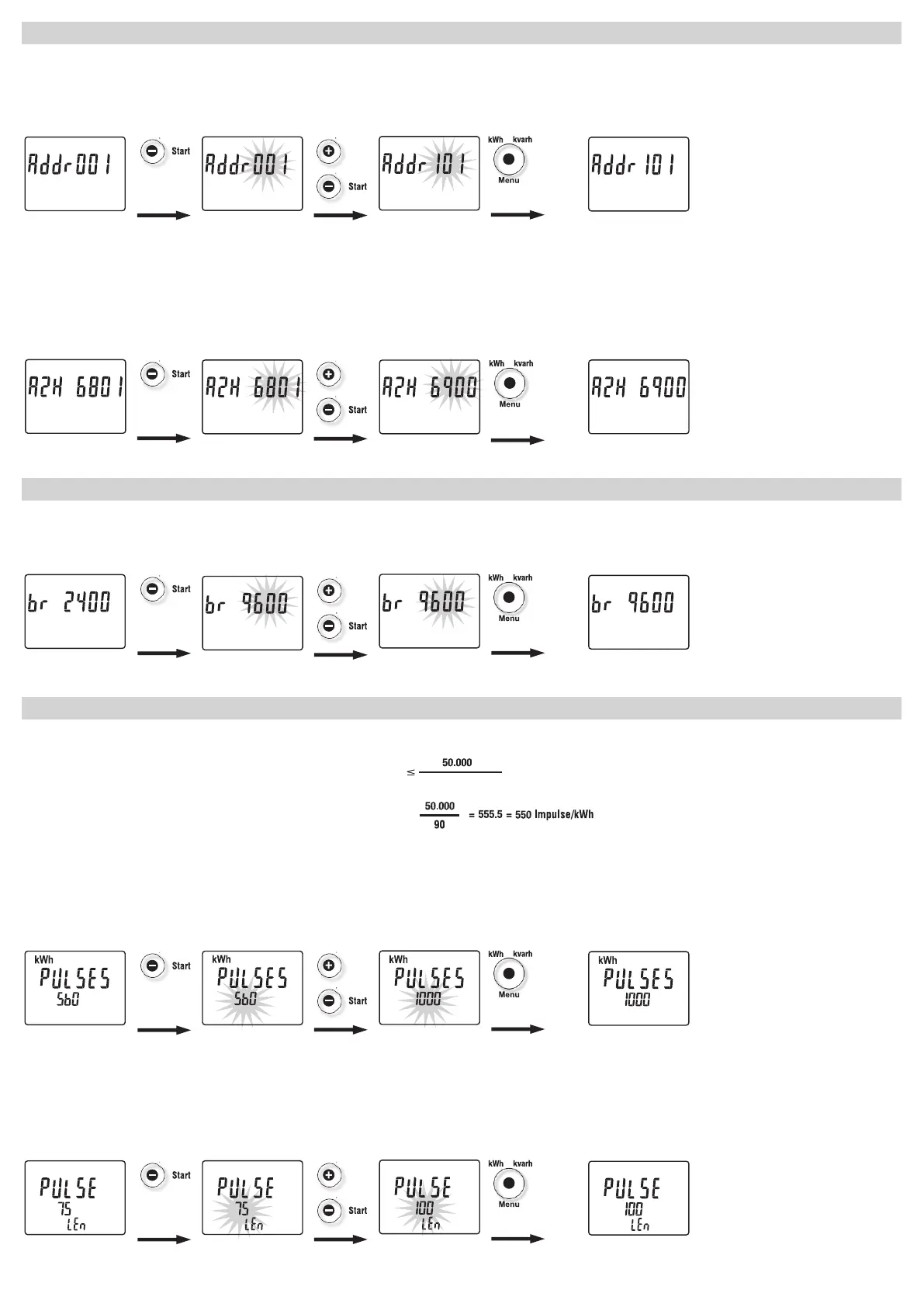

M-Bus
Primäre als auch sekundäre Adressierungen können gesetzt werden. Um die primäre Adressierung durchzuführen den gleichen Vorgang wie bei Modbus vornehmen.
Die sekundäre Adressierung kann zwischen 1 und 99999999 auf zwei Seiten vorgenommen werden. In der ersten “Seite” wird die Hauptgruppen der ersten 4 Zahlen mit
dem “Tasten +/-” eingegeben. Gleich nach dieser Einstellung mit der “Menütaste” den Eingabewert bestätigen.
Der gleiche Vorgang soll für die zweite Seite der restlichen 4 Zahlen durchgeführt werden.
Hauptmenü: Hauptmenü:
> 4 Sek.
> 4 Sek.
Hauptmenü:
Hauptmenü:
> 4 Sek.
> 4 Sek.
Kommunikations-Adressierung-Einstellung
Modbus
In der Modbusadressierungsseite die “Starttaste (-)” 4 Sekunden lang betätigen am Display blinkt der einzustellende Wert.
Nach Einstellung des Adressierung mit “+ und- Taste”, gleich mit der Haupttaste “Menü” für 4 Sekunden bestätigen, andernfalls wird die Adressierung nach 5 Sekunden gelöscht.
Hauptmenü: Hauptmenü:
> 4 Sek.
> 4 Sek.
Kommunikations Baudrate Einstellung
In der Baudrateseite br nach Betätigung von 4 Sekunden der “Start (-) Taste” blinkt der einzustellende Wert. Nach erreichten Baudrate uber die “+/- Tasten”, gleich mit der Haupttaste
“Menü” den Einstellwert bestätigen, ansonsten wird der Vorgang nach 5 Sekunden gelöscht.
S0 - Impulsausgang Einstellungen
Impulslänge Einstellung (ms)
Die “Taste Start (-)” für 4 Sekunden drücken bis der einzugebende Wert blinkt mit den “Tasten +/-” den gewünschten Wert einstellen und gleich mit der “Menütaste” bestätigen, da ansonsten
die Einstellung nach 5 Sekunden gelöscht wird.
Hauptmenü: Hauptmenü:
> 4 Sek.
> 4 Sek.
Hauptmenü:
Hauptmenü:
> 4 Sek.
> 4 Sek.
Sollte das nötige Verhältnis nicht sich ergeben wird der Zähler die Impulsfrequenz automatisch bestmöglichst wählen und lehnt die gewünschte Frequenz ab.
Einstellung
Bei 4 Sekunden langer Betätigung der “Starttaste (-)” blinkt der einzugehende Wert.
Mit den “Tasten +/-” kann man den Impulsmengenwert einstellen, gleich folgend mit der “Menütaste” bestätigen, da ansonsten die Einstellung nach 5 Sekunden gelöscht wird.
Impulsmenge
Impulslänge (ms)
Impulsmenge Einstellung
Die programmierbare Impulsmenge eines Zähler ist von der Impulslänge abhängig.
Das Verhältnis zwischen der Impulsmenge und der Impulslänge ist:
Zum Beispiel für Ihre Installation benötigen Sie:
Eine Impulslänge von 90 ms. Die max. Impulsmenge ergibt jedoch: (auf Zehner abgerumdet)
Impulsmenge =
