PCM20 - Manuale per l'utente
2.2 Esempio d'installazione dell’impianto
6
7
2
3
8
9
10
11
6
1
4
5
1
2
2
3
3
7
8
9
10
10
11
11
6
4
5

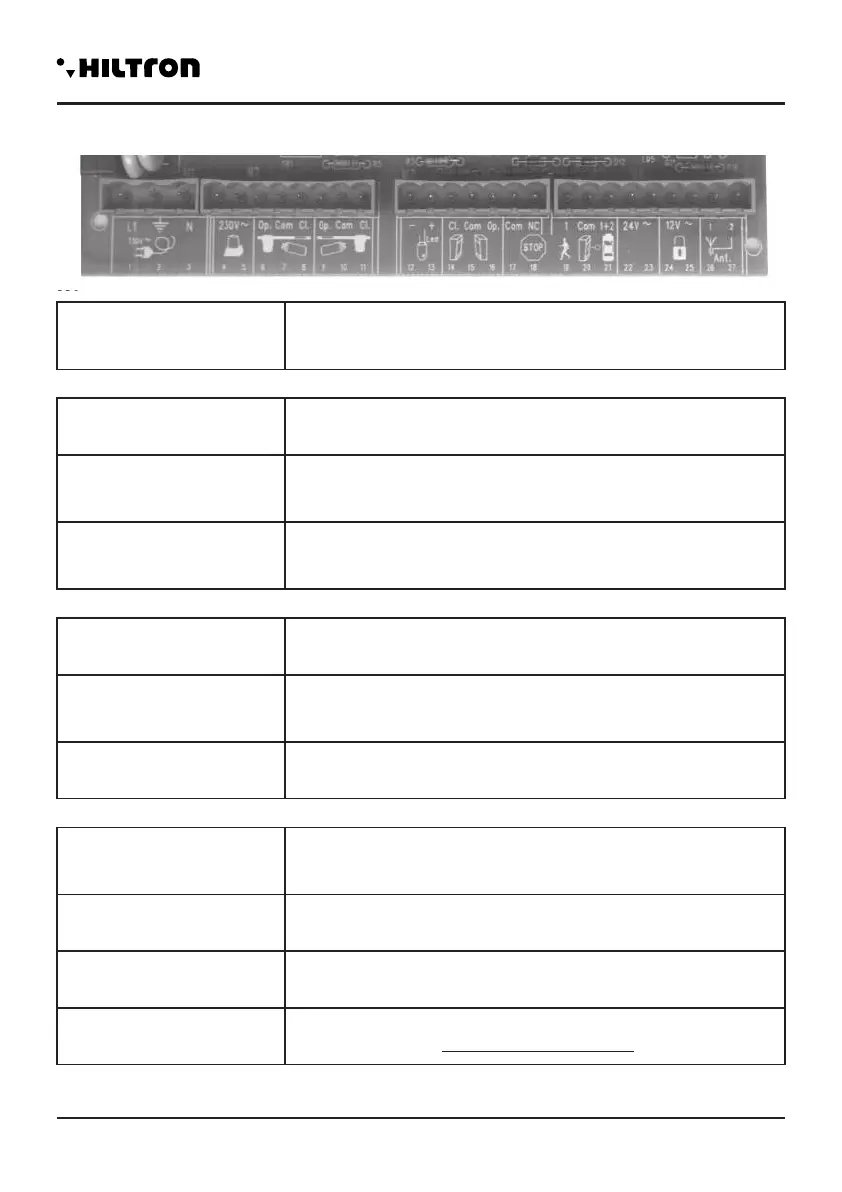

2.3 Descrizione della morsettiera
6 - apertura
7 - comune
8 - chiusura
MOTORIDUTTORE 1
230V~ 700W max
9 - apertura
10 - comune
11 - chiusura
MOTORIDUTTORE 2
230V~ 700W max
14 - chiusura
15 - comune
16 - apertura
17 - polo 1
18 - polo 2
COMANDO STOP
19 - parziale
20 - comune
21 - totale
COMANDI DI APERTURA
22 - polo 1
23 - polo 2
ALIMENTAZIONE SERVIZI
24V~
24 - polo 1
25 - polo 2
ELETTROSERRATURA
12V~
26 - polo 1(morsetto 1 BIRD)
27 - polo 2(morsetto 2 BIRD)
1 - Fase
2 - Terra
3 - Neutro
RETE DI ALIMENTAZIONE 230V~ ±10% 50Hz
4 - Polo 1
5 - Polo 2
LAMPEGGIATORE 230V~
12 - Catodo
13 - Anodo
LED STATO CANCELLO
CONTATTI FOTOCELLULE
ANTENNA "BIRD"
(Solo con DEC20 installato)
M1
M1 M2 M3 M4
M2
M3
M4
7
Installazione
PCM20 Centrale per automazione
FX55 (TX) Fotocellule trasmittenti di chiusura
FX55 (RX) Fotocellule riceventi di chiusura
LAMP / PULSAR Lampeggiatore 230V
BIRD Antenna con ricevitore VHF
Elettroserratura
PM4230 (SX) Motoriduttore sinistro (2)
PM4230 (DX) Motoriduttore destro (1*)
SC1 Selettore a chiave
FX55 (TX) Fotocellule trasmittenti di apertura
FX55 (RX) Fotocellule riceventi di chiusura
*Il motoriduttore 1 è quello dell’anta che apre per prima ed ha elettroserratura
