INFORMATIONS GÉNÉRALES
Cette télécommande est conçue pour contrôler séparément la vitesse
de votre ventilateur de plafond et la luminosité de la lumière.
● Le bouton du ventilateur contrôlera la vitesse du ventilateur. (1 - BAS,
2, 3, 4 - Élevé)
● Le bouton Light pour contrôler le variateur de lumière ou ON / OFF.
● L'indicateur rouge sur l'émetteur s'allume lorsque vous appuyez sur le
bouton.
REMARQUE: lors de l'installation de la télécommande,
assurez-vous que l'interrupteur d'éclairage est réglé sur
ON.

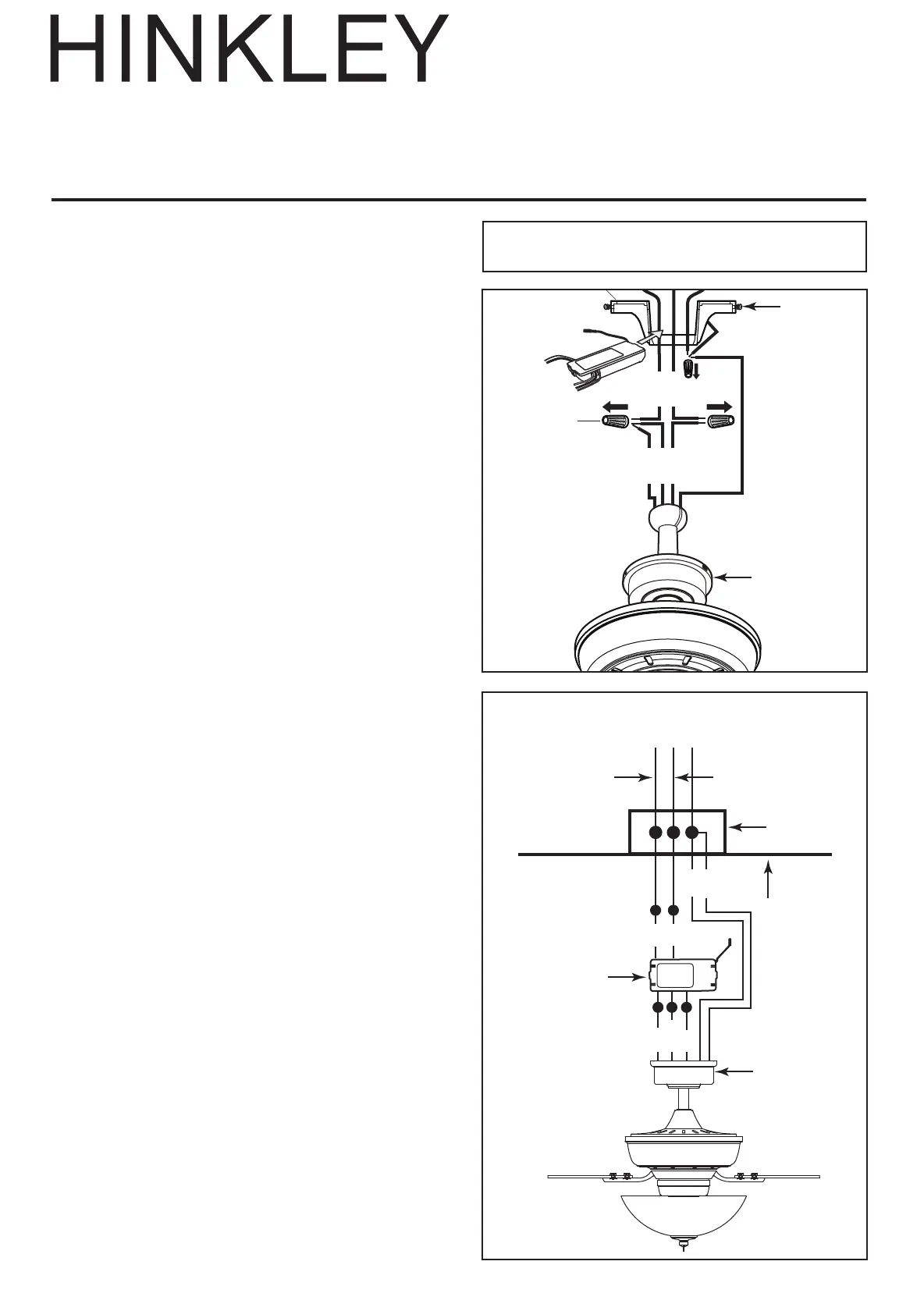

Fig. 1
Fig. 2
INSTRUCTIONS D'INSTALLATION ET DE
FONCTIONNEMENT
1. INSTALLATION DU RÉCEPTEUR DANS LE
VENTILATEUR DE PLAFOND
b. Effectuez les connexions des câbles du récepteur au plafond.
● Connectez un fil NOIR du récepteur au fil NOIR du plafond.
● Connectez un fil BLANC du récepteur au fil BLANC du plafond.
S'il y a des fils de différentes couleurs, faites installer cet
appareil par un électricien qualifié.
5. Poussez tous les fils connectés vers le haut dans la boîte de jonction.
6. Réinstallez la verrière sur le support de suspension.
7. Rétablissez l'alimentation électrique.
RECEVEUSE
Receveuse
Boîte de sortie
Plafond
BLEU
BLANC
BLANC
BLANC
NOIR
BLK
NOIR
SOL
SOL
SOL
Ventilateur
TÉLÉCOMMANDE DE VENTILATEUR ET DE
LUMIÈRE À 4 VITESSES AVEC INSTRUCTIONS
D'INSTALLATION DU RÉCEPTEUR
INTELLIGENT
Modèle: 980002
LISEZ ET CONSERVEZ CES INSTRUCTIONS
NOIR
Bleu
Blanc
Écrous de fil
Des vis
Canopée
NOIR
Blanc
Receveuse
Fourniture de maison
avec fil
Fil
d'alimentation
de la maison
A. Précautions de sécurité:
AVERTISSEMENT: HAUTE TENSION! L'alimentation
électrique domestique peut provoquer des blessures graves, voire
mortelles. Débranchez l'alimentation du ventilateur de plafond en
retirant le fusible ou en coupant l'alimentation au niv
eau du
disjoncteur.
B. Installation du récepteur dans le ventilateur:
1. Retirez l'auvent du ventilateur de plafond du support de
suspension. (Fig. 1)
2. Débranchez le câblage existant entre le ventilateur de plafond et
l'alimentation au niveau de la boîte de jonction électrique. (Fig. 1)
3. Posez le fil d'antenne noir sur le dessus du récepteur et placez le
récepteur dans le support de montage. (Fig. 1) 4. Effectuez les
connexions comme suit, à l'aide des serre-fils fournis: (Fig. 2)
u
ne. Effectuez les connexion
s de câbles entre le ventilateur et le
récepteur.
• Connectez un
fil NOIR du ventilateur au f
il NOIR du récepteur.
Connectez un
fil BLEU du ventilateur au fil BLEU du
récepteur.
• Connectez un fil BLANC du ventilateur au fil BLANC du
récepteur.
• Connectez un fil VERT du ventilateur au fil de terre (vert ou
cuivre nu) du plafond.
980002FBK-004: Gladiator 60" (900460)
980002FBK-004L: Gladiator Illuminated 60" (900460)
980002FBK-011: Lafayette 52"
(901152)
980002FBK-019:Tropic Air 52" (901952)
980002FBK-017L: Propel Illuminated 52" (901752)
Le contrôle n'est compatible qu'avec les ventilateurs Hinkley suivants
