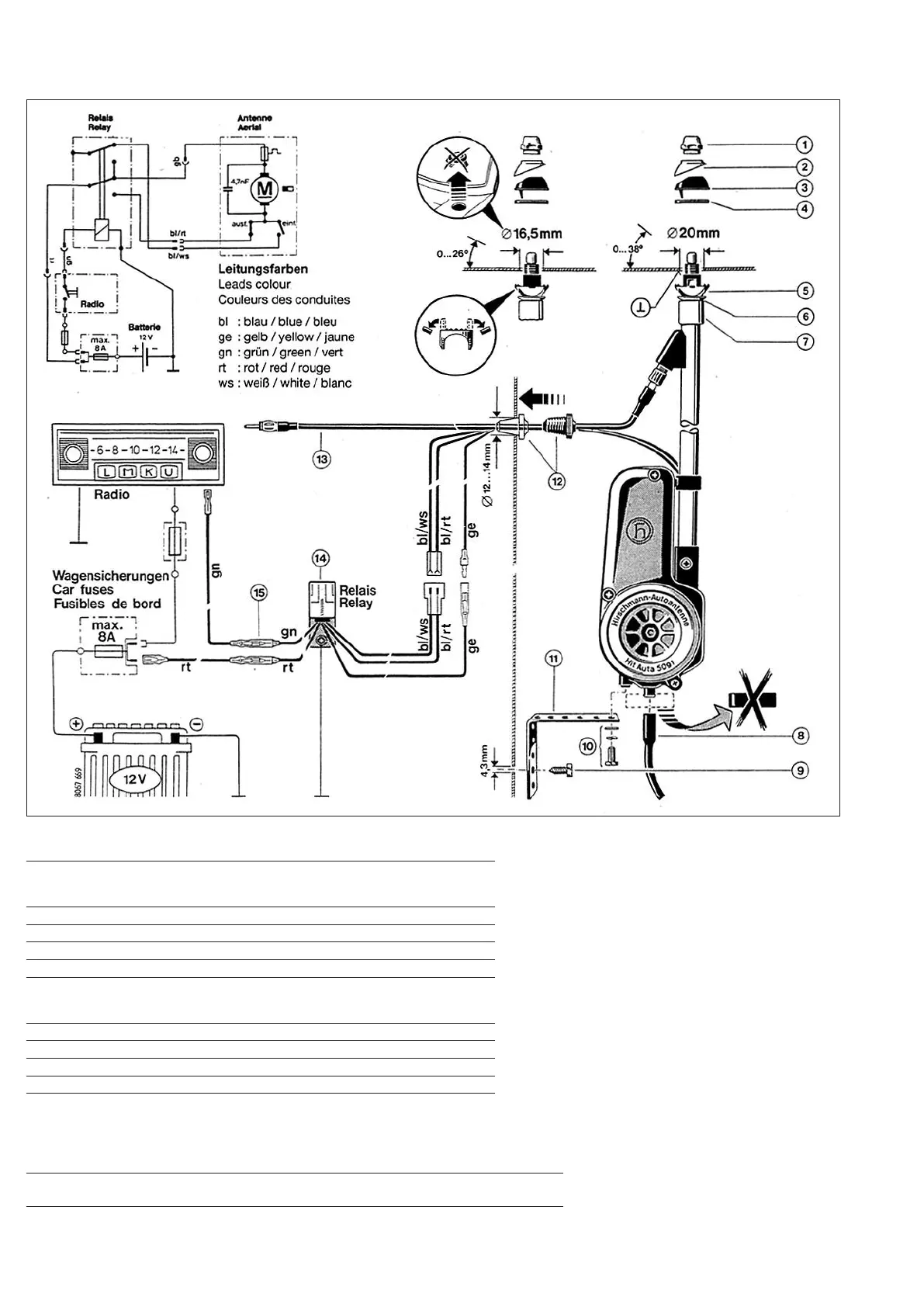

Schaltplan
Schematic diagram
Schéma de connexions
Einbauschema
Schematic for installation
Schéma de montage
Lieferumfang / Scope of delivery / Gamme de livraison
Pos. Bennenung
Nr. Type
No. Dénomination
1-6 Antennenkopf komplett / Antenna base compl. / Tête d'antenne complète
7 Distanzring / Spacer / L'anneau de distance
8 Schlauch / Drain tube / Tuyau
9 Blechschraube / Screw / Vis parker (B 6,3 x 16 DIN 7976)
10 Sechskantschraube / Screw / Vis à tête hexagonal (M 5 x 12 DIN 933)
Federring / Spring washer / Bague à ressort (B 5 DIN 127)
Scheibe / Lock washer / Disque (A 5,3 DIN 125)
11 Haltelasche / Bracket / Bride de fixation
12 Kabeltülle / Grommet / Passe-fil
13 Antennenkabel / Antenna cable / Câble d'antenne
14 Relais / Relay / Relais
Ersatzteleskope / Replacement masts / Télescope de rechange:
820 764-011 blank verchromt / chromium plated / chromée
821 362-011 schwarz verchromt / black chromium plated / chromée noire
