Hisense RB645N4BFE - Page 41

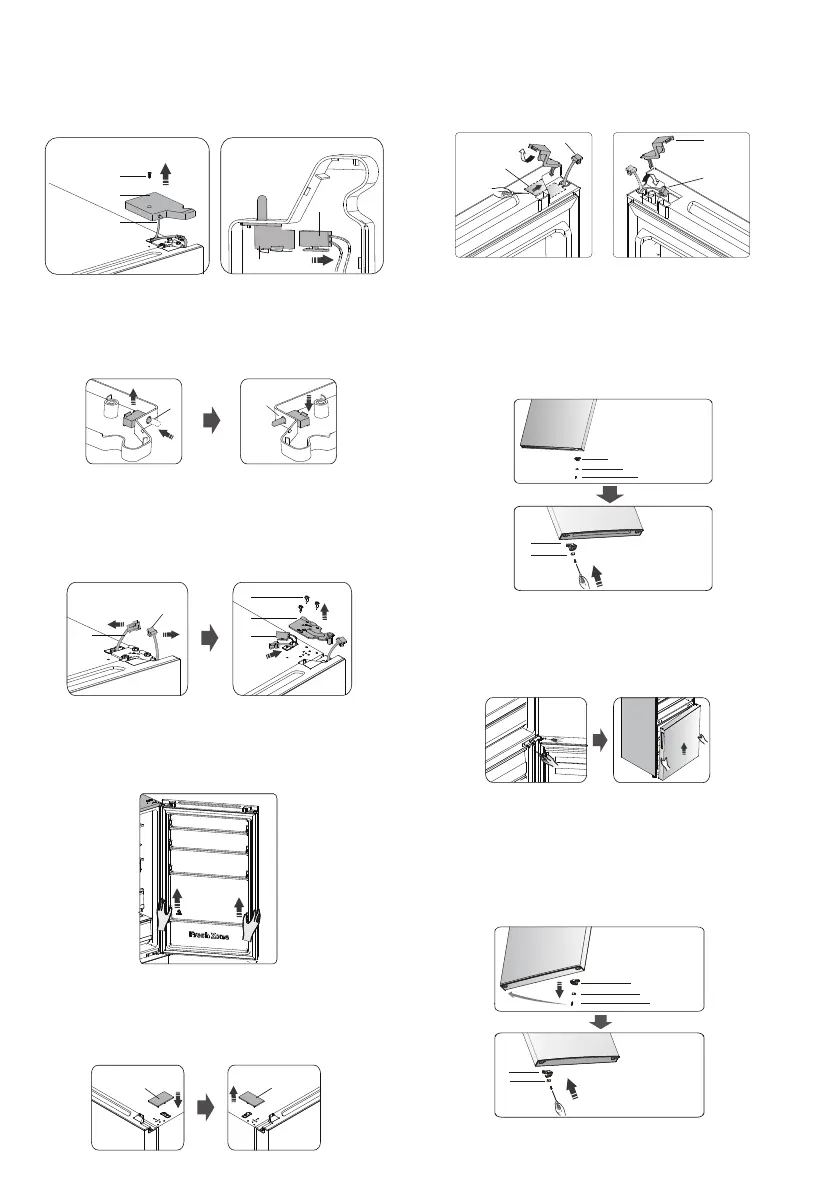

2. Hiqni vidën ①, më pas hiqni kapakun ②
nga ana e sipërme djathtas. Kini kujdes me
kabllon elektrike
③ më poshtë, sepse ajo
është ende e lidhur. Më pas shkëputeni
dhe hiqni kapakun ②.
3. Shtypni ndërprerësin e derës ④, më pas
hiqeni prej lart. Instaloni ndërprerësin ④
në kapak ⑤ (të ofruar në qesen plastike).
Vendoseni kapakun tjetër
② në qesen
plastike.
4. Çkyçni lidhësin ① dhe ②, pastaj
zhvidhosni vidat ③ me një drejtues prize
apo një çelës 8mm dhe hiqni menteshën
④. Pastaj vendosni lidhësin ① dhe ⑤ në
vrimë. Ju lutemi mbajeni derën me dorë
gjatë instalimit.
14
③
③
④
④
Kablloja elektrike
Ndërprerësi i
derës
6. Instaloni kapakun ① (që gjendet në
qesen plastike) në anën e sipërme
djathtas. Më pas hiqni kapakun ② nga
ana e sipërme e majtë e pajisjes dhe
vendoseni në qesen plastike.
5. Hiqni derën e sipërme nga mentesha e
mesme duke e ngritur me kujdes derën
drejt lart. Më pas vendoseni derën e
sipërme në një sipërfaqe të butë me
kapakun e sipërm lart.
④
⑤
Kapaku i menteshës
①
Kapaku i vrimës së
vidës-djathtas
②
Kapaku i vrimës
së vidës- majtas
①
①
②
②
③
Vidë vetë-mbyllëse
Kapaku i menteshës së
sipërme
①
②
③
④
⑤
8. Çlironi vidën ③ dhe hiqni pjesën ② dhe
pjesën ①, Instaloni zëvendësimin e ndaluesit
të derës -majtas
④ dhe ndalesën e bllokut-
majtas ⑤ (që gjendet në qesen plastike) në
anën e majtë me vidë
③. Mbani pjesën ①
dhe pjesën ② me pajisjen për referencë në
të ardhmen.
7. Hiqni kapakun ① nga ana e sipërme e
majtë e derës së sipërme dhe nxirreni
kabllon ②. Hiqni kapakun ③ nga ana e
djathtë dhe vendosni kabllon
④ brenda,
riinstaloni kapakun ① dhe ③.
9. Përdorni çelësin Allen (që gjendet në
qesen plastike) dhe një kaçavidë në formë
kryqi për të liruar vidat dhe për të hequr
menteshën e mesme djathtas. Pastaj hiqni
derën e poshtme.
⑤
⑤
10. Vendoseni derën e poshtme në një
sipërfaqe të lëmuar me panelin e saj lart.
Çlironi vidën ③ dhe hiqni pjesën ②
dhe
pjesën ①, Instaloni zëvendësimin e ndaluesit
të derës -majtas ④ dhe ndalesën e bllokut-
majtas ⑤ (që gjendet në qesen plastike) në
anën e majtë me vidë ③.
①
②
③
①
Ndalues i derës
Ndalesë blloku
Vidë vetë-mbyllëse
②
③
④
Ndalues i derës-
majtas
Ndalesë blloku-
majtas
④
①
②
④
③
⑤
④
Ndalues i derës-
majtas
Ndalesë blloku-
majtas
⑤
④
②
③
①
②
Ndalues i derës
Ndalesë blloku
Vidë vetë-mbyllëse
③
①
së sipërme-
majtas
