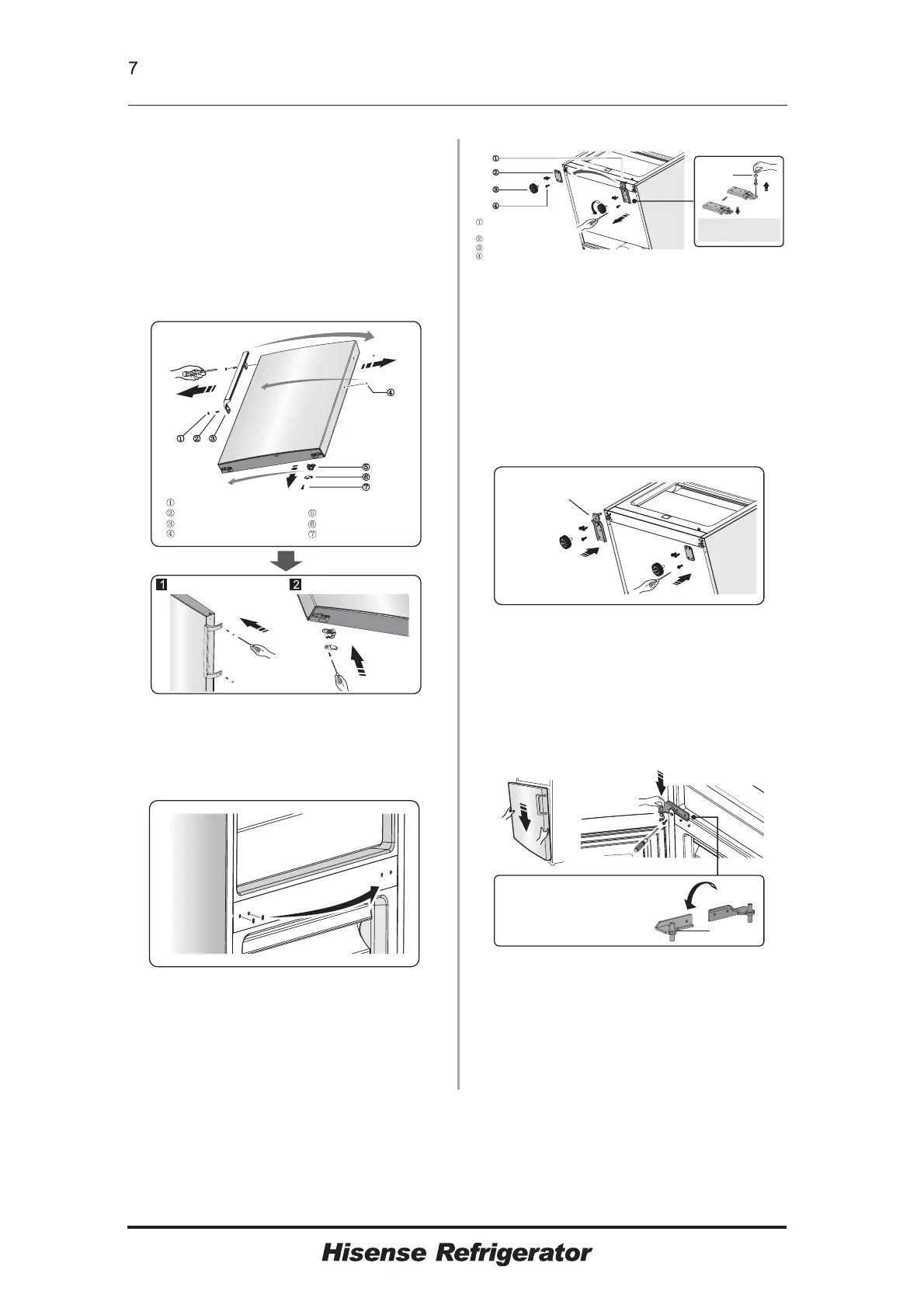

7.
Legen Sie die untere Tür auf eine weiche
Oberfläche, mit der Vorderseite nach oben.
Bringen Sie den Griff gemäß Schritt 5 an der
rechten Seite an. Lösen Sie die Schrauben
i,
entfernen Sie die Bauteile
h
und
g
. Drehen
Sie das Bauteil
g
um 180° und montieren Sie
anschließend die Bauteile g und h mithilfe
der Schrauben i an der entsprechenden
Stelle auf der linken Seite.
10. Schrauben Sie das untere Scharnier
ab, stecken Sie es in das nächste Loch,
schrauben Sie es anschließend fest und
bringen Sie die Unterlegscheibe an.
11.
Wiederholen Sie Schritt 9, bringen Sie das
Bauteil c links und das Bauteil d rechts an und
befestigen Sie diese anschließend mit den
Schrauben f. Bringen Sie zuletzt das
Bauteil e an.
12. Verschieben Sie die untere Tür und
richten Sie ihre Position am unteren Loch
und an der oberen Scharnierachse aus.
Drehen Sie das mittlere Scharnier um 180°,
bringen Sie die Unterlegscheibe auf der
Achse an der Oberseite an, richten Sie das
mittlere Scharnier aus und befestigen Sie es.
13.
Schrauben Sie die obere Scharnierachse
ab, drehen Sie das obere Scharnier um
und befestigen Sie die Achse daran.
Bringen Sie das Scharnier anschließend
an der entsprechenden Seite an.
8.
Bringen Sie die Schraubenlochabdeckungen
der linken Seite der mittleren Abdeckung
an der rechten Seite an (wie aus der
nachfolgenden Abbildung ersichtlich).
9. Legen Sie den Kühlschrank flach hin,
entfernen Sie das Bauteil e und lösen Sie
anschließend die Schrauben f. Entfernen
Sie die Bauteile d und c.
Unteres Scharnierbauteil
(rechts)
Vorderfußblende
Einstellbarer Fuß
Selbstklebende Schrauben
Unteres Scharnierbauteil
(links)
Hinweis: Die Unterlegscheibe
klebt möglicherweise an der
unteren Tür fest.
Unterlegscheibe
Unterlegscheibe
Hinweis: Die Unterlegscheibe
klebt möglicherweise an der
unteren Tür fest.
Griffabdeckungen
Spezielle, selbstklebende Schrauben
Türhalterung
Griff Arretierblock
Schraublochabdeckungen
Selbstklebende Schrauben
