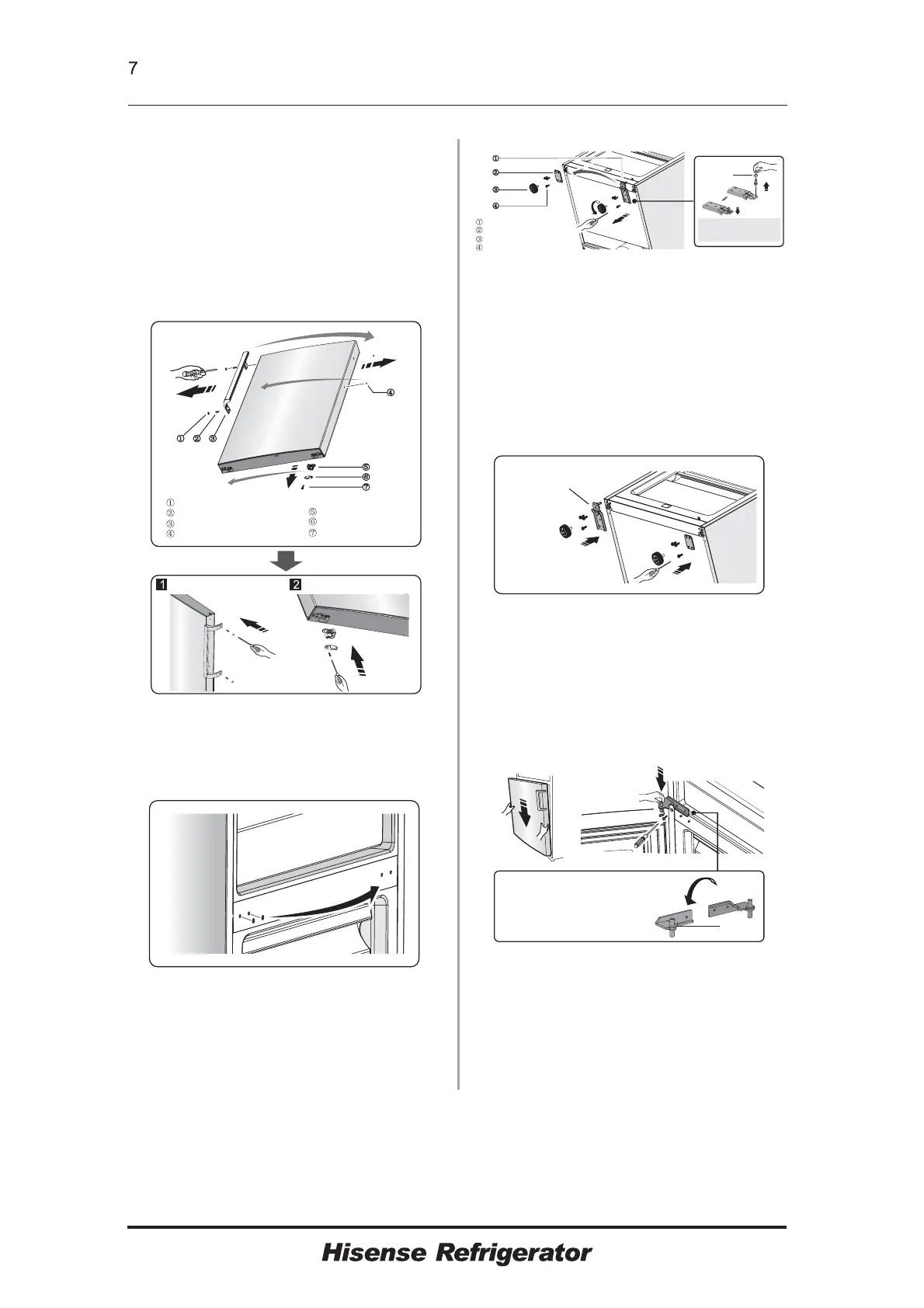

7. Porre la porta inferiore su una superficie
piana con il suo pannello rivolto verso l'alto.
Cambiare la maniglia sul lato destro,
secondo il passo 5. Allentare le vitii,
staccare la parteh e la parteg. Ruotare la
parteg di 180° e quindi installare la parte
g e la parteh nella posizione
corrispondente sul lato sinistro con le vitii.
10. Svitare la cerniera inferiore, sostituirla al
foro più vicino, e quindi avvitare e montare
la rondella.
11. Rimontare come al passo 9, sostituire
la parteca sinistra e la parted a destra e
quindi fissare con vitif. Infine installare la
partee.
12. Spostare la porta inferiore e regolare la
sua posizione per allineare il foro inferiore e
l'asse della cerniera superiore. Ruotare la
cerniera centrale di 180°, sostituire la
rondella sull'asse al lato superiore, regolare
la cerniera centrale alla posizione
appropriata e installarla.
13. Svitare l'asse della cerniera superiore,
girare la cerniera superiore e fissare l'asse
su di esso. Quindi porla sul lato da usare.
8. Sostituire le coperture foro vite sulla
piastra del coperchio centrale da sinistra a
destra (come mostrato nella figura
seguente).
9. Porre il frigorifero di piatto, rimuovere la
partee e quindi allentare le vitif.
Rimuovere la parte d e la partec.
Coperchi maniglia
Viti autofilettanti speciali Supporto porta
Maniglia Blocco di arresto
Coperture foro vite Viti autofilettanti
Parte cerniera inferiore (destra)
Piastra fissa base anteriore
Parte piedini inferiori regolabili
Viti autofilettanti
Parte cerniera inferiore
(sinistra)
Nota: la rondella può
conficcarsi nella porta
inferiore
Rondella
Rondella
Nota: la rondella può
conficcarsi nella porta inferiore.
