PRINTED CIRCUIT BOARDS

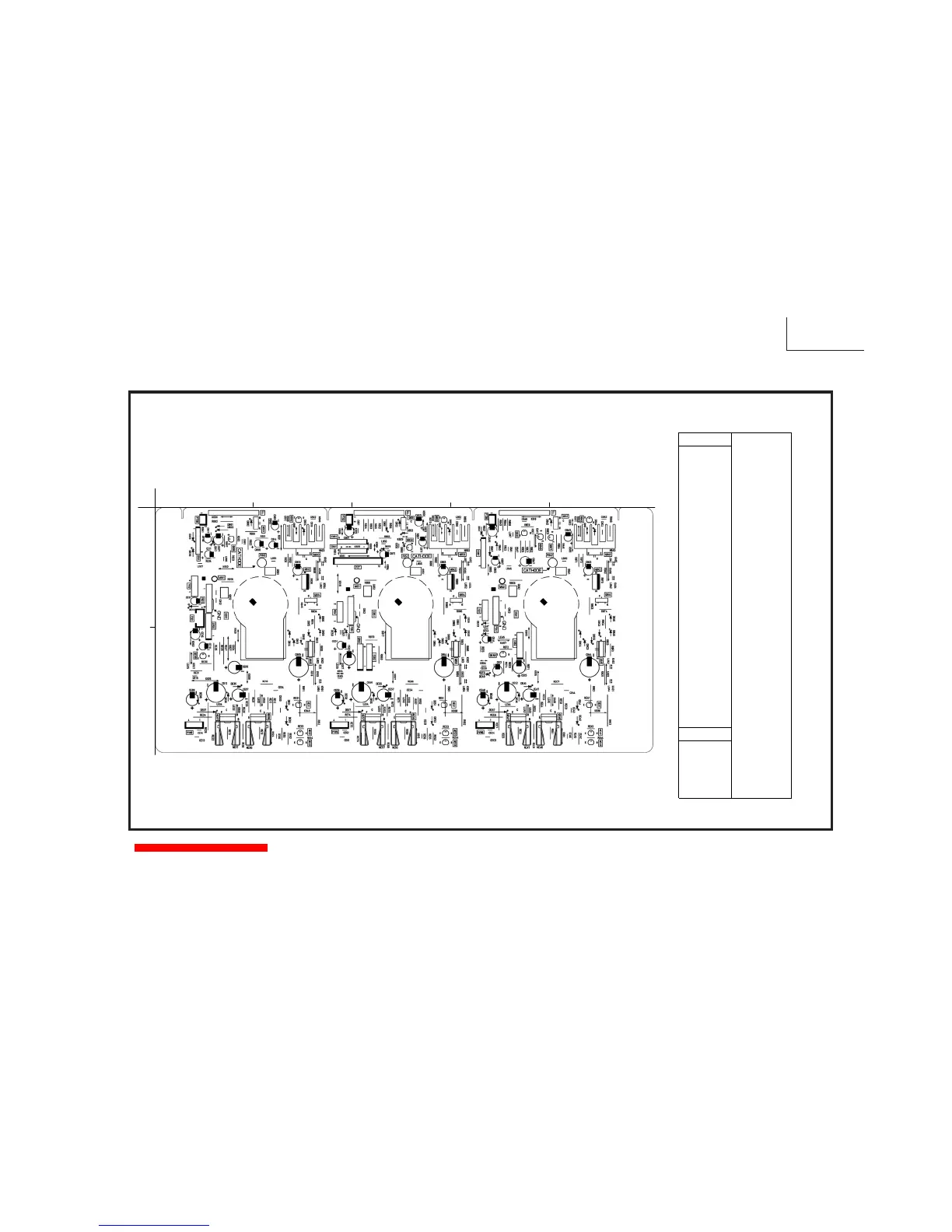

DP65 CPT PWB (Component side)
SEMICONDUCTOR LOCATION
(Component side )
D814 B-2
Q801 A-2 D815 A-2
Q802 A-2 D816 B-2
Q803 A-2 D817 A-1
Q804 A-2 D851 A-3
Q805 B-2 D852 A-3
Q806 A-1 D853 A-3
Q812 A-2 D854 A-3
Q851 A-3 D856 A-4
Q852 A-3 D858 B-4
Q853 A-3 D859 A-3
Q854 A-4 D860 A-3
Q855 B-4 D863 B-3
Q856 A-3 D864 B-3
Q862 A-3 D865 A-3
Q8A1 A-5 D866 B-3
Q8A2 A-5 D8A1 A-4
Q8A3 A-5 D8A2 A-4
Q8A4 A-5 D8A3 A-4
Q8A5 B-5 D8A4 A-5
Q8A6 A-4 D8A5 B-5
Q8A7 A-4 D8A6 A-5
Q8A8 A-4 D8A7 A-4
Q8C2 A-5 D8C3 B-5
QE01 B-2 D8C4 B-5
QE02 B-2 D8C5 A-5
QE03 B-2 D8C6 B-5
QE06 B-2 DE01 B-2
QE07 B-1 DE02 B-2
QE08 B-1 DE05 B-1
QE51 B-3 DE06 B-1
QE52 B-3 DE07 B-1
QE53 B-3 DE08 B-1
QE56
B-3
DE09 A-1
QE57 B-3 DE10 A-1
QEA1 B-5 DE51 B-3
QEA2 B-5 DE52 B-3
QEA3 B-5 DE55 B-3
QEA6 B-4 DE56 B-3
QEA7 B-4 DE57 B-2
QEA8 B-4 DE58 B-2
DE59 B-2
DE60 B-2
DEA1 B-5
D801 A-1 DEA2 B-5
D802 A-1 DEA5 B-4
D803 A-1 DEA6 B-4
D804 A-2 DEA7 B-4
D806 A-2 DEA8 B-4
D808 B-2 DEA9 B-4
D809 A-1 DEC0 B-4
D813 B-2 DEC9 A-4
DIODE
TRANSISTOR
DP65
152
A
B
1 2 3 4 5
