Hitachi C 12LDH Instruction Manual

46
Français

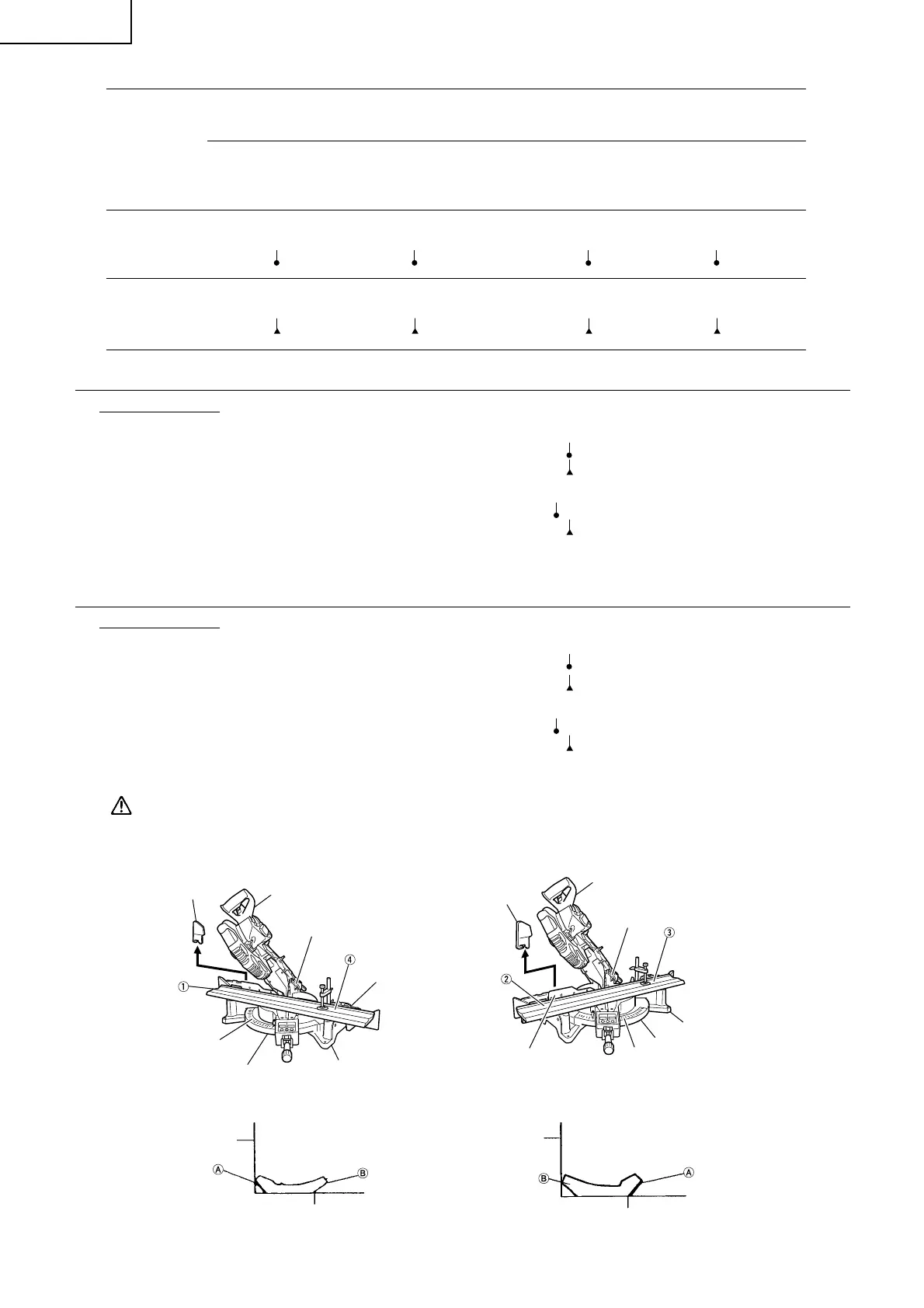

(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 32 (voir Fig. 33 ; incliner la tête
vers la gauche) :
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35.3° (repère )
* Pour des corniches complexes de type 38° : 31.6° (repère )
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère )
* Pour des corniches complexes de type 38° : 33.9° (repère )
3 Disposer la corniche complexe de façon que la surface inférieure (A sur la Fig. 31) touche la garde
comme indiqué à la Fig. 35.
(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 32 (voir Fig. 34 ; incliner la tête
vers la gauche) :
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35.3° (repère )
* Pour des corniches complexes de type 38° : 31.6° (repère )
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère )
* Pour des corniches complexes de type 38° : 33.9° (repère )
3 Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 31) touche la garde
comme indiqué à la Fig. 36.
ATTENTION: Retirer la garde secondaire (C) au préalable lors d’une coupe oblique à gauche.
(Fig. 33 et 34.)
Echelle d’angle
de biseau
Garde
secondaire
(C)
Echelle d’angle
d’onglet
Tête
Plaque tournante
Socle
Garde (A)
Tête
Echelle d’angle
de biseau
Garde
secondaire
(C)
Socle
Garde (B)
Plaque tournante
Echelle d’angle
d’onglet
Fig. 33 Fig. 34
Garde
Table du socle
Garde
Table du socle
Fig. 35 Fig. 36
Pour découper une corniche complexe
aux positions 1 et 4 de la Fig. 32
Pour découper une corniche complexe
aux positions 2 et 3 de la Fig. 32
Réglage
d’angle
d’onglet
35.3° vers la
droite
(repère )
31.6° vers la
droite
(repère )
Réglage
d’angle
d’onglet
35.3° vers la
gauche
(repère )
31.6° vers la
gauche
(repère )
Réglage
d’angle
de biseau
30° vers la
gauche
(repère )
33.9° vers la
gauche
(repère )
Réglage
d’angle de
biseau
30° vers la
gauche
(repère )
33.9° vers la
gauche
(repère )
Type de
corniche
complexe
Type 45°
Type 38°
