Hitachi C 12LDH Instruction Manual

72
Español

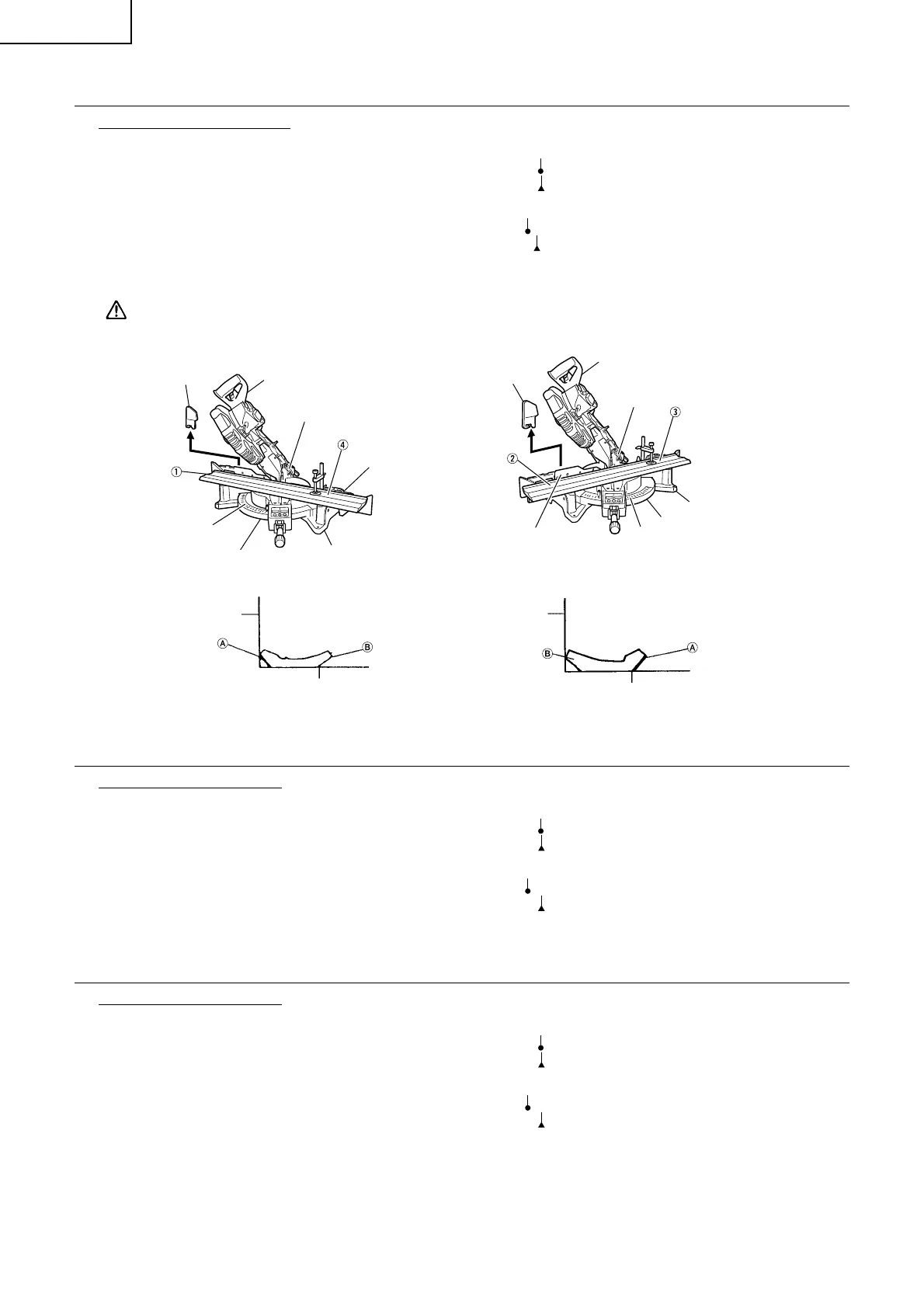

(2) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 32 (consulte la Fig. 34, incline la
cabeza hacia la izquierda):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 35.3° (marca )
* Para molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 30° (marca )
* Para molduras en vértice de tipo de 38°: 33.9°(marca )
3 Coloque la moldura en el vértice de forma que la superficie superior (B de la Fig. 31) entre en
contacto con la escuadra de guía como se indica en la Fig. 36.
PRECAUCIÓN: Retire la escuadra de guía secundaria (C) antes de cortar en diagonal a la
izquierda. (Fig. 33 y 34)
Escala de ángulos
de corte en bisel
Escala de ángulos
de ingletes
Cabezal
Mesa giratoria
Base
Escuadra
de guía (A)
Escuadra de guía
secundaria (C)
Base
Cabezal
Escala de ángulos
de corte en bisel
Escuadra de guía
secundaria (B)
Mesa giratoria
Escala de ángulos
de corte de ingletes
Escuadra de guía (B)
Fig. 33 Fig. 34
Escuadra
de guía
Mesa de la base
Escuadra
de guía
Mesa de la base
Fig. 35 Fig. 36
(1) Ajuste para cortar molduras en vértice a los posiciones 1 y 4 de la Fig. 32 (consulte la Fig. 37, incline la
cabeza hacia la derecha):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 35.3° (marca )
* Para molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 30° (marca )
* Para molduras en vértice de tipo de 38°: 33.9° (marca )
3 Coloque la moldura en el vértice de forma que la superficie superior (B de la Fig. 31) entre en
contacto con la escuadra de guía como se indica en la Fig. 39.
(2) Ajuste para cortar molduras en vértice a los posiciones 2 y 3 de la Fig. 32 (consulte la Fig. 38, incline la
cabeza hacia la derecha):
1 Gire la mesa giratoria hacia la derecha y ajuste el ángulo de ingletes de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 35.3° (marca )
* Para molduras en vértice de tipo de 38°: 31.6° (marca )
2 Incline la cabeza hacia la izquierda y ajuste el ángulo de corte en bisel de la forma siguiente:
* Para molduras en vértice de tipo de 45°: 30° (marca )
* Para molduras en vértice de tipo de 38°: 33.9° (marca )
3 Coloque la moldura en el vértice de forma que la superficie superior (A de la Fig. 31) entre en
contacto con la escuadra de guía como se indica en la Fig. 40.
