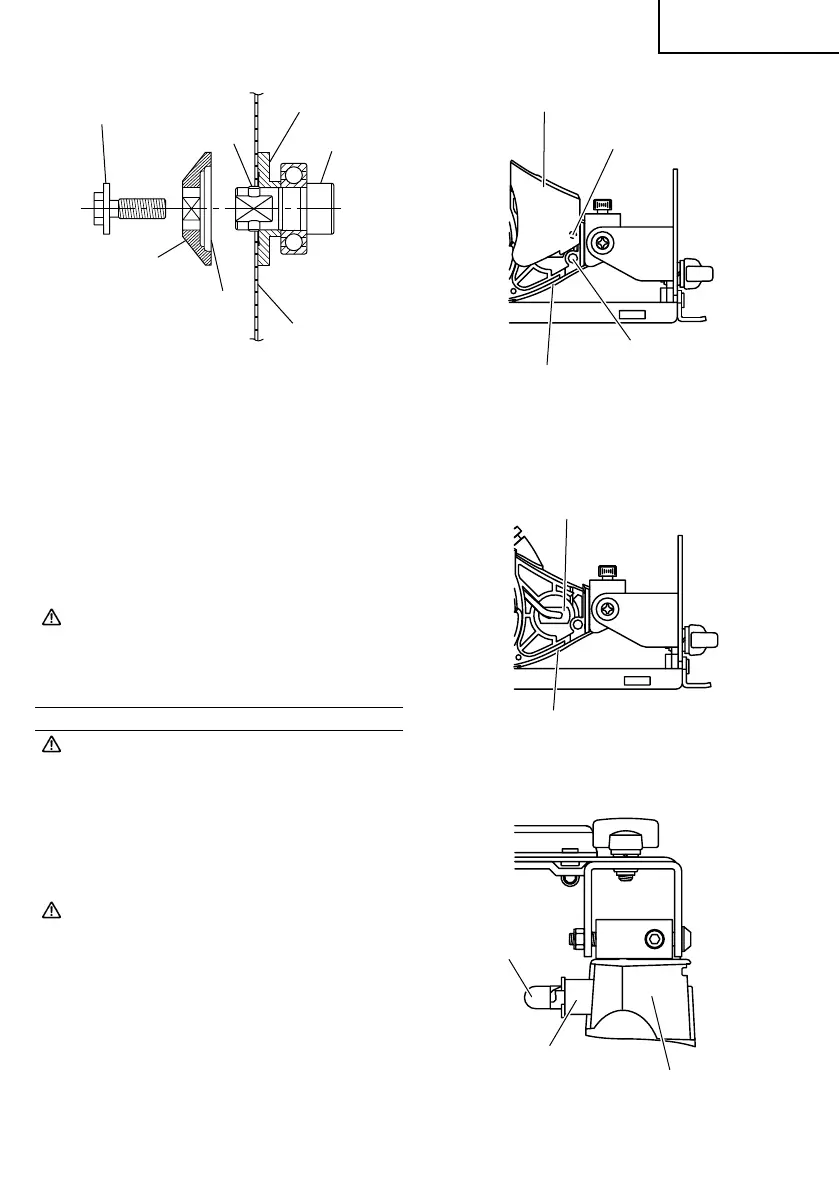

Fig. 18
NOTA:
䡬
Limpie perfectamente el serrín, etc., que se haya
acumulado en el eje, los pernos, y las arandelas.
䡬
Para asegurar el sentido apropiado de giro de la
hoja de sierra, el sentido de la flecha de dicha hoja
deberá coincidir con el de la cubierta de la sierra.
䡬
Con los dedos, apriete el perno de la izquierda al
tiempo que retiene la hoja de la sierra lo máximo
posible. A continuación, baje la palanca de bloqueo,
fije el husillo y apriete bien el perno izquierdo.
PRECAUCIÓN:
Después de haber fijado la hoja de sierra, confirme
si la palanca de bloqueo ha quedado firmemente
asegurada en la posición descrita.
FORMA DE CAMBIAR LA LÁMPARA
ADVERTENCIA:
䢇
Antes de reemplazar la lámpara, cerciórese de
extraer la batería del cuerpo principal.
䢇
Inmediatamente después de haber apagado la
lámpara, ésta seguirá caliente. Cerciórese de que
la lámpara esté completamente fría antes de
reemplazarla, ya que de lo contrario podría sufrir
quemaduras.
PRECAUCIÓN:
Cuando reemplace la lámpara, compruebe la
forma de su casquillo así como las características
de la misma (12 V, 5 W), y móntela correctamente.
De lo contrario, la lámpara podría desprender y/o
recalentarse.
1. Extracción de la lámpara
(1) Extraiga la parte convexa de la cubierta de la
lámpara de la parte cóncava de la carcasa, y
después tire de la cubierta de la lámpara en el
sentido indicado por la flecha, como se muestra
en la Fig. 19.
Fig. 19 <Vista lateral>
(2) Presione la parte posterior del casquillo y extraiga
juntos éste y la lámpara de la carcasa (Fig. 20).
Fig. 20
(3) Extraiga la lámpara del casquillo (Fig. 21).
Fig. 21 <Vista superior>
Perno
izquierdo
Anillo
Arandela (B2)
Arandela (A1)
Parte cóncava
Eje
Hoja de sierra
Cubierta de la lámpara
Convex
Parte cóncava
Carcasa
Carcasa
Parte posterior del casquillo
Carcasa
Lámpara
Casquillo
