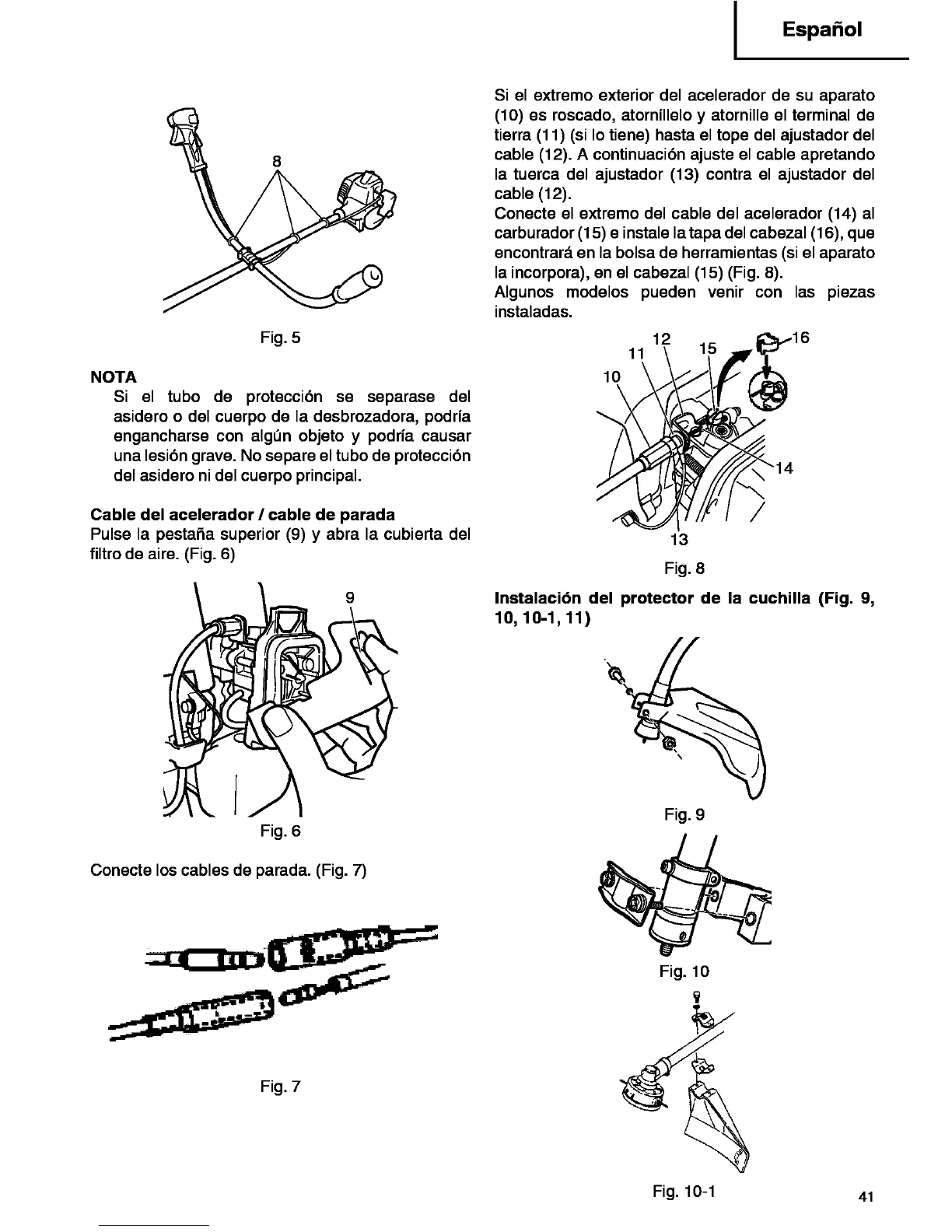

Hitachi CG22EAB - Page 41

Fig.5
NOTA
Si el tubo de proteccibn se separase del
asidero o del cuerpo de la desbrozadora, podria
engancharse con algL_nobjeto y podria causar
una lesibn grave. No separe el tubo de proteccibn
del asidero ni del cuerpo principal.
Cable del acelerador / cable de parada
Pulse la pestafia superior (9) y abra la cubierta del
filtro de aire. (Fig. 6)
Fig. 6
Conecte los cables de parada. (Fig. 7)
I Espafiol
Si el extremo exterior del acelerador de su aparato
(10) es roscado, atornillelo y atornille el terminal de
tierra (11) (si Io tiene) hasta el tope del ajustador del
cable (12). A continuacibn ajuste el cable apretando
la tuerca del ajustador (13) contra el ajustador del
cable (12).
Conecte el extremo del cable del acelerador (14) al
carburador (15) e instale la tapa del cabezal (16), que
encontrara en labolsa de herramientas (si el aparato
la incorpora), en el cabezal (15) (Fig. 8).
Algunos modelos pueden venir con las piezas
instaladas.
13
Fig. 8
Instalaci6n del protector de la cuchilla (Fig. 9,
10, 10-1, 11)
Fig. 9
Fig. 7
Fig. 10
Fig. 10-1
41
