EspaSol 1

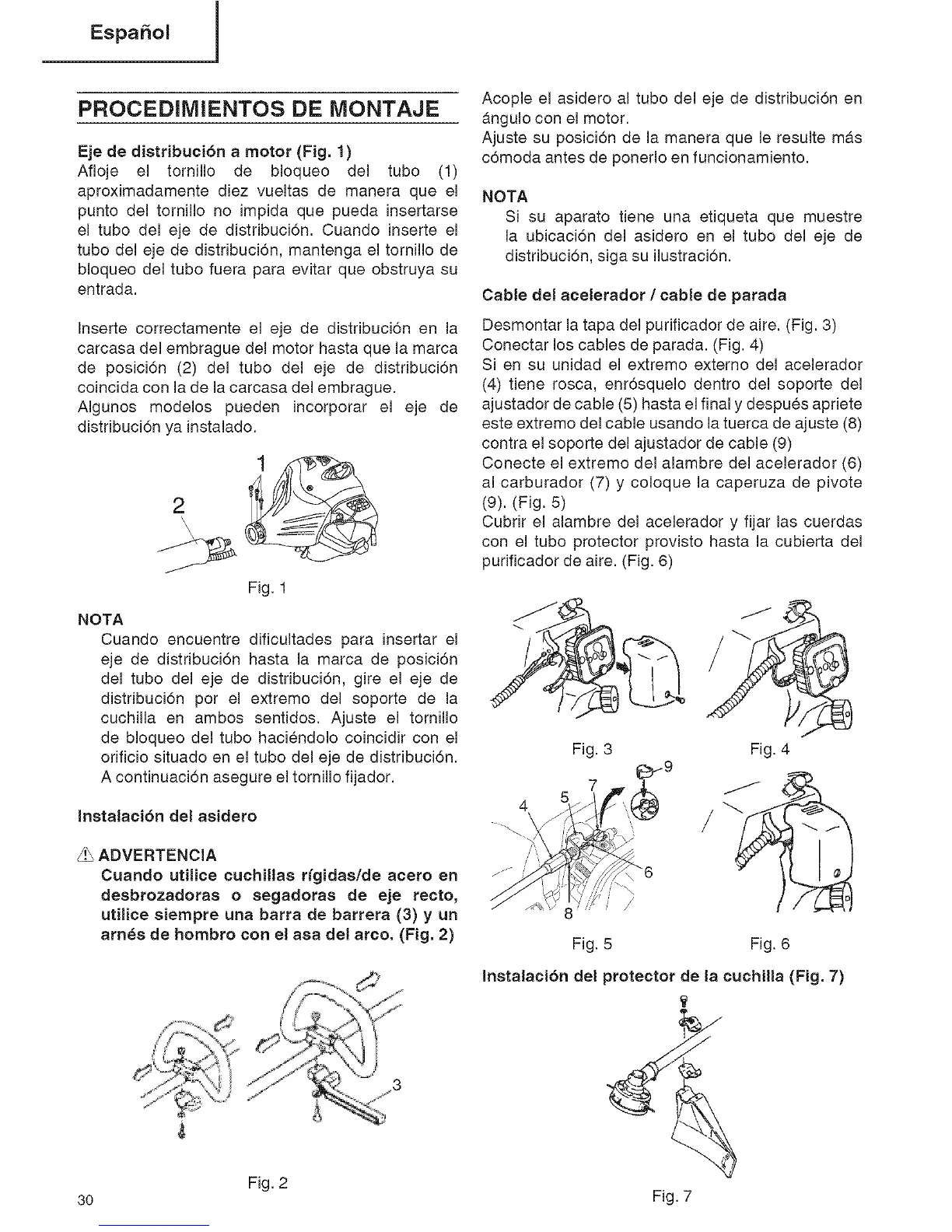

PROCEDIMIENTOS DE MONTAJE
Eje de distribuci6n a motor (Fig. 1)
Afioje el tornillo de bloqueo del tubo (1)
aproximadamente diez vueltas de manera que el
punto del tornillo no impida que pueda insertarse
el tubo del eje de distribuci6n. Cuando inserte el
tubo del eje de distribuci6n, mantenga el tornillo de
bloqueo del tubo fuera para evitar que obstruya su
entrada.
Inserte correctamente el eje de distribuci6n en la
carcasa del embrague del motor hasta que la marca
de posici6n (2) del tubo del eje de distribuci6n
coincida con la de la carcasa del embrague.
AIgunos modelos pueden incorporar el eje de
distribuci6n ya instalado.
2
Fig. 1
NOTA
Cuando encuentre dificultades para insertar el
eje de distribuci6n hasta la marca de posici6n
del tubo del eje de distribuci6n, gire el eje de
distribuci6n por el extremo del soporte de la
cuchilla en ambos sentidos. Ajuste el tornillo
de bloqueo del tubo haciendolo coincidir con el
orificio situado en el tubo del eje de distribuci6n.
A continuaci6n asegure el tornillo fijador.
Instalaci6n del asidero
_:_ADVERTENCIA
Cuando utilice cuchillas rigidas/de acero en
desbrozadoras o segadoras de eje recto,
utilice siempre una barra de barrera (3) y un
arabs de hombro con el asa del arco. (Fig. 2)
3O
,u d;:_:.,,N
Fig. 2
Acople el asidero al tubo del eje de distribuci6n en
&ngulo con el motor.
Ajuste su posici6n de la manera que le resulte m&s
c6moda antes de ponerlo en funcionamiento.
NOTA
Si su aparato tiene una etiqueta que muestre
la ubicaci6n del asidero en el tubo del eje de
distribuci6n, siga su ilustraci6n.
Cable del acelerador / cable de parada
Desmontar la tapa del purificador de aire. (Fig. 3)
Conectar los cables de parada. (Fig. 4)
Si en su unidad el extremo externo del acelerador
(4) tiene rosca, enr6squelo dentro del soporte del
ajustador de cable (5) hasta el final y despues apriete
este extremo del cable usando la tuerca de ajuste (8)
contra el soporte del ajustador de cable (9)
Conecte el extremo del alambre del acelerador (6)
al carburador (7) y coloque la caperuza de pivote
(9). (Fig. 5)
Cubrir el alambre del acelerador y fijar las cuerdas
con el tubo protector provisto hasta la cubierta del
purificador de aire. (Fig. 6)
Fig. 3 Fig. 4
Fig. 5 Fig. 6
Instalaci6n del protector de la cuchilla (Fig. 7)
Fig. 7
