11

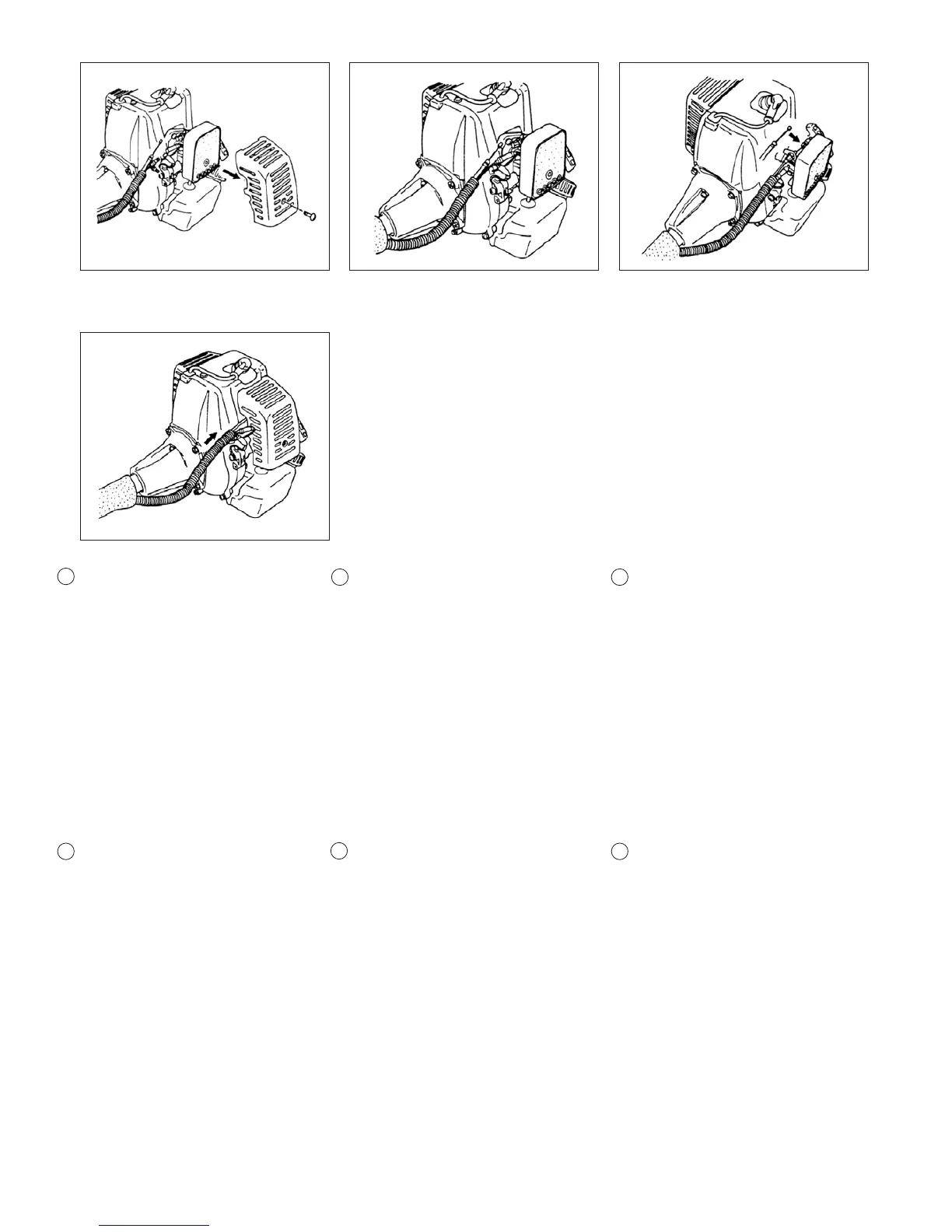

Fig. 1-4 Fig. 1-5
Câble de marche-arrêt / câble de commande
des gaz
Retirer le couvercle du filtre à air. (Fig. 1-4)
Relier les fils de marche-arrêt. (Fig. 1-5)
Connecter le câble de commande des gaz au
carburateur. (Fig. 1-6)
Couvrir ensemble le câble de commande des
gaz et les fils de marche-arrêt avec le tube de
protection fourni jusqu'au niveau du couvercle
du filtre à air. (Fig. 1-7)
Filo del gas / Cavo di arresto
Rimuovete il coperchio del filtro dell'aria. (Fig. 1-4)
Collegare i cavi di arresto. (Fig. 1-5)
Collegare l'estremitá del filo dell'acceleratore al
carburatore. (Fig. 1-6)
Coprire il filo dell'acceleratore e fermare i cavi
insieme con il tubo di protezione in dotazione
fino al coperchio del filtro dell'aria. (Fig. 1-7)
Gaszug / Stopkabel
Den Luftfilterdeckel abnehmen. (Fig. 1-4)
Die Stopp-Kabel anschließen. (Fig. 1-5) Gaszug
und Vergaser miteinander verbinden. (Fig. 1-6)
Den mitgelieferten Schutzschlauch über Gaszug
und Stopp-Leitungen bis zum Luftfilterdeckel
ziehen. (Fig. 1-7)
Cordón de parada / alambre del acelerador
Desmontar la tapa del purificador de aire.
(Fig. 1-4)
Conectarlos cables deparada. (Fig. 1-5)
Conectar el extremo del cable del acelerador
al carburador. (Fig. 1-6)
Cubrir el alambre del acelerador y fijar las
cuerdas con el tubo protector provisto hasta la
cubierta del purificador de aire. (Fig. 1-7)
Gasspjallets lending / kortslutningskablar
Tag bort kåpan från luftrenaren. (Fig. 1-4)
Anslut kortslutningskablarna. (Fig. 1-5)
Koppla gasregleringsledningen till förgasaren.
(Fig. 1-6)
Linda ihop gasspjällets ledning och kortslut-
ningskablarna upp till luftrenarens hölje med
hjälp av det medföljande skyddsröret. (Fig.1-7)
It
Ge
Sp
Sw
En
Throttle wire / stop cord
Remove air cleaner cover. (Fig. 1-4) Connect
stop cords. (Fig. 1-5)
Connect throttle wire end to carburetor. (Fig.1-6)
Cover throttle wire and stop cords together with
protective tube provided up to air cleaner cover.
(Fig. 1-7)
Fr
Fig. 1-6
Fig. 1-7
