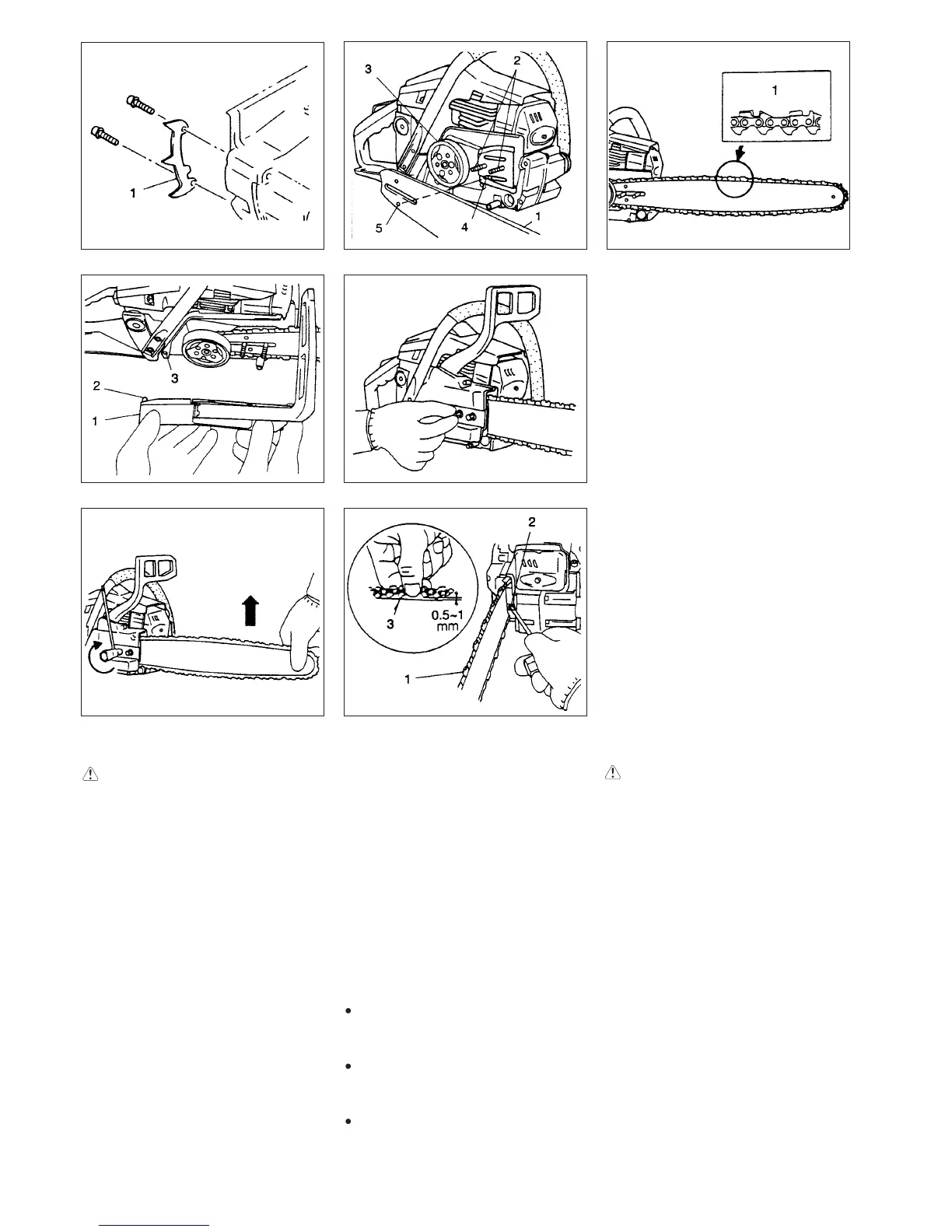

3. Montering
Fig.1-0 Fig.1-2Fig.1-1
Fig.1-3 Fig.1-3B
Fig.1-4 Fig.1-5
ADVARSEL!
5. Hold opp enden av sverdet og stram kjedet
(1) ved å skru kjedestrammeskruen (2) med
klokken. For å kontrollere strammingen løftes
kjedet på midten og det skal bli en klaring på
0,5-1,0 mm mellom sverdet og drivlenken (3).
FORSIKTIG!
RIKTIG KJEDESTRAMMING ER MEGET
VIKTIG! (Fig.1-4, 5)
6. Løft opp sverdenden og skru fast sverdets
låsemuttere med kombinøkkelen. (Fig. 1-4)
7. Et nytt kjedet vil strekke seg, juster kjedet
etter noen få kutt og pass nøye på
strammingen i den første halve timen.
MERK!
Kontroller kjedestrammingen ofte for å oppnå
maksimal styrke og varighet.
FORSIKTIG!
Hvis kjedet er strammet for stramt vil kjedet
og sverdet raskt bli ødelagt. Omvendt, hvis
kjedet er strammet for løst, kan det hoppe ut
av sporet i sverdet.
Bruk alltid hansker i kontakt med kjedet.
Hold motorsagen fast med begge hender
under bruk. Bruk med en hånd kan føre til
alvorlig skade.
ADVARSEL!
Prøv aldri å starte motoren uten at
sidedekselet er skrudd godt fast.
* Monter barkstøtten (1) (hvis utstyrt slik) til
enheten med de to skruene. (Fig. 1-0)
1. Fjern sidedekselet ved å skru ut de to
sverdfestemutterne og monter sverdet (1) på
de to boltene (2), skyv det deretter mot
tennene (3) så langt det går. Vær sikker på at
kjedestrammetappen (4) går inn i hullet i
kjedet (5). (Fig. 1-1)
Beveg kjedet litt fram og tilbake og vær sikker
på at kjedestrammertappen (4) beveger seg i
hullet (5) i sverdet.
2. Kontroller at retningen på sagkjedet (1) er
riktig, som på figuren, og legg kjedet inn på
tennene. (Fig. 1-2)
3. Før kjededrevet mot venstre inn i sverdsporet
rundt hele sverdet.
4. Monter sidedekselet (1) på sverdfesteboltene
mens styrepinnen (2) settes inn i
sidedekselet i hullet (3) på enheten. (Fig. 1-3)
Skru deretter mutterne til med hånd. (Fig. 1-
3B)
MERK!
NO-6
