20
Deutsch
Längerfristige Lagerung
Den Kraftstoff vollständig aus dem Tank ablassen. Den Motor
starten und laufen lassen, bis er von selbst stoppt. Eventuell beim
Einsatz entstandene Schäden instand setzen. Das Gerät mit einem
sauberen Lappen oder Druckluft gründlich reinigen. Einige Tropfen
Zweitaktmotoröl durch die Zündkerzenbohrung in den Zylinder
geben und den Motor einige Male mit dem Zugstarter drehen, damit
sich das Öl gut verteilt.
Das Gerät abdecken und an einem trockenen Ort lagern.
SCHÄRFEN DER KETTE
Schneidzahnteile (Abb. 40, 41)
WARNUNG
○ Beim Schärfen der Kette Handschuhe tragen.
○ Die Stirnfl äche der Tiefenbegrenzer unbedingt abrunden,
um die Rückschlaggefahr zu verringern und ein Brechen von
Verbindungsgliedern zu vermeiden.
41. Zahndach
42. Schneidkante
43. Seitenplatte
44. Raum
45. Ferse
46. Grundplatte
47. Nietbohrung
48. Zehe
49. Tiefenbegrenzer
50. Korrekter Winkel des Zahndachs (Steilheit abhängig vom
Kettentyp)
51. Leicht vorstehender „Haken“ bzw. Spitze (bei anderen
Kettentypen abgerundet)
52. Oberster Punkt des Tiefenbegrenzers in korrekter Höhe
unterhalb der Zahndachebene
53. Abgerundetes Stirnende des Tiefenbegrenzers
HERUNTERFEILEN DER TIEFENBEGRENZER
1) Nach wiederholtem Schärfen der Schneidzähne mit einem
Feilenhalter ist auch auch die Höhe der Tiefenbegrenzer zu
kontrollieren und ggf. zu korrigieren.
2) Die Tiefenbegrenzer bei jedem dritten Schärfen der Kette
überprüfen.
3) Eine Tiefenlehre auf die Schneidzähne aufl egen. Sollte der
Tiefenbegrenzer überstehen, ihn mit einer Flachfeile bis auf die
Höhe der Tiefenlehre herunterfeilen. Dabei von Kettenmitte in
Richtung des nach außen versetzten Schneidzahnes feilen.
(Abb. 42)
4) Nach der Korrektur mit der Tiefenlehre die Stirnfl äche des
Tiefenbegrenzers rundfeilen, um die ursprüngliche Form zu
bewahren. Dabei die Empfehlungen für das Tiefenbegrenzermaß
in der Wartungs- bzw Bedienungsanleitung der Säge befolgen.
(Abb. 43)
ALLGEMEINE ANWEISUNGEN ZUM SCHÄRFEN DER
SCHNEIDZÄHNE
Den jeweiligen Schneidzahn von der anderen Kettenseite her von
innen nach außen mit der Rundfeile (54) schärfen. Hierbei nur beim
Vorwärtshub feilen. (Abb. 44)
5) Darauf achten, dass alle Schneidzähne dieselbe Länge haben.
(Abb. 45)
6) Die Schneiden (Seitenplatte (55) und Zahndach (56))
der Schneidzähne so weit bearbeiten, dass vorhandene
Beschädigungen beseitigt werden. (Abb. 46)

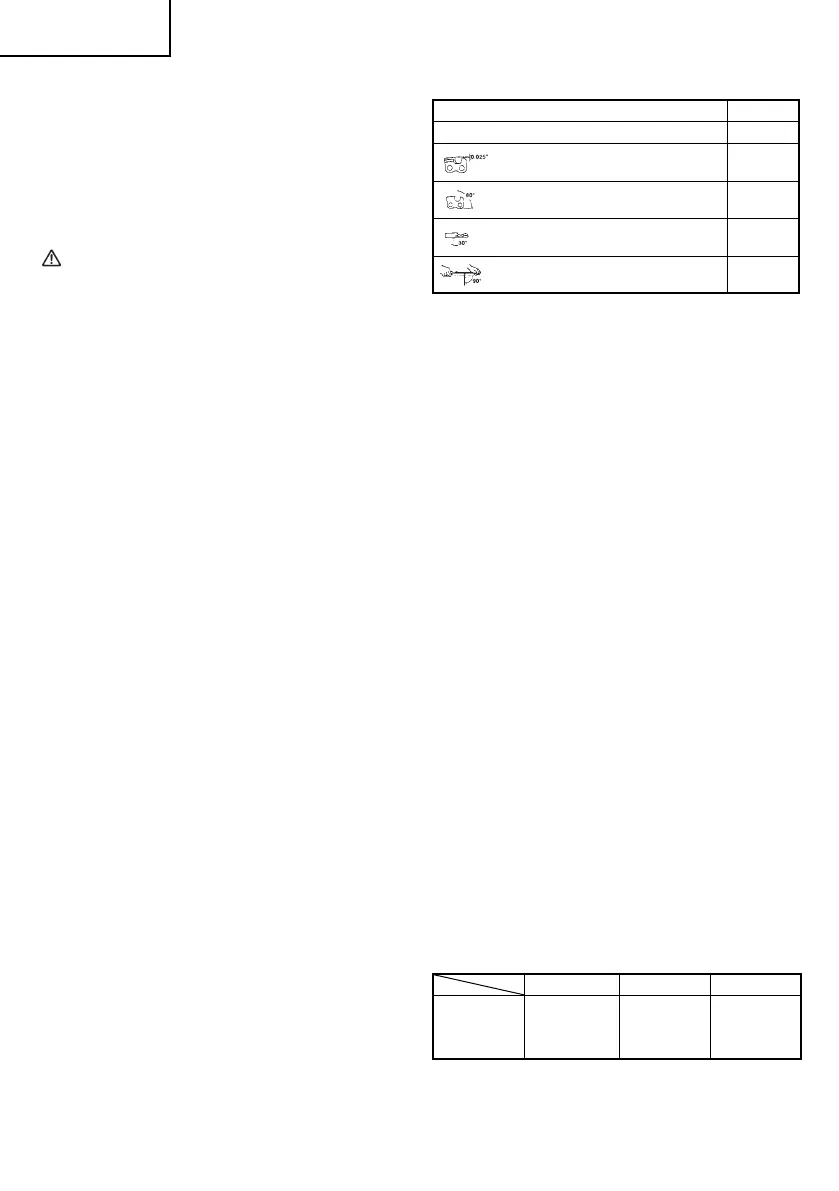

FEILWINKEL BEIM SCHÄRFEN DER SÄGEKETTE
1. Teilenummer 95VP
2. Teilung 0,325”
3. Tiefenbegrenzermaß 0,025"
4. Seitenplatten-Feilwinkel 85°
5. Zahndachwinkel 30°
6. Feilführungswinkel 10°
Wartungsplan
Im Folgenden sind einige allgemeine Wartungsanweisungen
aufgeführt. Weitergehende Informationen können beim HITACHI-
Fachhändler eingeholt werden.
Tägliche Wartung
○ Das Äußere des Geräts reinigen.
○ Die Ölbohrung am Gerät säubern.
○ Die Führungsnut und die Ölbohrung der Schiene säubern.
○ Das Seitengehäuse von Sägemehl befreien.
○ Prüfen, ob die Sägekette scharf ist.
○ Prüfen, ob die Schienenbefestigungsmuttern fest angezogen
sind.
○ Sicherstellen, dass der Kettenschutz unbeschädigt ist und bei
Anbringung fest sitzt.
○ Prüfen, ob Mutter und Schrauben ausreichend fest angezogen
sind.
Inspizieren Sie vor dem Starten des Motors insbesondere die
Schrauben des Schalldämpfers und vergewissern Sie sich,
dass sie fest angezogen sind. Falls eine der Schrauben locker
sein sollte, ziehen Sie diese sofort wieder fest. Wird das nicht
getan, kann das zu ernsthaften Gefahren führen.
○ Prüfen Sie die Spitze der Schiene. Falls sie Verschleißspuren
aufweist, tauschen Sie die Spitze gegen eine neue Spitze aus.
○ Prüfen Sie das Kettenbremsband. Falls es Verschleißspuren
aufweist, tauschen Sie es gegen ein neues Teil aus.
Wöchentliche Wartung
○ Den Starter prüfen; insbesondere das Seil und die
Rückholfeder.
○ Die Zündkerze äußerlich reinigen.
○ Die Zündkerze herausschrauben und den Elektrodenabstand
kontrollieren. Den Abstand auf 0,6 mm einstellen oder die
Zündkerze auswechseln.
○ Die Kühlrippen des Zylinders reinigen und die Luftschlitze am
Startergehäuse auf Verstopfung kontrollieren.
○ Den Luftfi lter säubern.
Monatliche Wartung
○ Den Kraftstoff tank mit Benzin ausspülen und den Kraftstoff fi lter
reinigen.
○ Den Kettenölfi lter säubern.
○ Das Äußere des Vergasers und seine Umgebung reinigen.
○ Den Lüfter und seine Umgebung reinigen.
HINWEIS
Geben Sie bei Bestellungen bei Ihrem Händler bitte die im
Abschnitt Stückliste dieser Anleitung angeführte Artikelnummer
an.
SCHIENENNUMMER
LÄNGE-TYP
KETTENNUMMER
MODELLNUMMER
OREGON
107498
105191
104968
105355
13”
15”
16”
18”
95VP-56
95VP-64
95VP-66
95VP-72
