38
Magyar
SZIMBÓLUMOK JELENTÉSEI
MEGJEGYZÉS: Néhány egység nem rendelkezik velük.
Szimbólumok
VIGYÁZAT
Az alábbiakban a géphez alkalmazott jelölések vannak felsorolva. A gép használata előtt feltétlenül ismerje meg ezeket
a jelöléseket.
Fontos, hogy elolvassa, teljesen megértse és
megfi gyelje a következő elővigyázatosságokat és
fi gyelmeztetéseket. A gondatlan vagy helytelen
használat súlyos vagy halálos sérülést okozhat.
Figyelem, visszarúgás veszély. Óvakodjon a
vezetőrúd esetleges véletlenszerű, hirtelen felfelé és/
vagy visszafelé mozgásától.
Olvasson el, értsen meg és kövessen minden
a kézikönyvben és az egységen található
fi gyelmeztetést és utasítást.
Az egykezes használat nem engedélyezett. Vágás
közben tartsa a fűrészt erősen mindkét kezével, és
hüvelykujját az elülső fogantyú köré kulcsolva.
Az egység használatakor mindig viseljen szem-, fej-
és fülvédő eszközöket.
Tar tal on
MI MICSODA? ................................................................................. 38
FIGYELMEZTETÉSEK ÉS BIZTONSÁGI ÓVINTÉZKEDÉSEK .... 39
TECHNIKAI ADATOK ..................................................................... 40
ÖSSZESZERELÉSI ELJÁRÁSOK.................................................. 41
MŰKÖDTETÉSI ELJÁRÁSOK ........................................................ 41
KARBANTARTÁS ........................................................................... 43

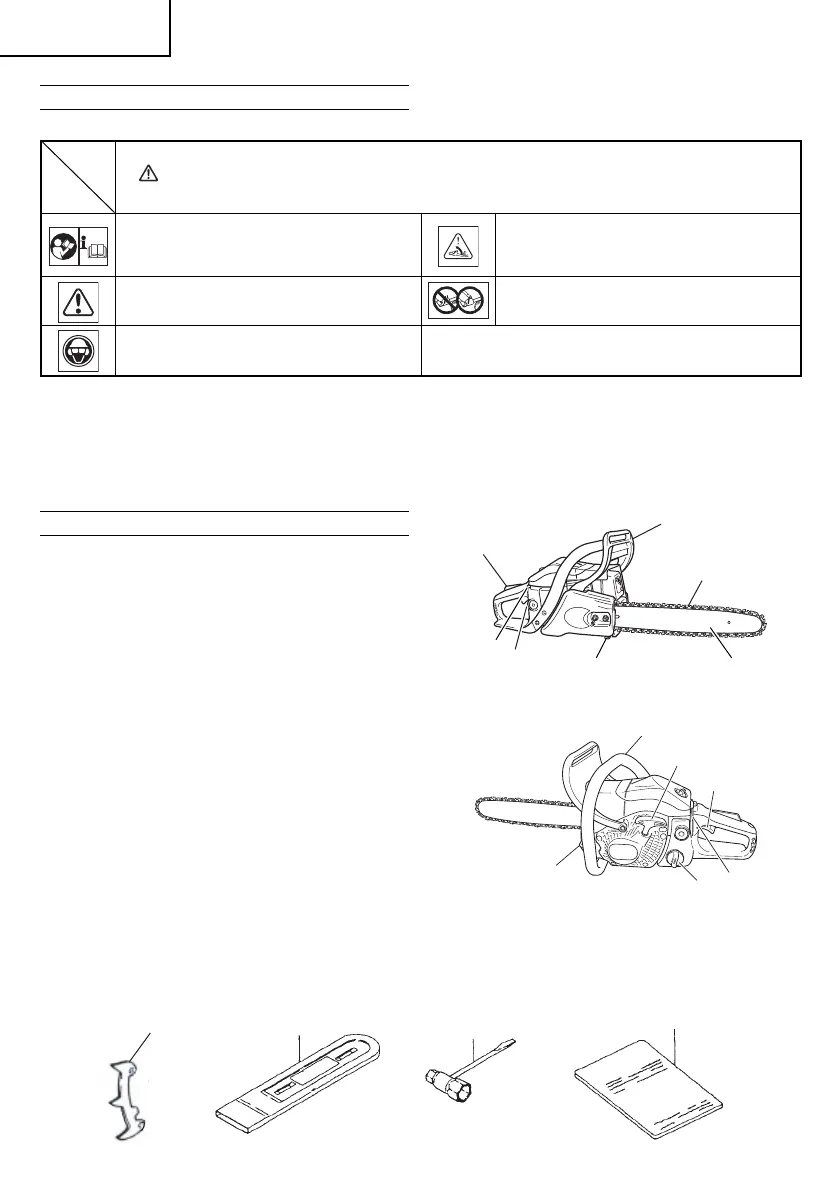

Alkatrészek lebontása
MI MICSODA?
1. Gázadagoló kar: Eszköz, mely a működtető ujjával használható
a motor sebességének szabályozására.
2. Gázadagoló kar zár (Biztonsági reteszelő gomb): Eszköz,
mely megakadályozza az erőszabályozó kar véletlenszerű
működtetését, amíg kézzel fel nem oldjuk.
3. Gyújtáskapcsoló: Eszköz, mellyel a motor indítását vagy
leállítását végezhetjük.
4. Olajtartály-sapka: Az olajtartály zárására való.
5. Hátrahúzás indító: Húzza hátra a fogantyút a motor
beindításához.
6. Elülső fogantyú: Támogató fogantyú, mely a motorház elején
vagy közelében található.
7. Üzemanyagtank-sapka: A üzemanyagtank zárására való.
8. Szivatógomb: Eszköz, mely az üzemanyag/levegő keverőket
sűríti a karburátorban, az indítás segítéséhez.
9. A szivattyú feltöltése; eszköz kiegészítő üzemanyag
betöltéséhez, hogy segítse az indítást.
10. Vezetőrúd: Alkatrész, mely a fűrész láncát tartja és vezeti.
11. Lánc: Lánc, mely vágóeszközként szolgál.
12. Láncfék (Elülső markolat): Eszköz, mellyel a lánc leállítását vagy
lezárását végezhetjük.
13. Tüskés ütköző: Eszköz, mely támaszként szolgál akkor, amikor
fával vagy rönkkel érintkezik.
14. Láncvezető: Eszköz a lánc megfékezésére.
15. Vezetőrúd védőburkolata: Eszköz, mely a vezetőrudat és a
láncot fedi akkor, amikor az egység nincs használatban.
16. Kombinált csőkulcs: Eszköz, mellyel a gyertyákat távolíthatjuk el
vagy rögzíthetjük, és a láncot rögzíthetjük.
17. Kezelési útmutató: Az egységgel együtt kapható. Olvassa
el a működtetés előtt, és tartsa meg forrásanyag gyanánt a
későbbiekben megfelelő, biztonságos technikák elsajátítására.
15
16
17
13
12
11
10
14
8
2
9
6
5
1
3
7
4
(Fordítás az eredeti útmutatót)
