Hitachi CS51EAP User Manual

39
Français

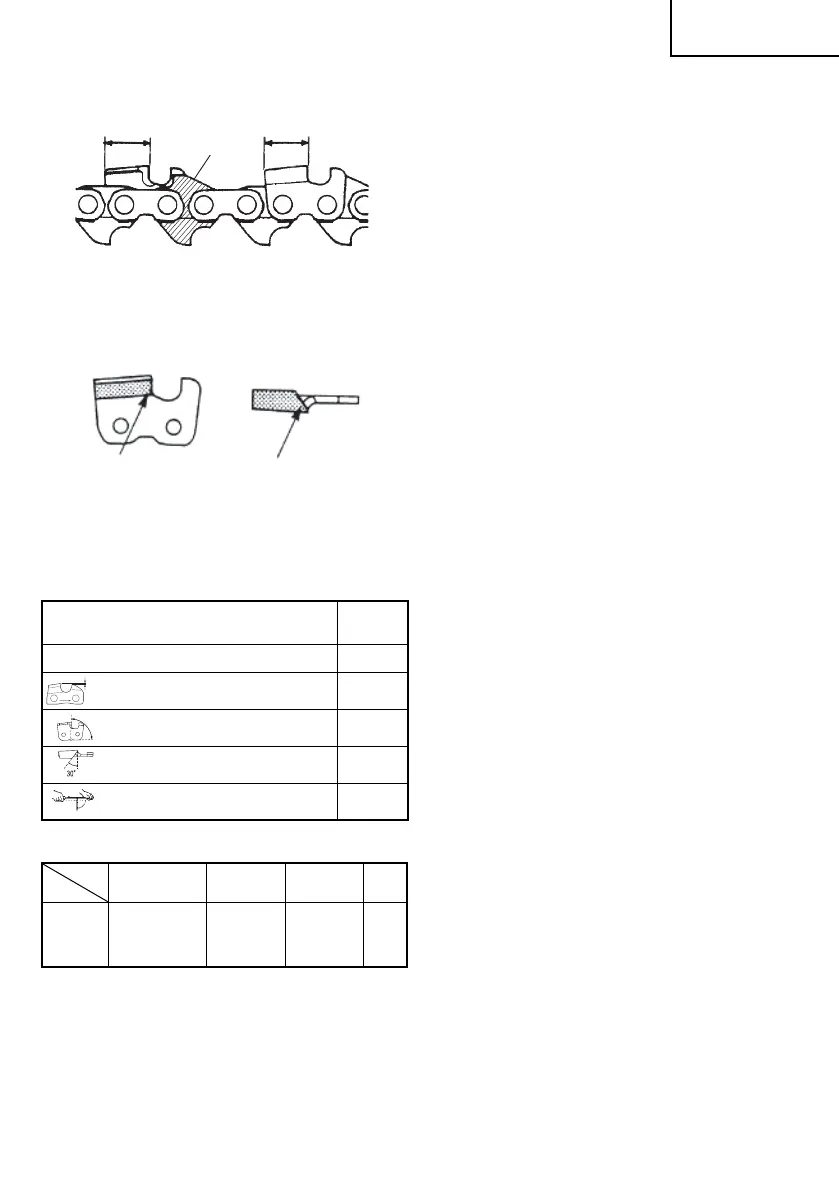

5) Conservez la même longueur à tous les
maillons-gouge. (Fig. 47)
61
Fig. 47
6) Limez suffi samment pour éliminer tous les
dégâts survenus au tranchant des lames
(platine supérieure (62) et platine latérale (63))
du maillon-gouge. (Fig. 48)
55
56
62
63
Fig. 48
REMARQUE
Ne modifi ez pas les dessus des lients du moteur
de butoir (61). (Fig. 47).
Angles d’aff utage recommandés
1. Code pièce
95VPX
/20BPX
2. Pas 0.325”
0.025"
3. Gabarit de profondeur 0.025"
4. Angle de dépouille de face
latérale
85°
5. Angle de face supérieure 30°
100°
6. Angle de guidage de la lime 100°
Jeu de lame et de chaîne de remplacement
N° DE LA
BARRE
LONGUEUR-
TYPE
N° DE
CHAÎNE
CKA
N° DU
MODÈLE
OREGON
160 MLBK 041
180 MLBK 041
200 PXBK 041
16”
18”
20”
95VPX-66
95VPX-72
20BPX-78
45°
45°
48°
Entretien
Vous trouverez ci-dessous quelques conseils
d’ordre général pour l’entretien de votre
tronçonneuse. Pour plus d’informations, veuillez
contactez un centre de maintenance agréé Hitachi.
Entretien quotidien
○ Nettoyez l’extérieur de la machine.
○ Nettoyez l’orifi ce d’alimentation d’huile pour la
chaîne côté carter moteur.
○ Nettoyez la rainure et l’orifi ce d’alimentation en
huile pour la chaîne sur le guide-chaîne.
○ Éliminez toutes traces de déchets déposées dans
le carter latéral de protection côté embrayage.
○ Vérifi ez que la chaîne de la tronçonneuse est
bien aiguisée.
○ Vérifi ez que les écrous du guide-chaîne sont
suffi samment serrés.
○ Assurez-vous que le protecteur de transport pour
la chaîne de coupe n’est pas endommagé et qu’il
peut être installé rapidement et fi xé solidement.
○ Vérifi ez le serrage de tous les écrous et vis.
Vérifi ez particulièrement que les boulons du
silencieux sont correctement serrés avant de
démarrer le moteur. Si l’un des boulons est
desserré, resserrez-le immédiatement pour éviter
tout accident.
○ Vérifi ez la pointe de la barre guide. En cas
d’usure, remplacez-la par une pointe neuve.
○ Vérifi ez la bande du frein de chaîne. En cas
d’usure, remplacez-la par une bande neuve.
○ Nettoyez le fi ltre à air.
Entretien hebdomadaire
○ Contrôlez le lanceur à détente, notamment sa
corde.
○ Nettoyez extérieurement la bougie.
○ Démontez la bougie d’allumage et contrôlez
l’écartement des électrodes, qui doit être de
0.024” (0.6 mm) ou changez la bougie.
○ Nettoyez les ailettes de refroidissement du cylindre
et vérifi ez que la prise d’air située au niveau du
lanceur à détente n’est pas obstruée.
Entretien mensuel
○ Rincez le réservoir de carburant avec de
l’essence et nettoyez le fi ltre du carburant.
○ Nettoyez le fi ltre d’huile de lubrifi cation de la
chaîne de coupe.
○ Nettoyez extérieurement le carburateur et son
logement.
○ Nettoyez le volant magnétique (turbine) et son
logement.
○ Nettoyez le silencieux d’échappement afi n
d’éliminer toute trace de calamine.
REMARQUE
Lors de la commande de pièces détachées
auprès de votre revendeur local, utilisez le numéro
de référence indiqué dans la section « Liste des
pièces détachées » des présentes instructions.
000BookCS51EAPUS.indb39000BookCS51EAPUS.indb39 2012/03/1916:34:012012/03/1916:34:01
