TK) Nr.1472G 0
D-E95
(U, C, FS, BS, AU, W)
@
HITACHI

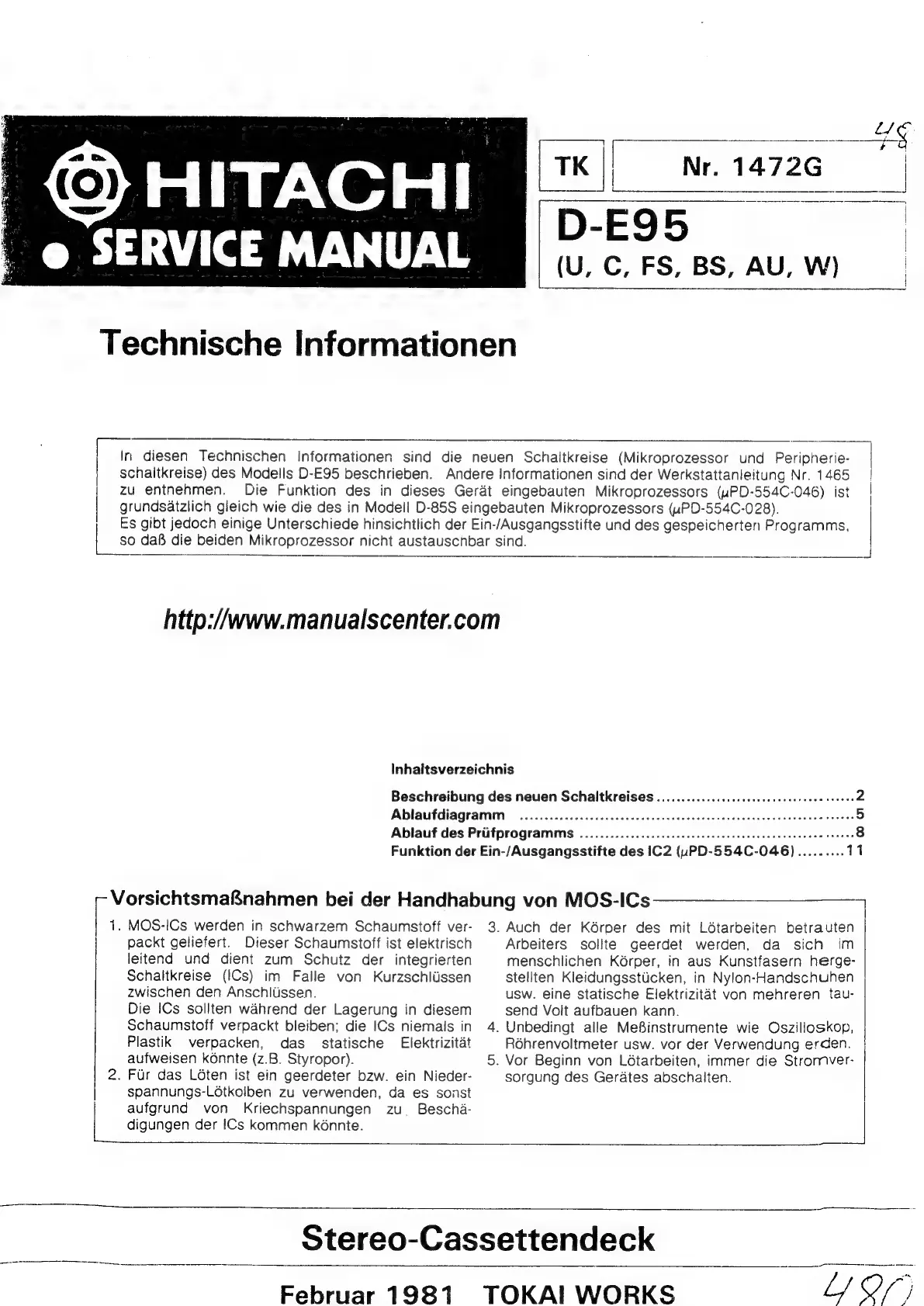

@ SERVICE MANUAL
Technische Informationen
In diesen Technischen Informationen sind die neuen Schailtkreise (Mikroprozessor und Peripherie-
schaitkreise) des Modells D-E95 beschrieben. Andere Informationen sind der Werkstattanleitung Nr. 1465
| zu entnehmen. Die Funktion des in dieses Gerat eingebauten Mikroprozessors (uPD-554C-046) ist
grundsatzlich gieich wie die des in Modell D-85S eingebauten Mikroprozessors (uPD-554C-028).
Es gibt jedoch einige Unterschiede hinsichtlich der Ein-/Ausgangsstifte und des gespeicherten Programms,
so daB die beiden Mikroprozessor nicht austauschbar sind.
http://(www.manualscenter.com
Inhaltsverzeichnis
Beschreibung des neuen Schaltkreises ...............ccccceee ce eee enone tenons 2
AblauidiagramM: .iaissscsneceteeande edule ecenseces saute denne lastadivers, caueeee 5
Ablauf des Priifprogramms ..............ccccceeeece eee ee teat ee eeneseeenene tennee 8
Funktion der Ein-/Ausgangsstifte des IC2 (uPD-554C-046)......... 11
;- Vorsichtsmaknahmen bei der Handhabung von MOS-ICs
1. MOS-ICs werden in schwarzem Schaumstoff ver-
packt geliefert. Dieser Schaumstoff ist elektrisch
leitend und dient zum Schutz der integrierten
Schaltkreise (ICs) im Faille von Kurzschliissen
zwischen den Anschlussen.
Die ICs sollten wahrend der Lagerung in diesem
Schaumstoff verpackt bleiben; die ICs niemals in
Plastik verpacken, das statische Elektrizitat
aufweisen k6nnte (z.B. Styropor).
2. Fur das Léten ist ein geerdeter bzw. ein Nieder-
spannungs-Lotkolben zu verwenden, da es sonst
aufgrund von Kriechspannungen zu _ Bescha-
L_ digungen der ICs kommen k6nnte.
3. Auch der Kérper des mit Létarbeiten betrauten
Arbeiters sollte geerdet werden, da sich im
menschlichen K6rper, in aus Kunstfasern herge-
stellten KleidungsstUcken, in Nylon-Handschuhen
usw. eine statische Elektrizitat von mehreren tau-
send Volt aufbauen kann.
4. Unbedingt alle MeBinstrumente wie Oszilloskop,
R6hrenvoltmeter usw. vor der Verwendung erden.
5. Vor Beginn von Létarbeiten, immer die Stromver-
sorgung des Gerates abschalten.
Februar 1981
Stereo-Cassettendeck
TOKAI WORKS
