Hitachi D-E95 - Technische Informationen; Solenoid Driver and Muting Circuits

D-E95 |

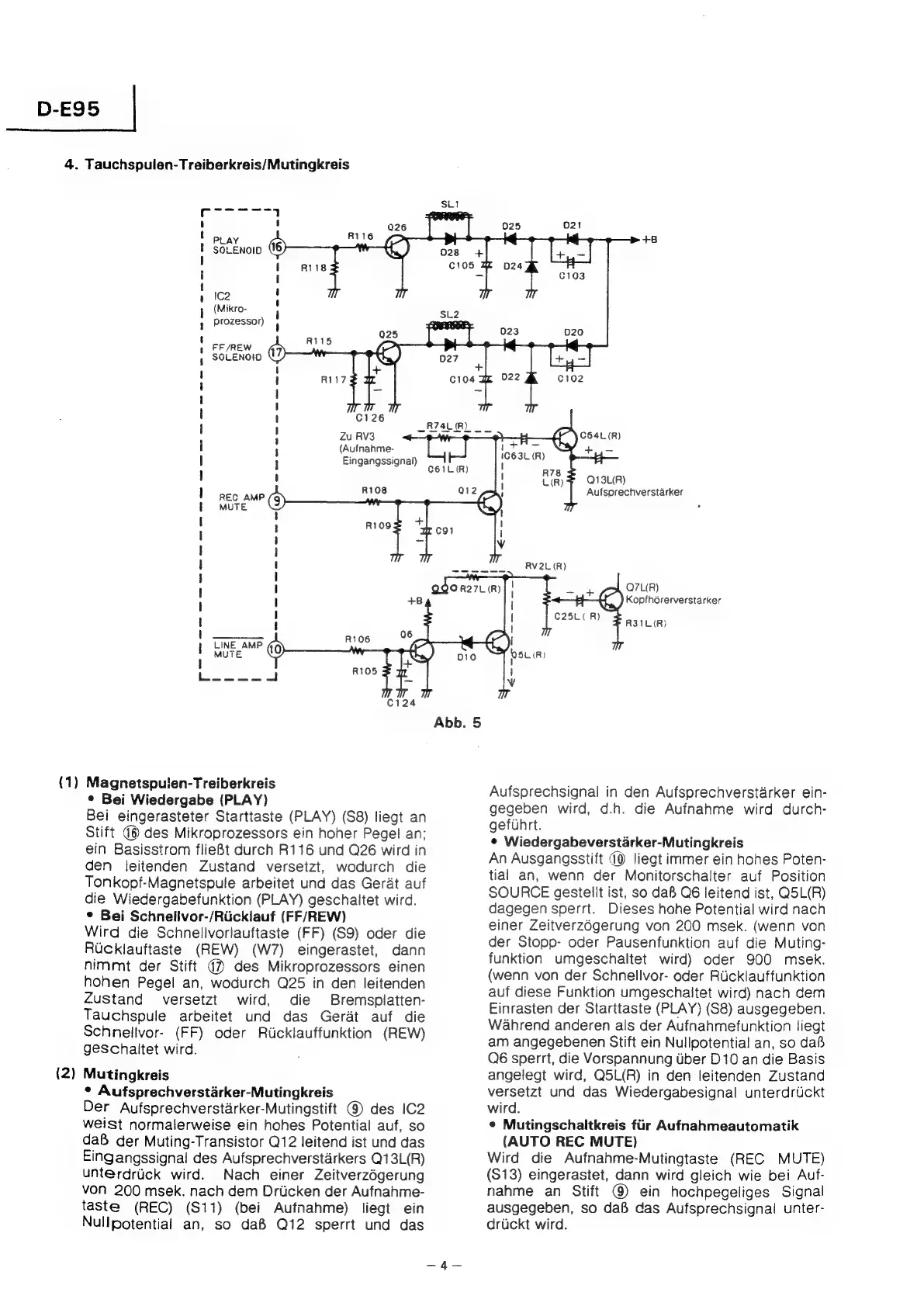

4. Tauchspulen-Treiberkreis/Mutingkreis
i
t
t
I
I
1
a (C2
i (Mikro-
y Prozessor)
t
t FF/REW
1 SOLENOID
!
!
'
I
y Zu RV3
l (Aufnahme-
| Eingangssignal)
|
| R108
REC AMP
{ MUTE
I
l
!
|
!
I
l
t
I
| GINE_amP (0)
I
|
(1) Magnetspuien-Treiberkreis
(2)
* Bei Wiedergabe (PLAY)
Bei eingerasteter Starttaste (PLAY) (S8) liegt an
Stift @@ des Mikroprozessors ein hoher Pegel an;
ein Basisstrom flieBt durch R116 und Q26 wird in
den leitenden Zustand versetzt, wodurch die
Tonkopf-Magnetspule arbeitet und das Gerat auf
die Wiedergabefunktion (PLAY) geschaitet wird.
* Bei Schnellvor-/Riicklauf (FF/REW)
Wird die Schnellvoriauftaste (FF) (S9) oder die
Rucklauftaste (REW) (W7) eingerastet, dann
nimmt der Stift d?) des Mikroprozessors einen
hohen Pegel an, wodurch Q25 in den leitenden
Zustand versetzt wird, die Bremsplatten-
Tauchspule arbeitet und das Gerat auf die
Schnellvor- (FF) oder Rucklauffunktion (REW)
geschaitet wird.
Mutingkreis
¢ Aufsprechverstarker-Mutingkreis
Der Aufsprechverstarker-Mutingstift @) des IC2
weist normalerweise ein hohes Potential auf, so
daB der Muting-Transistor Q12 leitend ist und das
Eingangssignal des Aufsprechverstarkers Q13L(R)
unterdriick wird. Nach einer Zeitverzdgerung
von 200 msek. nach dem Drticken der Aufnahme-
taste
(REC)
(S11)
(bei
Aufnahme)
liegt
ein
Nullpotential an, so da&® Q12 sperrt und das
—4-—
Lire
iC63L (R)
R78
LR)
Q13L(R)
Aufsprechverstarker
Q7L(R)
Kopfhorerverstarker
R31L(R}
Aufsprechsignal in den Aufsprechverstarker ein-
gegeben wird, d.h. die Aufnahme wird durch-
gefutnhrt.
¢ Wiedergabeverstarker-Mutingkreis
An Ausgangsstift (0 liegt immer ein hohes Poten-
tial an, wenn der Monitorschalter auf Position
SOURCE gestellt ist, so daB Q6 leitend ist, Q5L(R)
dagegen sperrt. Dieses hohe Potential wird nach
einer Zeitverzégerung von 200 msek. (wenn von
der Stopp- oder Pausenfunktion auf die Muting-
funktion umgeschaltet wird) oder 900 msek.
(wenn von der Schnellvor- oder Riicklauffunktion
auf diese Funktion umgeschaltet wird) nach dem
Einrasten der Starttaste (PLAY) (S8) ausgegeben.
Wahrend anderen als der Aufnahmefunktion liegt
am angegebenen Stift ein Nullpotential an, so da&
Q6 sperrt, die Vorspannung Uber D10 an die Basis
angelegt wird, Q5L(R) in den leitenden Zustand
versetzt und das Wiedergabesignal unterdrtickt
wird.
e Mutingschaltkreis fiir Aufnahmeautomatik
(AUTO REC MUTE)
Wird die Aufnahme-Mutingtaste (REC MUTE)
(S13) eingerastet, dann wird gleich wie bei Auf-
nahme an Stift @ ein hochpegeliges Signal
ausgegeben, so daB das Aufsprechsignal unter-
druckt wird.
