HITACHI DA-5000
4. CX20017 16-Bit D/A Converter (IC501)
This 16-Bit D/A converter IC for the integral tyoe PCM audio has the following functions.
1. Integral current output
2. 2-channel discharge signal output
3. Level shift circuit for TTL/MOS interface
4. Analog switch drive circuit
CX20017 16-Bit-D/A-Wandler (1C501)
Dieser 16-Bit-D/A-Wandler-Schaltkreis fur integrales PCM-Audio besitzt folgende Merkmale.
1. Integraler Stromeingang
2. 2-Kanal-Entladesignalausgang
3. Pegelversatzschaltung fur TTL/MOS-Schnittstelle
4. Analogschalt-Treiberschaltung
Convertisseur N/A 16 bits CX20017 (1C501)
Ce Cl convertisseur N/A 16 bits pour audio & modulation a impulsions codées de type entier posséde les fonctions suiv-
antes.
1. Sortie en courant entier
2. Sortie de signal de décharge 2 voies
3. Circuit 4a décalage de niveau pour interface TTL/MOS
4. Circuit pilote de commutation analogique

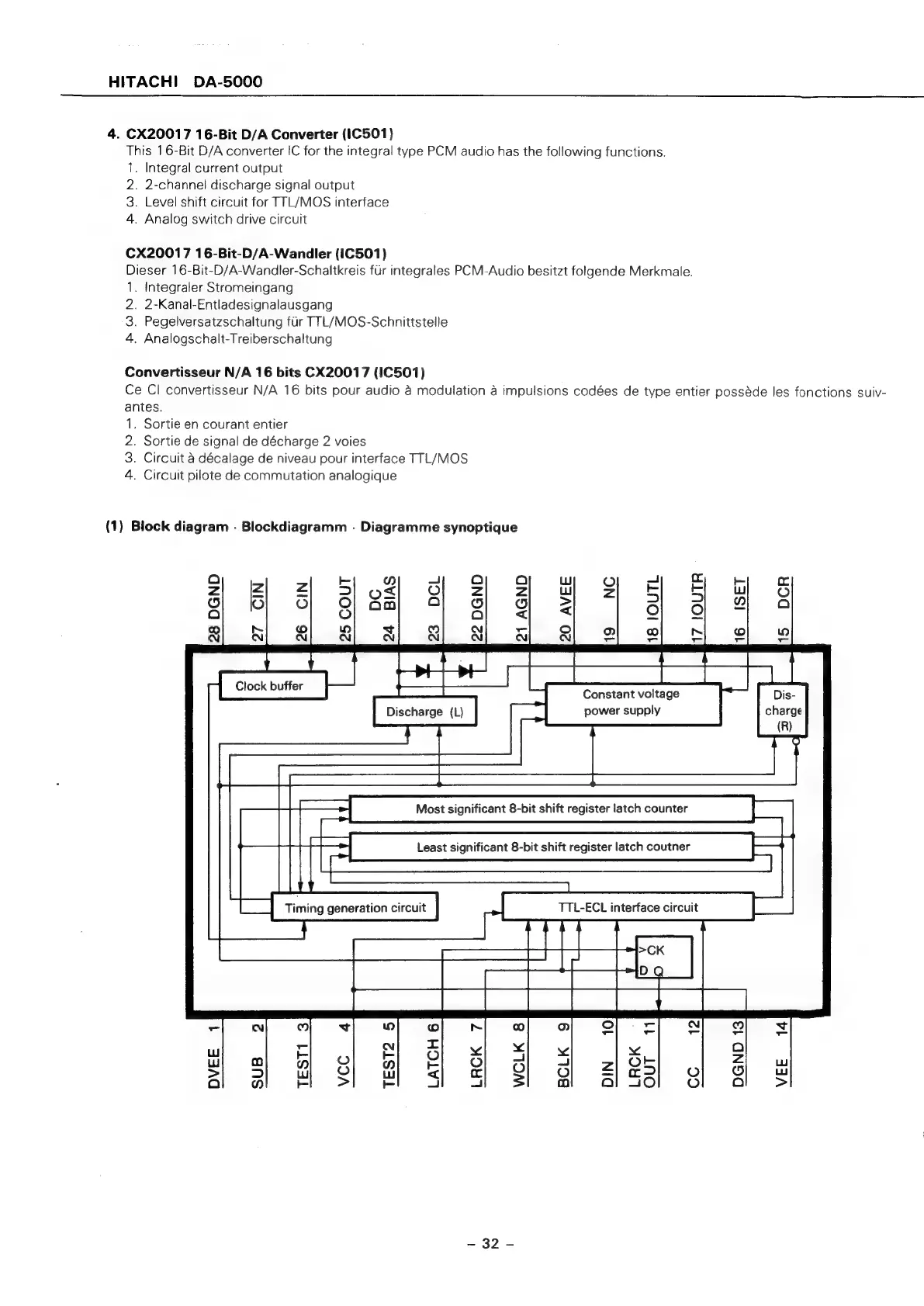

(1) Block diagram . Blockdiagramm . Diagramme synoptique
S$ E z| 51 48 su Sg ge) EF a OS
a of} 6S 6a lO al S| S} 8} fF CO lf
Clock buffer
Constant voltage
Discharge (L) power supply
Hl dates
Lk 22 DGND
Most significant 8-bit shift register latch counter
Least significant 8-bit shift register latch coutner
- N to) wt it) o t © = © x
N = x“ a)
Ww ce - O x 4 x
Ww fe] oO O Ok- z Ww
S| 3s} gO 1] ad no a>} of OF w
a n Fl > = a 3 = _i0 Oo a >
- 32-
