HITACHI
DA-5000

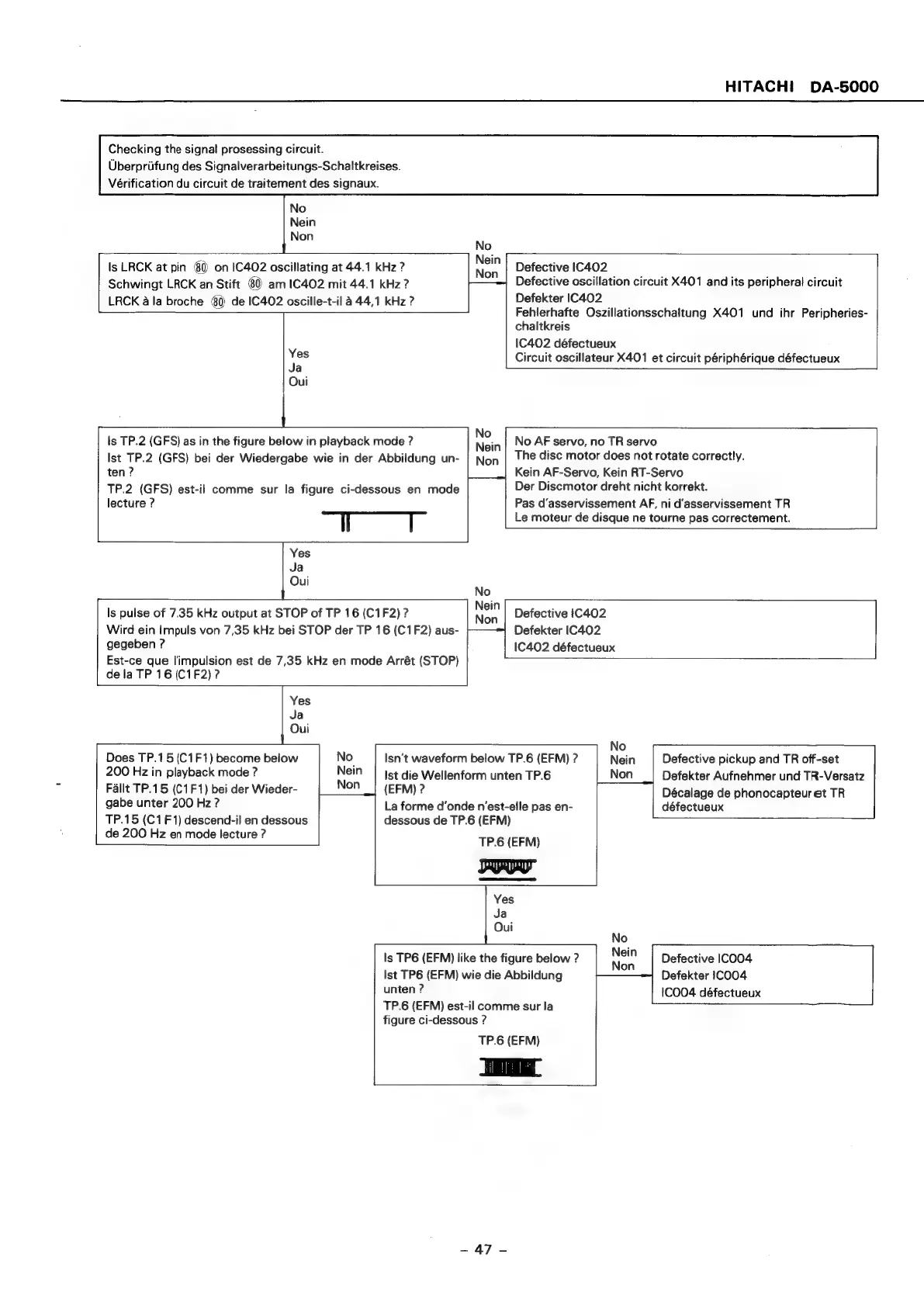

Checking the signal prosessing circuit.
Uberpriifung des Signalverarbeitungs-Schaltkreises.
Vérification du circuit de traitement des signaux.
Defective IC402
Defective oscillation circuit X401 and its peripheral circuit
Defekter IC402
Fehlerhafte Oszillationsschaltung X401 und ihr Peripheries-
chaltkreis
1C402 défectueux
Circuit oscillateur X401 et circuit périphérique défectueux
Is LRCK at pin @0) on 1C402 oscillating at 44.1 kHz?
Schwingt LRCK an Stift 60 am IC402 mit 44.1 kHz ?
LRCK ala broche @0) de IC402 oscille-t-il 8 44,1 kHz ?
Yes
Oui
ls TP.2 (GFS) as in the figure below in playback mode ? ae No AF servo, no TR servo
Ist TP.2 (GFS) bei der Wiedergabe wie in der Abbildung un- | Non | The disc motor does not rotate correctly.
Kein AF-Servo, Kein RT-Servo
Der Discmotor dreht nicht korrekt.
Pas d’asservissement AF, ni d‘asservissement TR
Le moteur de disque ne tourne pas correctement.
ten?
TP.2 (GFS) est-il comme sur la figure ci-dessous en mode
lecture ?
Defective IC402
Is pulse of 7.35 kHz output at STOP of TP 16 (C1F2) ?
Wird ein Impuls von 7,35 kHz bei STOP der TP 16 (C1F2) aus-
gegeben ?
Est-ce que l'impulsion est de 7,35 kHz en mode Arrét (STOP)
de la TP 16 (C1F2) ?
Defekter IC402
1C402 défectueux
Yes
Ja
Oui
No
Does TP.15 (C1F1) become below No Isn't waveform below TP.6 (EFM) ? Defective pickup and TR off-set
200 Hz in playback mode ? ae Ist die Wellenform unten TP.6 Defekter Aufnehmer und TR-Versatz
Fallt TP.15 (C1F1) bei der Wieder-
gabe unter 200 Hz?
TP.15 (C1F1) descend-il en dessous
de 200 Hz en mode lecture ?
(EFM) ?
La forme d’onde n’est-elle pas en-
dessous de TP.6 (EFM)
TP.6 (EFM)
TOUT
Yes
Ja
Oui
Is TP6 (EFM) like the figure below ?
Ist TP6 (EFM) wie die Abbildung
unten ?
TP.6 (EFM) est-il comme sur la
figure ci-dessous ?
TP.6 (EFM)
-~47-
Décalage de phonocapteur et TR
défectueux
No
Nein
Non
Defective ICO04
Defekter ICO04
1CO04 défectueux
