Hitachi DA-5000 - Page 48

HITACHI DA-5000

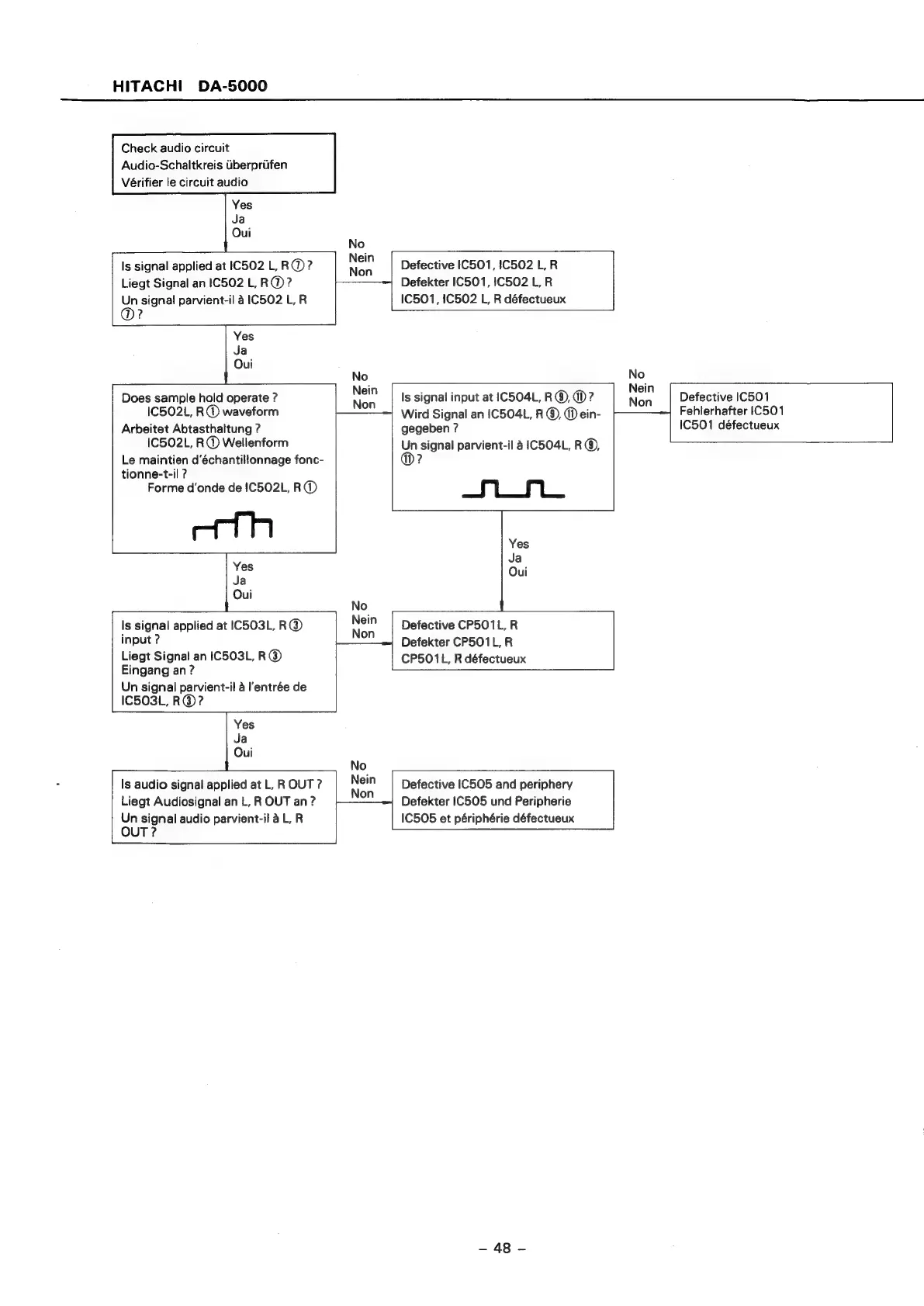

Check audio circuit
Audio-Schaltkreis berprifen
Vérifier le circuit audio
Defective IC501, 1C502 L,R
Defekter 1C501, 1C502 L, R
1€501, 1C502 L, R défectueux
Is signal applied at IC502 L, R@?
Liegt Signal an IC502 L, R@)?
Un signal parvient-il a 1C502 L, R
@?
Yes
Ja
Oui
No
Is signal input at IC504L, R®, D?
Wird Signal an IC504L, R @, @ ein-
gegeben ?
co signal parvient-il 4 IC504L, R ©,
?
ae ee
Does sample hold operate ?
IC502L, R@ waveform
Arbeitet Abtasthaltung ?
IC502L, R@ Wellenform
Le maintien d‘échantillonnage fonc-
tionne-t-il ?
Forme d’onde de !1C502L, R@
eth
Is signal applied at IC503L, R@
input ?
Liegt Signal an ICS503L, R®
Eingang an?
Un signal parvient-il a l'entrée de
IC503L, R@?
Defective CP501L, R
Defekter CP501L, R
CP501L, R défectueux
Is audio signal applied at L,R OUT?
Liegt Audiosignal an L, ROUT an?
Un signal audio parvient-il a L, R
OUT ?
Defective IC505 and periphery
Defekter IC505 und Peripherie
IC505 et périphérie défectueux
—~ 48 -
No
Nein
Non
Defective IC501
Fehlerhafter IC501
1C501 défectueux
