Français
53

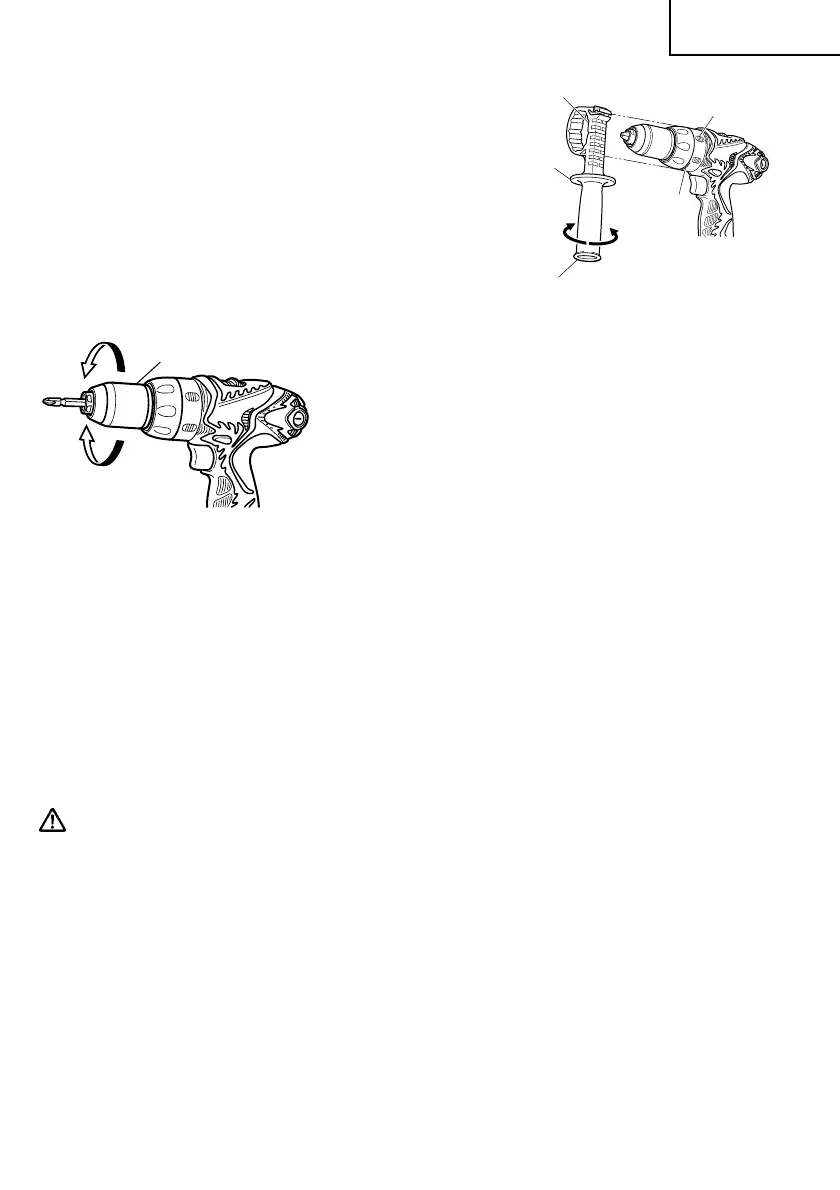

(1) Installer la poignée latérale de façon que les
saillies de l’outil principal s’insèrent dans les
rainures de la poignée latérale. Serrer la saisie
après avoir vérifié que la poignée latérale ne
recouvre pas la saillie anti-glissement. (Fig. 19)
(2) Desserrer la saisie pour retirer la poignée
latérale.
4. Pose et dépose du foret
(1) Pose du foret
Desserrer le manchon en le tournant vers la gauche
(dans le sens inverse des aiguilles d’une montre vu
de face) pour ouvrir l’attache du mandrin sans clavette.
Insérer la mèche, etc. dans le mandrin à attache sans
clavette, et serrer le manchon en le tournant vers la
droite (dans le sens des aiguilles d’une montre vu de
face). (Voir Fig. 20)
REMARQUE :
Si le manchon se relâche pendant le fonctionnement, le serrer davantage.
La force de serrage sera plus forte si le manchon est bien serré.
(2) Dépose du foret
Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles
d’une montre vu de face), et sortir la mèche, etc. (Voir Fig. 20)
REMARQUE :
Si l’on serre le manchon alors que l’attache du mandrin sans clavette est ouverte au
maximum, un clic risque de se faire entendre. Ce bruit indique que le desserrage du
mandrin sans clavette est empêché, et il est normal.
ATTENTION :
Lorsqu’on monte un foret dans un mandrin sans clavette, bien serrer à fond. Si le
manchon n’est pas serré, le foret risque de glisser ou de tomber et de provoquer des
blessures.
REMARQUE :
Si le manchon est coincé ou difficile à desserrer.
Mettre le foret installé dans le mandrin automatique dans un étau ou dans un outil
similaire.
Régler la position du capot sur “1-7” et mettre en marche. Le moteur démarre.
Finalement tourner le manchon vers la gauche, il se débloquera.
5. Mécanisme de verrouillage d’axe automatique
L’outil possède un mécanisme de verrouillage d’axe automatique qui permet le
remplacement rapide des mèches.
Fig. 20
Desserrer
Serrer
Manchon
Concave
Saisie
Desserrer
Serrer
Saillie anti-
glissement
Saillie anti-rotation
Fig. 19
Poignée
latérale
