Hitachi PC-ARFH2E - Cablaggio Elettrico

IT
3 CABLAGGIO ELETTRICO
! PERICOLO
Assicurarsi sempre di aver scollegato l'alimentazione dell'unità interna durante i lavori di cablaggio
elettrico. Eettuare i lavori di cablaggio elettrico con l'alimentazione inserita può danneggiare i
circuiti stampati dell'unità interna ed il controllo remoto.

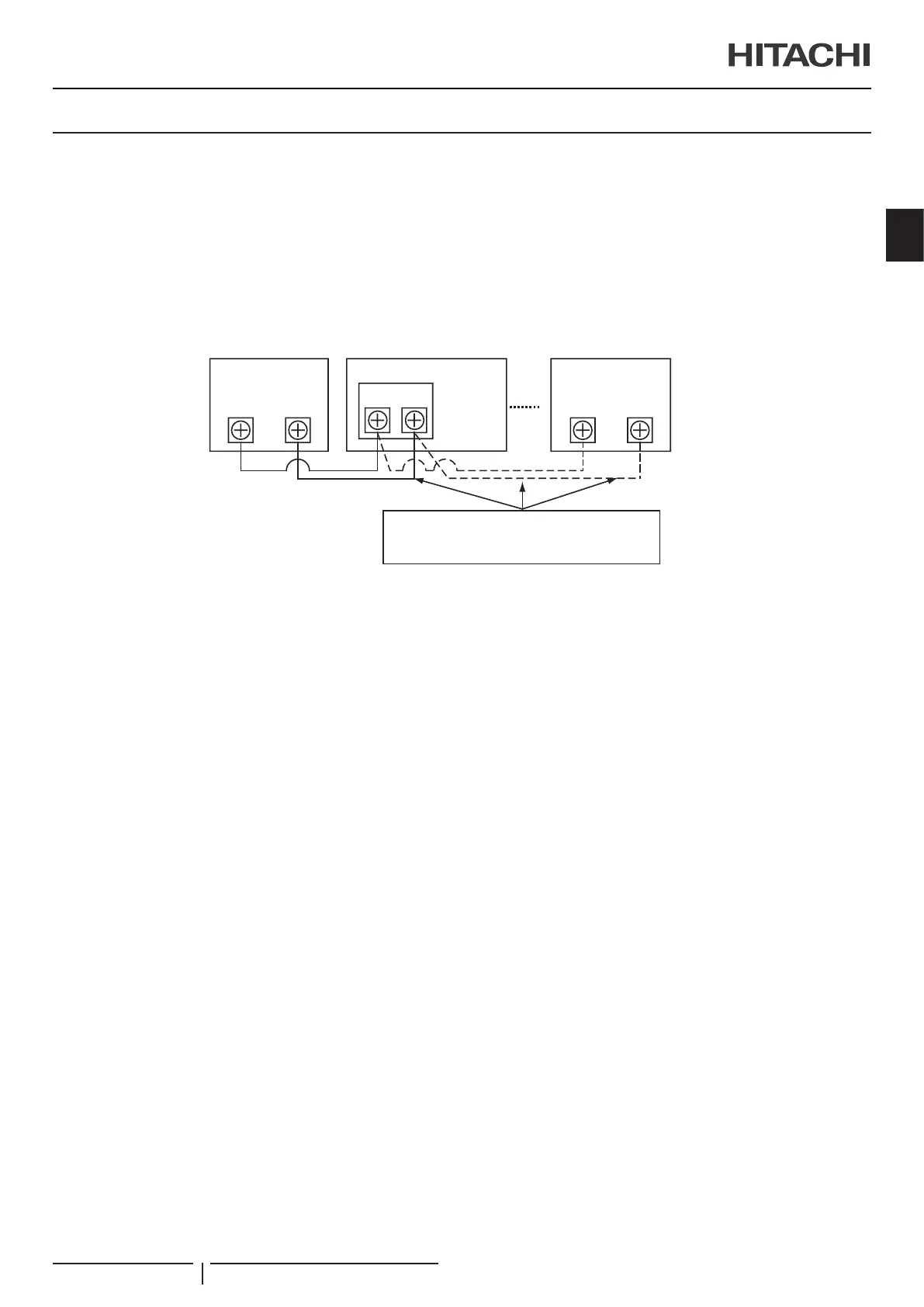

Esempio di cablaggio (usando un cavo doppino ritorto schermato: 1P-0,75 mm2 o più)
REMOCON
A
REMOCON
B
REMOCON
A
REMOCON
B
3
4
Controllo
remoto
Controllo remoto
(secondario)
Quadro elettrico dell'unità
Morsettiera 2
Viti
M3,5
Doppino ritorto con tubo
schermato: 1P-0,75mm
2
o più
? NOTA
• Utilizzare un cavo compreso tra 0,3 e 0,75 mm
2
per il collegamento. La lunghezza massima
totale del cavo è la seguente:
- Se sono installati 3 dispositivi di controllo
(unità + 2 termostati di zona): 25
m ciascuno, 75 m per il totale della
combinazione.
- Se sono installati 2 dispositivi di controllo
(unità + 1 termostati di zona): 50 m
ciascuno, 100 m per il totale della
combinazione.
- Se è installato 1 dispositivo di controllo
(unità): no a 100 metri.
• Se la lunghezza totale del cavo supera i 30 m,
utilizzare un cavo doppino schermato (1P -
0,75mm
2
). L'utilizzo di cavi diversi da quelli
indicati sopra può causare un funzionamento
anomalo dovuto all'eetto del rumore.
• Mantenere una distanza superiore a 30 cm
tra la linea di trasmissione (cavo del controllo
remoto e cavi di trasmissione) e quella di
alimentazione delle unità interne. In caso
contrario, la pompa di calore potrebbe non
funzionare in modo corretto o potrebbe
vericarsi un funzionamento anomalo dovuto
all'eetto del rumore dell'alimentazione.
• Consultare la documentazione fornita con ogni
unità in modo che i collegamenti elettrici tra il
controllo remoto e le unità interne sia corretto.
• Non dovrà essere presente spazio tra il cavo
e il foro della scatola del controllo remoto.
Se presenti spazi, coprirli con nastro in
vinile. In caso contrario, potrebbe vericarsi
malfunzionamento dato dall'entrata di particelle
liquide o insetti.
• In caso di impostazione di due o più controlli
remoti (principale e secondari), attenersi
alla documentazione tecnica fornita con le
unità interne, al ne di selezionare le funzioni
appropriate nel controllo remoto principale
e in quelli secondari. Al completamento
dell'impostazione, scollegare l'alimentazione
di tutte le unità interne collegate ai controlli
remoti.
Cablaggio elettrico
PMML0577 rev.0 - 09/2021
19
