35
■ Le câble de communication devra être fourni sur site.

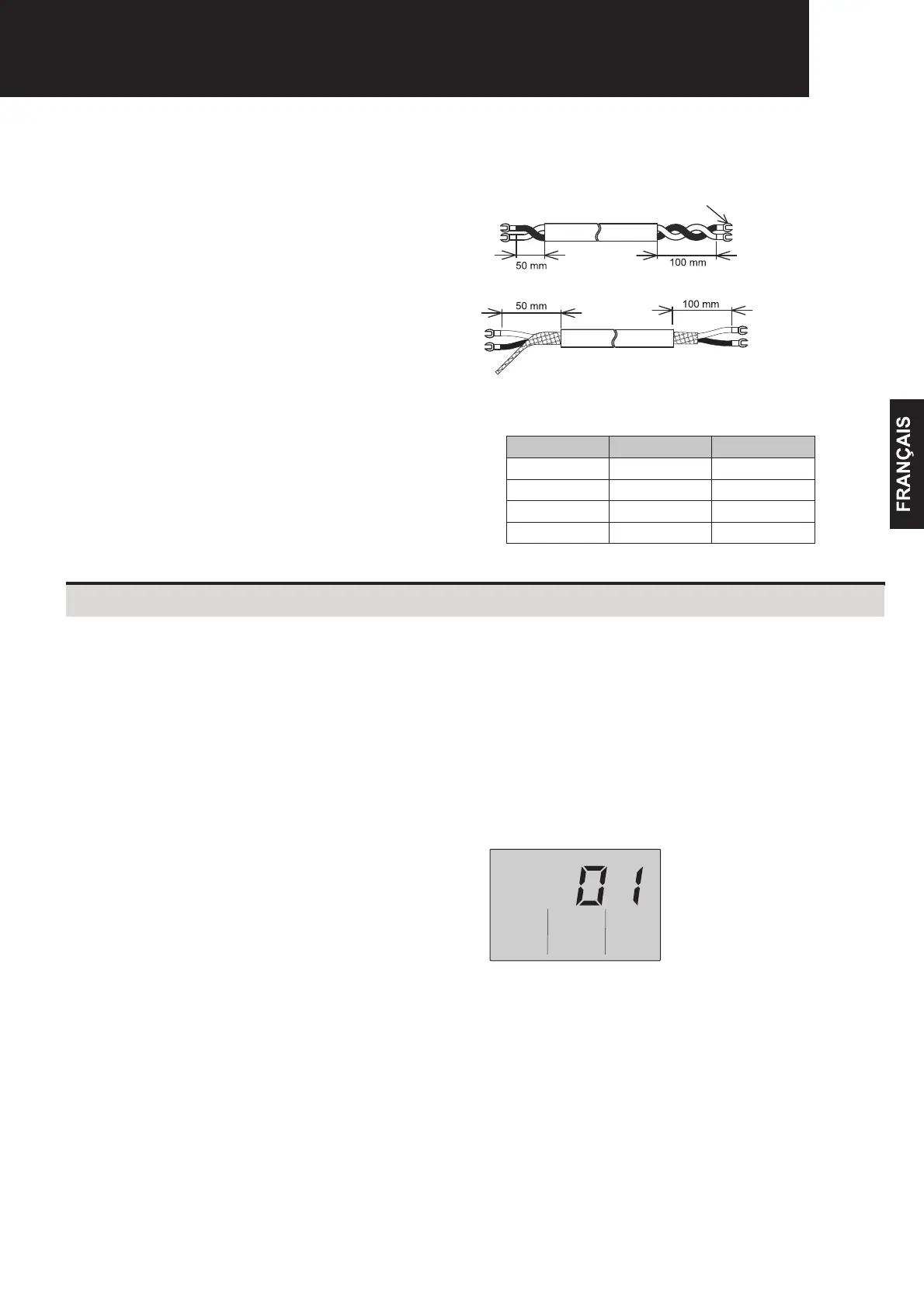

OPTION 1 :
Câble à paire torsadée 2 x 0,75 mm
2
(longueur maximale totale 200 m).
(Côté bornier)
(Côté
télécommande)
OPTION 2 :
Câble blindé standard 2 x 0,75 mm
2
en
connectant le blindage à la terre, sur le
côté du boîtier électrique
(longueur maximale totale 200 m).
(Côté bornier)
(Côté
télécommande)
■ Câble accessoire en option :
Des câbles (fi l torsadé de 2 x 0,75 mm2) de longueurs
différentes sont disponibles en option. Ils sont équipés de
connecteurs.
Câble de la télécommande (en option)
Réf. câble Modèle de câble Longueur (m)
7E790211 PRC-10E1 10
7E790212
PRC-15E1 15
7E790213 PRC-20E1 20
7E790214 PRC-30E1 30
4. PROCÉDURE DE CONTRÔLE
Le PC-ARH (PC-P5H1E) ne dispose pas de mode Test Run (test de fonctionnement).
Le test doit être exécuté par les groupes extérieurs.
1. Mettez toutes les unités intérieures sous tension (ON).
2. Les modèles disposant de l’adressage automatique nécessiteront entre trois et cinq minutes pour réaliser l’opération.
3 Confi gurez le mode Test Run depuis les groupes extérieurs.
4 Annulez le mode Test Run
Le mode Test Run peut être annulé dans les cas suivants :
- Le test de fonctionnement prendra automatiquement fi n après deux heures d’exécution.
- Le test de fonctionnement est annulé depuis les groupes extérieurs.
- Le test de fonctionnement est interrompu en appuyant sur la touche marche/arrêt (Run/Stop) du PC-ARH (PC-P5H1E).
Le nombre total d’unités intérieures connectées sera indiqué sur l’écran
de température.
REMARQUE
Information affi chée
lorsqu’une unité intérieure est
connectée
Exemple pour une unité connectée.
Si le nombre d’unités connectées affi ché est incorrect, cela révèle un défaut de transmission dû à un câble ou un adressage incorrect, ou à la
présence de bruit. Dans ce cas, mettez l’unité hors-tension (OFF) et contrôler les points suivants :
(N’activez PAS l’interrupteur ON/OFF pendant 10 secondes).
(1) Unités intérieures hors-tension, ou câblage défectueux
(2) Câble de connexion entre les unités intérieures ou avec les télécommandes défectueux
(3) Réglage incorrect des commutateurs rotatifs (réglage superposé)
ATTENTION
Le PC-ARH (PC-P5H1E) garde en mémoire le mode Test Run. Les unités démarreront en mode Test Run si vous ne modifi ez pas le mode
de fonctionnement depuis la commande centralisée qui sera utilisée avec l’unité après le test de fonctionnement, ou depuis la télécommande.
Modifi ez le mode de fonctionnement depuis l’un de ces trois dispositifs ou consultez le chapitre « 4. SÉLECTION DES FONCTIONS » (H3
Restrictions à la modifi cation du mode de fonctionnement - 02 : Sans restriction) suite au test de fonctionnement.
Procédure de contrôle
Bornes non soudées
(type x 1.25-3X)
