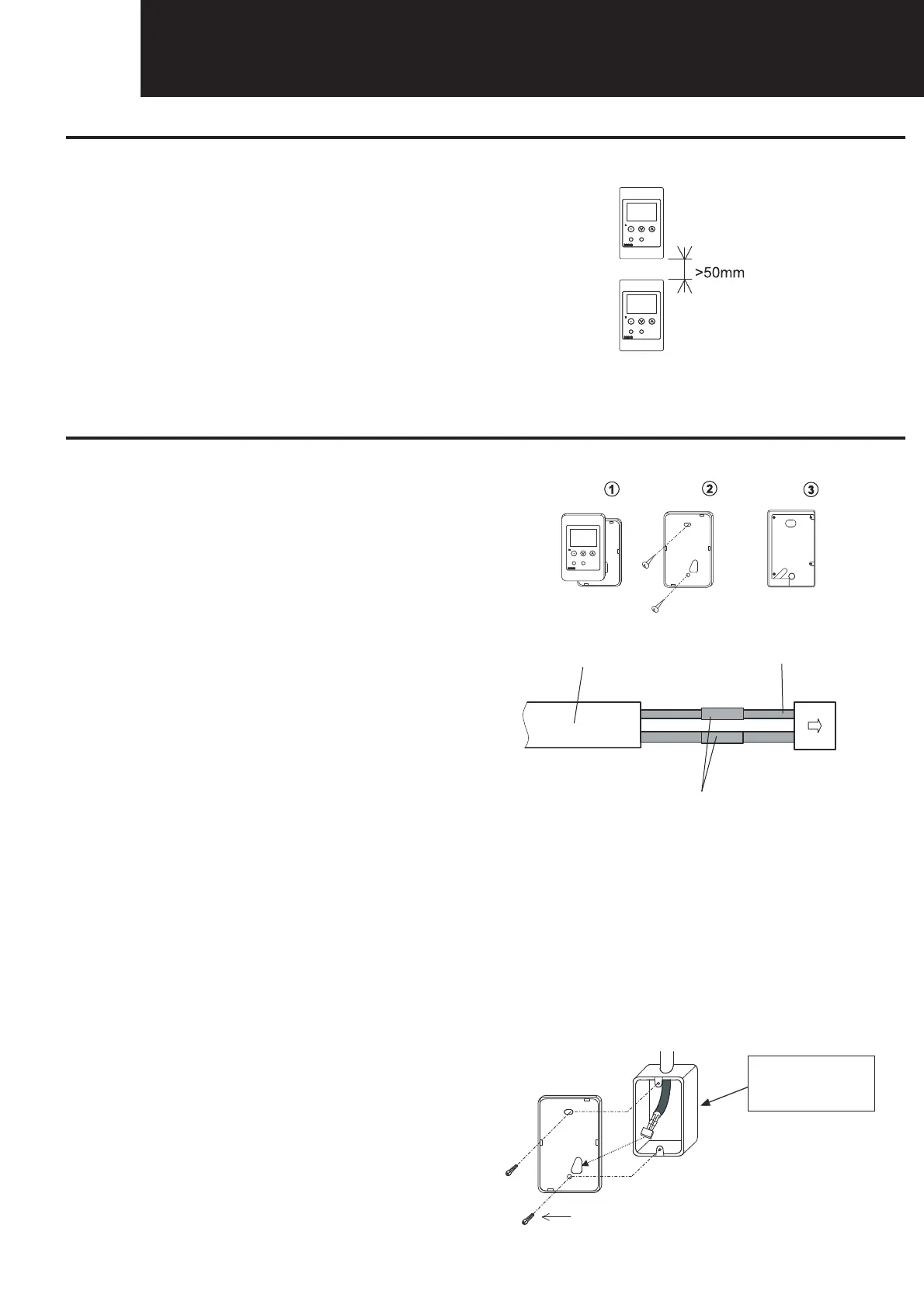

2.3. ESPAÇO DE INSTALAÇÃO
No caso de serem instalados vários controladores segundo uma linha
vertical, assegure uma distância vertical superior a 50 mm entre os
controladores.
Se a distância for insufi ciente, não será possível retirar o controlador.
2.4. PROCEDIMENTOS DE INSTALAÇÃO
1. Remova o controlador do suporte de montagem.
2. Ligar o cabo:
Ligue o cabo acessório, soldando-o ao cabo de campo.
Isole a peça de ligação com fi ta isolante.
3. Cumprindo os requisitos de instalação, fi xe o controlo remoto
mediante uma das três opções seguintes, apresentadas abaixo:
- Caso de exposição do cabo do controlo remoto.
- Caso de utilização de uma caixa de interruptores.
- Caso de utilização de uma mesa de apoio.
Instalação no caso de exposição do cabo do controlo remoto.
Fixe o cabo acessório do suporte de montagem na parede com 2
parafusos -M4 (acessório).
Instalação no caso de utilização de uma caixa de interruptores:
Prepare uma caixa JIS, não fornecida (JIS C 8336-1988).
Fixe o suporte de montagem acessório na parede com 2 parafusos
(não fornecidos).
Trabalho de instalação
Peça de ligação
Cabo não fornecido Cabo acessório
Caixa JIS
(JIS C 8336-1988)
Parafusos
