Trabalho de instalação

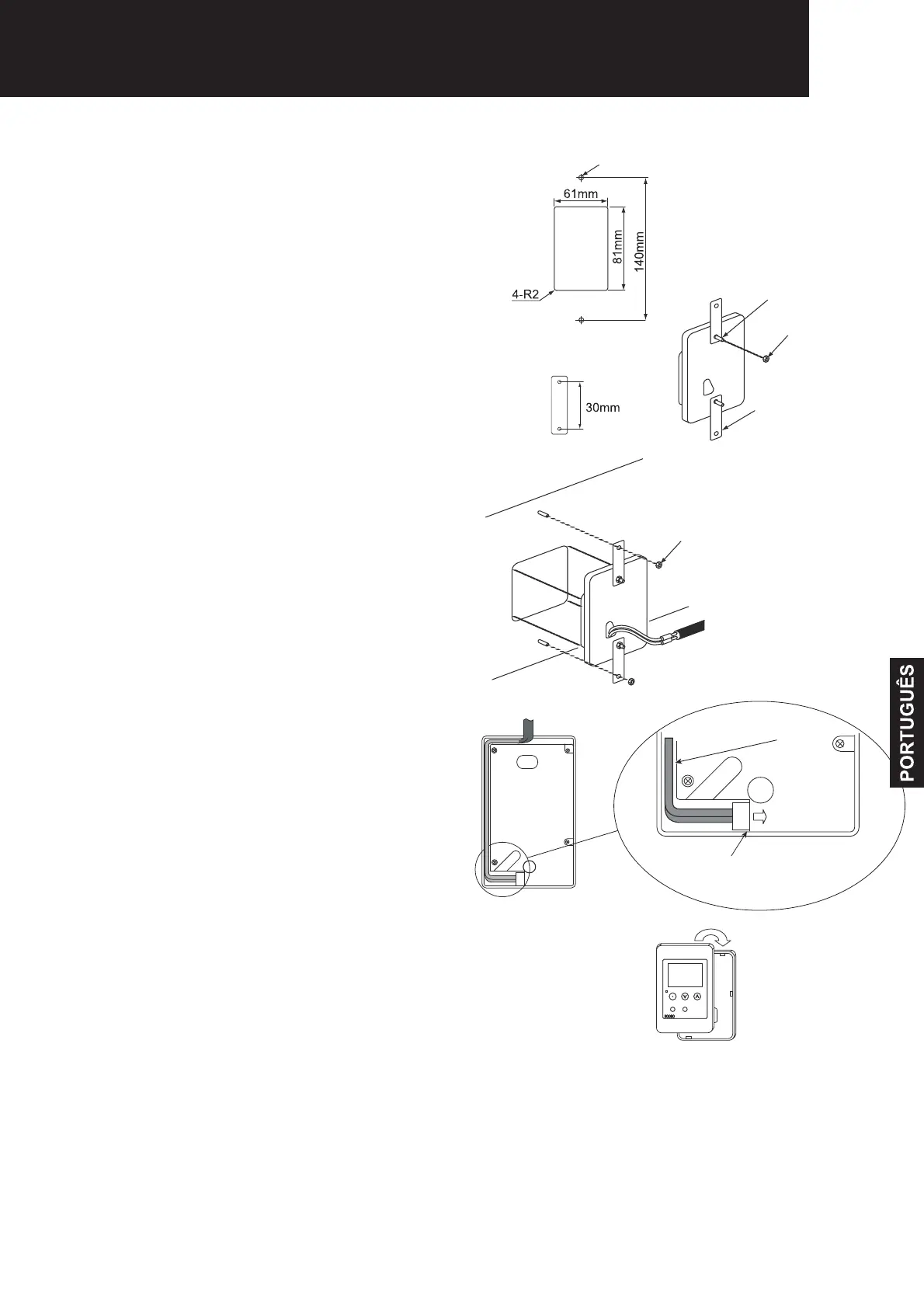

Instalação no caso de mesa de apoio:
A. Faça um furo de instalação para expor o controlo remoto,
como se mostra na fi gura
B. Prepare as cavilhas.
(Cavilhas com mais do que 140 mm)
NOTA
Determine a disposição das cavilhas, dependendo dos
espaçadores (não fornecidos).
C. Coloque as cavilhas no suporte de montagem e fi xe os
espaçadores com as porcas.
- Cavilha (não fornecida)
- Porca (não fornecida)
- Espaçador (não fornecido)
NOTA
Os furos do espaçador têm que ter uma distância entre si
superior a 30 mm.
D. Remova a tampa decorativa frontal e fi xe o controlo remoto
no furo de instalação.
4. Fixe o controlador ao suporte de montagem e ligue o cabo como
se mostra na fi gura.
5. Fixe o controlo remoto ao suporte de montagem.
Primeiro, fi xe o lado superior e, em seguida, o lado inferior.
Espaçador
Porca (não fornecida)
Cavilha (não fornecida)
Cavilha
Espaçador (não fornecido)
ou mais
Porca (não fornecida)
Insira o conector
Passe o cabo pela
ranhura
