Lavori di installazione
Installazione con uso di comodino:

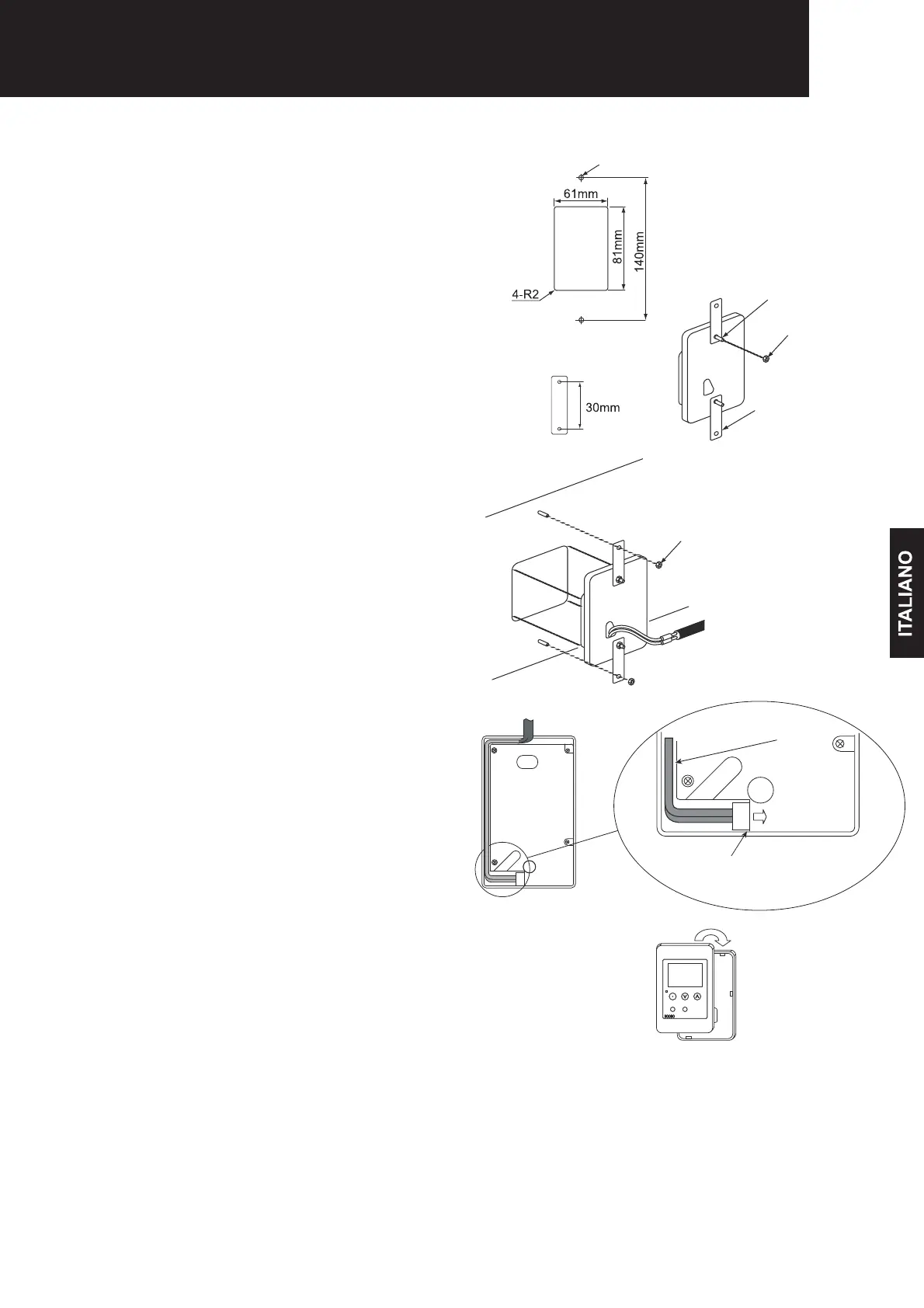

A. Realizzare un foro di installazione per esporre il dispositivo di
controllo remoto, come mostrato nella fi gura.
B. Preparare i bulloni.
(bulloni, più di 140 mm)
NOTA
Determinare l’aspetto del bullone in base ai distanziatori
(forniti sul campo).
C Posizionare i bulloni sulla staffa di supporto e fi ssare i
distanziatori con i dadi.
- Bullone (non in dotazione)
- Dado (non in dotazione)
- Distanziatore (non in dotazione)
NOTA
Lasciare una distanza di più di 30 mm tra i fori dei
distanziali.
D. Rimuovere il coperchio frontale decorativo e fi ssare il
dispositivo di controllo remoto nel foro di installazione.
4. Fissare il controller alla staffa di sostegno e collegare il cavo come
mostrato nella fi gura.
5. Fissare il controller remoto alla staffa di sostegno.
Collegare prima il lato superiore, quindi quello inferiore.
Distanziatore
Dado (non in dotazione)
Perno (non in dotazione)
Perno
Distanziatore (non in
dotazione)
o più
Dado (non in dotazione)
Inserire il connettore
Far passare il cavo attraverso la
scanalatura
