43
■ Il cavo di comunicazione è fornito su campo.

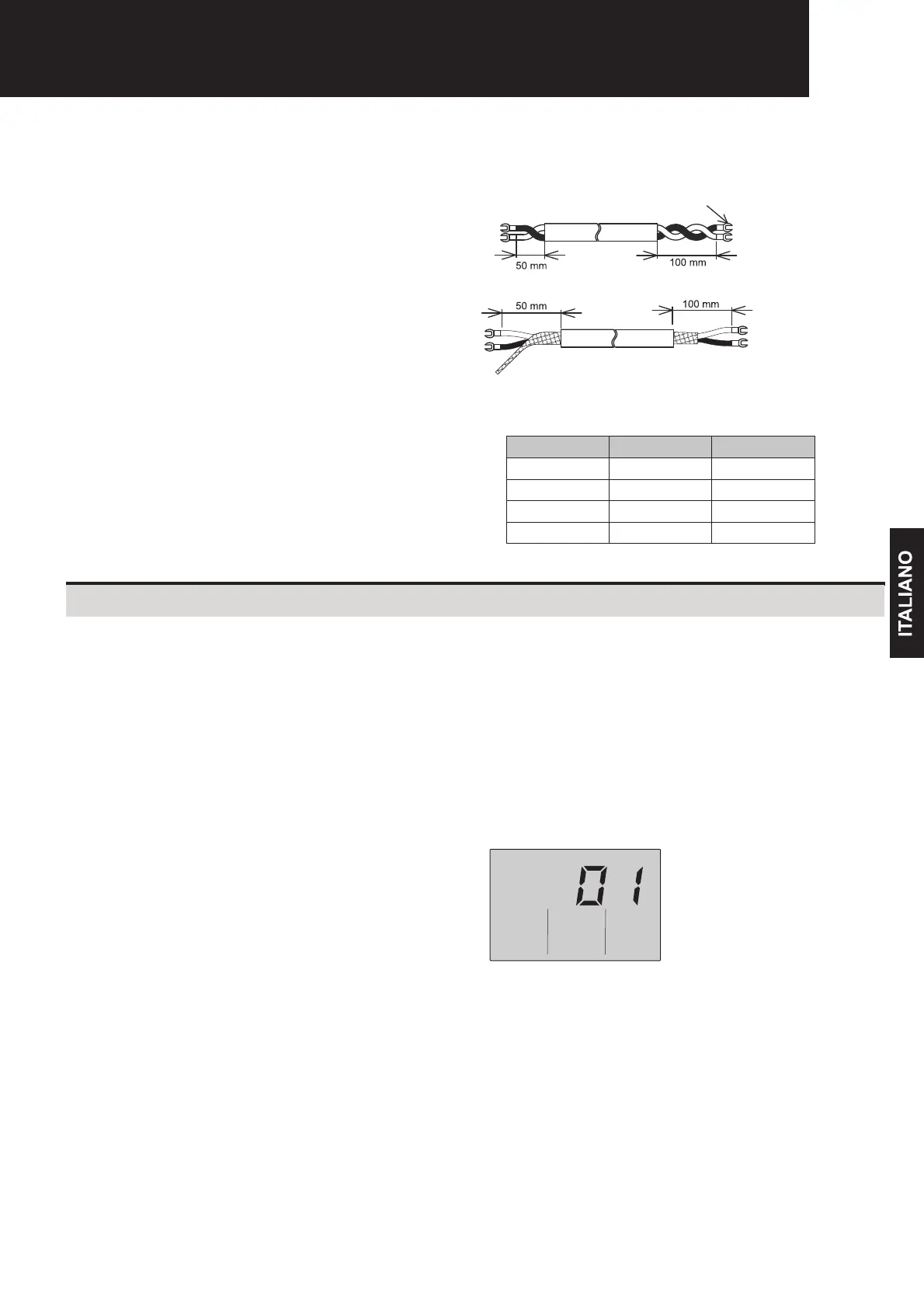

OPZIONE 1:
Cavo doppio intrecciato 2 x 0,75 mm
2
(lunghezza massima totale 200 m).
(lato morsettiera)
(lato dispositivo di
controllo remoto)
OPZIONE 2:
Cavo schermato standard 2 x 0,75 mm
2
che collega la parte schermata a terra sul
lato quadro elettrico
(lunghezza massima totale 200 m).
(lato
morsettiera)
(lato dispositivo
di controllo
remoto)
■ Cavo accessorio opzionale:
I cavi (2x0,75 mm2 doppi) di lunghezza diversa sono preparati
come opzione e sono dotati di connettori.
Cavo del controllo remoto (opzione)
N. cavo Modello di cavo Lunghezza (m)
7E790211 PRC-10E1 10
7E790212
PRC-15E1 15
7E790213 PRC-20E1 20
7E790214 PRC-30E1 30
4. PROCEDURA DI CONTROLLO
Il dispositivo PC-ARH (PC-P5H1E) non è dotato della modalità Prova di funzionamento.
La prova di funzionamento deve pertanto essere eseguita dalle unità esterne.
1. Accendere tutte le unità interne.
2. I modelli con la funzione di indirizzo automatico tarderanno da tre a cinque minuti per completare l’impostazione.
3 Impostare la modalità Prova di funzionamento dalle unità esterne.
4 Annullamento della modalità Prova di funzionamento
La modalità Prova di funzionamento può essere annullata quando:
- La Prova di funzionamento viene terminata automaticamente dopo due ore di funzionamento.
- La Prova di funzionamento viene annullata dalle unità esterne.
- La Prova di funzionamento viene arrestata premendo l’interruttore RUN/STOP del dispositivo PC-ARH (PC-P5H1E).
Il numero totale di unità interne collegate viene indicato sul display della
temperatura.
NOTA
Indicazione visualizzata sul
display quando un’unità
interna è collegata.
Esempio con un’unità collegata.
Nel caso in cui il numero indicato delle unità collegate fosse errato, si puà verifi care un’anomalia di trasmissione o rumore a causa di un
collegamento/indirizzo errato. In tal caso, interrompere l’alimentazione e controllare quanto indicato di seguito.
(NON ripetere l’operazione di avvio/arresto dall’interruttore principale per almento 10 secondi).
(1) Alimentazione unità interne non attivata o cablaggio errato.
(2) Collegamento dei cavi errato tra le unità interne o dal dispositivo di controllo remoto.
(3) Impostazione errata del commutatore rotante (impostazione sovrapposta).
ATTENZIONE
Il dispositivo PC-ARH (PC-P5H1E) memorizza la modalità Prova di funzionamento. Le unità si avviano in modalità Prova di funzionamento
se la modalità operativa non viene modifi cata dal dispositivo di controllo centrale utilizzato con l’unità dopo la Prova di funzionamento, o dal
dispositivo di controllo remoto. Modifi care la modalità operativa utilizzando questi dispositivi o fare riferimento alla sezione “4. SELEZIONE
FUNZIONE” (H3 limitazione modifi ca modalità operativa - 02: Nessuna limitazione) dopo la Prova di funzionamento.
Procedura di controllo
Terminale non saldato
(x tipo 1,25-3X)
